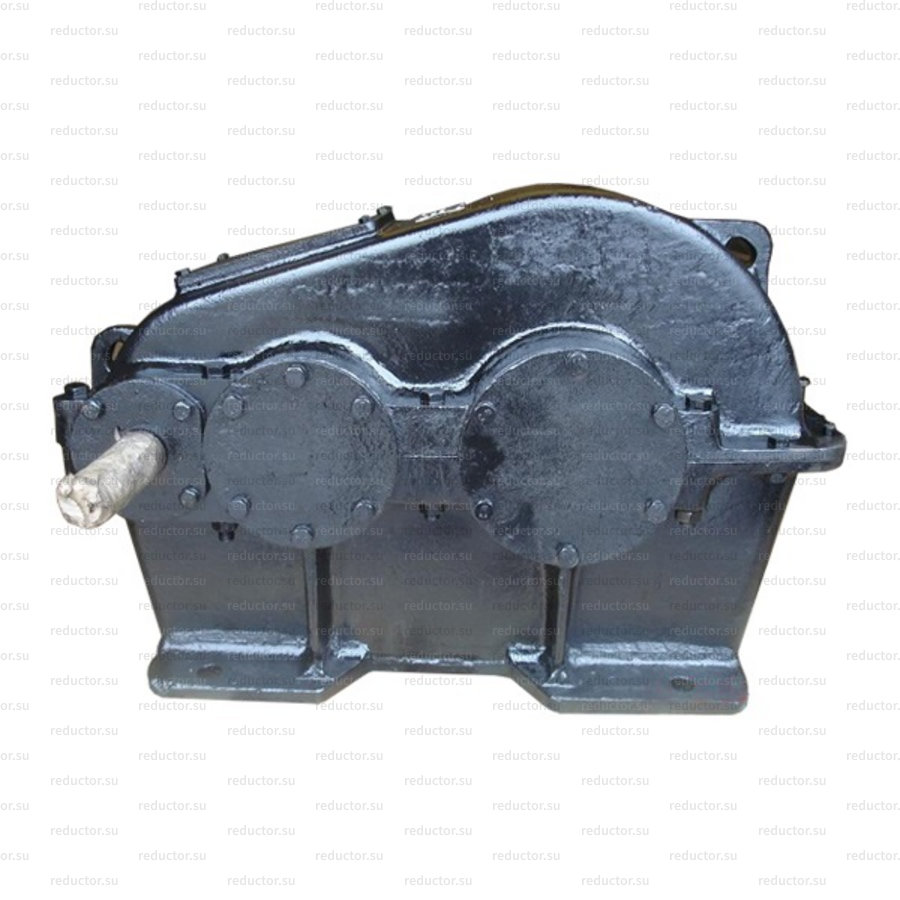

Редуктор ЦДН-50
Есть в наличии
55 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
55000
Серия
ЦДН
Типоразмер (межосевое расстояние), мм
50
Количество ступеней (передач)
2
Частота вращения входного вала
1500
Номинальный крутящий момент на выходном валу
6475
Допускаемая радиальная консольная нагрузка на выходном валу
16000
Допускаемая радиальная консольная нагрузка на входном валу
4000
Масса
375
Передаточное отношение (число)
8.04
Передаточное отношение (число)
8.84
Передаточное отношение (число)
9.75
Передаточное отношение (число)
11.4
Передаточное отношение (число)
12.7
Передаточное отношение (число)
14.5
Передаточное отношение (число)
16.3
Передаточное отношение (число)
18.5
Передаточное отношение (число)
19.8
Передаточное отношение (число)
22.8
Передаточное отношение (число)
24.4
Передаточное отношение (число)
28.4
Передаточное отношение (число)
30.7
Передаточное отношение (число)
36
Передаточное отношение (число)
39.2
Передаточное отношение (число)
46.2
Передаточное отношение (число)
49.2
Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
31
Вариант сборки
32
Вариант сборки
33
Исполнение конца выходного вала
Ц
Климатическое исполнение
У
Климатическое исполнение
Т
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Габаритные и присоединительные размеры
Описание
Типоразмер редуктораA1A2A3BB1B2B3hHH1LL1L2L3MM1d
мм
ЦДН-50-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}5002003001355703203962503701302560031595578031338013323526
Типоразмер редуктораdltb
мм
ЦДН-50-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}Быстроходный вал4511048.514
Тихоходный вал9517010025

Конструктивные особенности и преимущества

Редуктор ЦДН-50-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} представляет собой прочный металлический корпус с крышкой, куда заключен сам редукционный механизм. Внутри находятся цилиндрическая двухступенчатая передача, состоящая из зубчатой шестерни, насаженной на вращающиеся валы.

В редукторе типоразмера ЦДН-50-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} заложен круговинтовой принцип зацепления зубчатых колес с точечным контактом зубьев, или по-другому — зацепление Новикова. Этот принцип хорош тем, что позволяет редуктору принимать действительно большие нагрузки. Кроме того, закругленные зубья лучше прирабатываются допускают небольшие перекосы в компоновке передачи.

Редуктор ЦДН с межосевым расстоянием 50 см весит 375 кг. Устройство представлено в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}.

Условия работы

  • Редуктор рассчитан на повторно-кратковременную работу;
  • Поддерживает 4 режима работы: однонаправленную, реверсивную, постоянную и переменную;
  • Валы вращаются в любом направлении;
  • Частота вращения входного вала — не более 1500 об/мин;
  • Допускается к работе в {{klimaticheskoe-ispolnenie__text1}} климате по ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Необходимо соблюдать условия хранения редуктора, до его установки. Рекомендуется держать редуктор в закрытом помещении, чтобы исключить попадание влаги и механические повреждения;
  2. Монтаж редуктора производится на подготовленную жесткую опору исключительно в вертикальном положении относительно его основания;
  3. Прежде чем запустить работу редуктора, необходимо провернуть его в холостую;
  4. Перед запуском редуктора необходимо залить смазочное масло.

Техническое обслуживание

  1. Масло в редукторе не должно нагреваться выше 80°C. Если вы обнаружили такую проблему, необходимо срочно остановить работу редуктора и устранить причину нагрева. Подшипники и места опирания тоже не должны слишком нагреваться.
  2. При долговременной эксплуатации редуктора уровень масла проверяется перед каждым запуском. При периодической или кратковременной работе уровень жидкости проверяется ежесменно.
  3. Исправный редуктор не должен издавать стуков и скрежета в процессе работы. При обнаружении посторонних шумов необходимо остановить работу редуктора и устранить причину неисправности.
  4. Необходимо соблюдать периодичность в замене смазочной жидкости. Замена масла в цилиндрическом редукторе производится каждые 1000-2000 часов работы.

Условное обозначение редуктора

Редуктор ЦДН-50-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • ЦДН — серия редуктора;
  • 50 — межосевое расстояние выходной ступени, cм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
