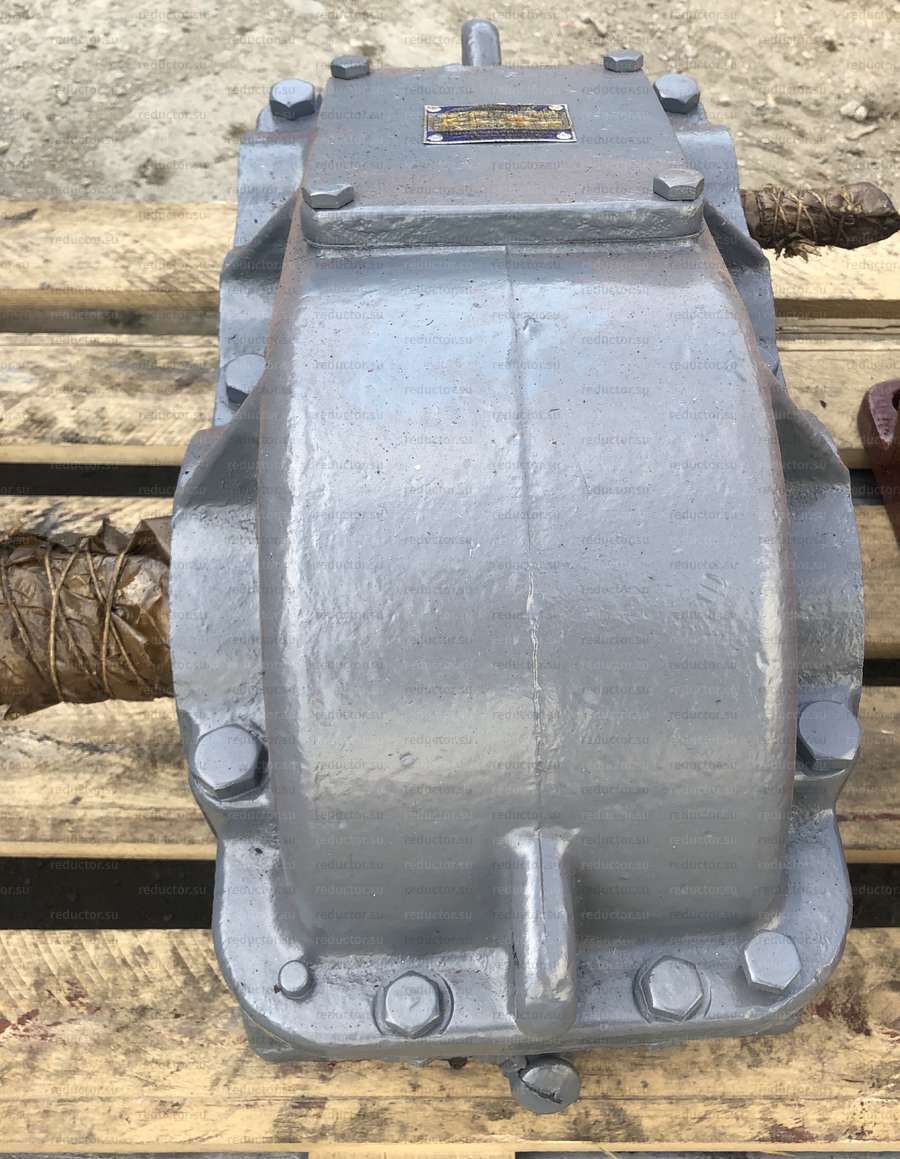

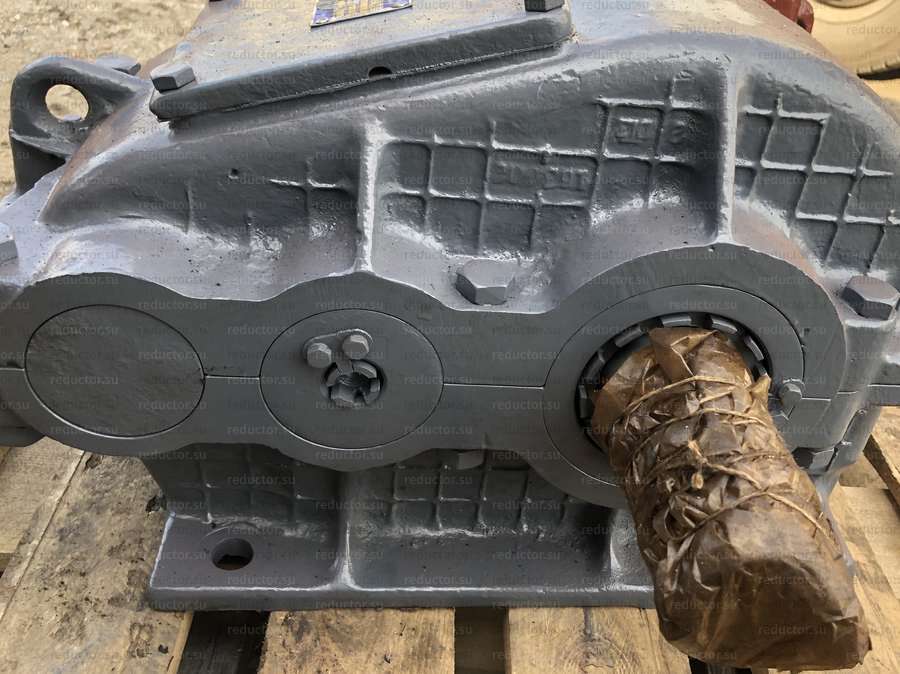

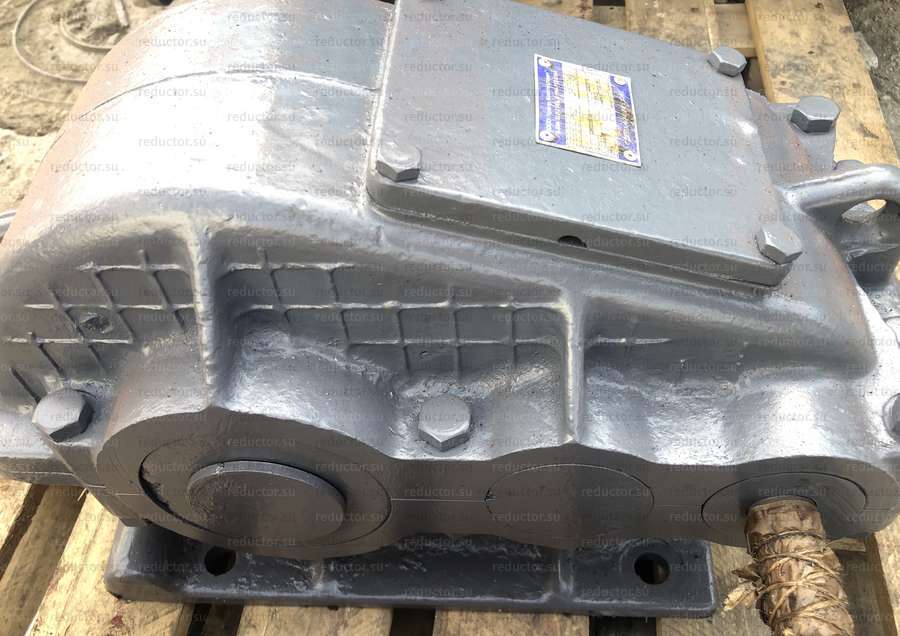

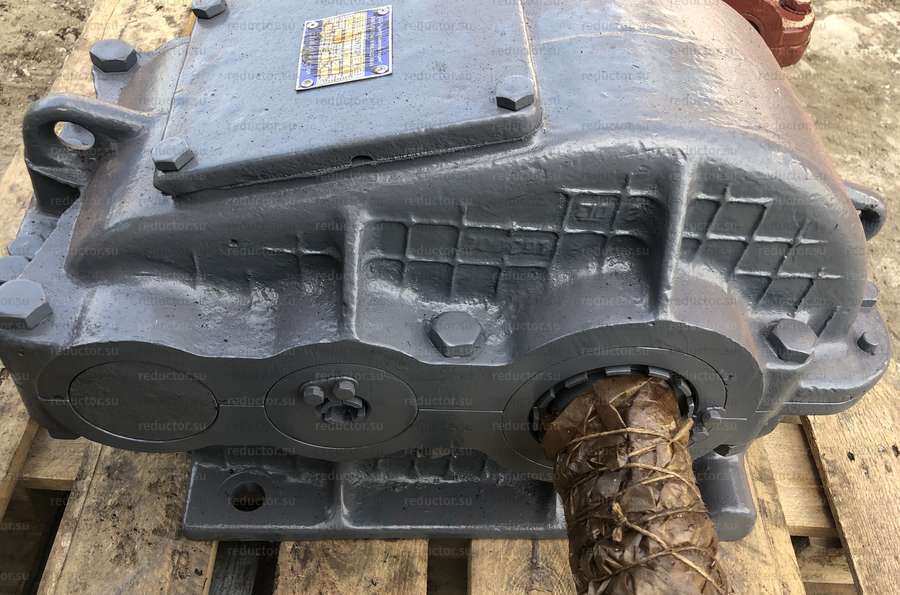

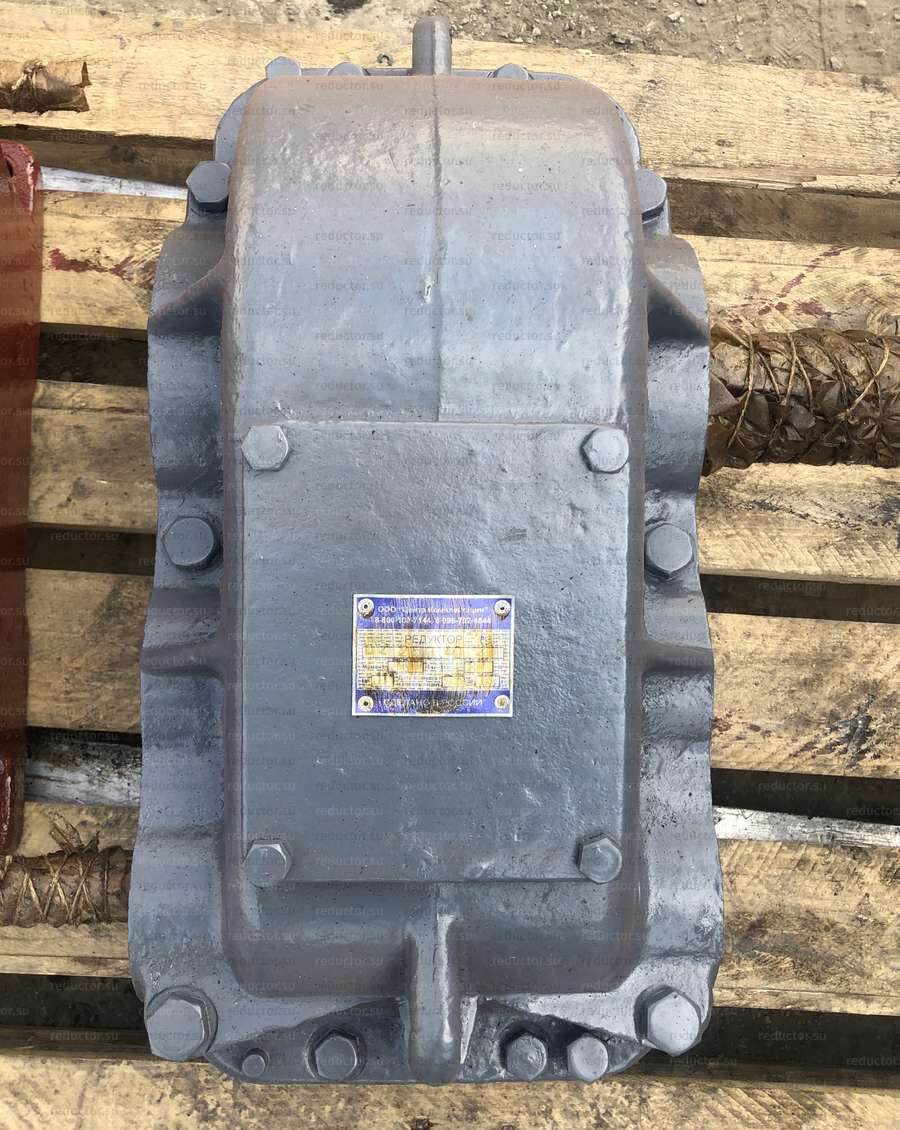

Редуктор Ц2-250
    Есть в наличии
    30 000
    Получите наше коммерческое предложение прямо на телефон
    Выберите параметры редуктора перед покупкой

    Свяжитесь с нами, если у вас возникают какие-либо вопросы
    Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
    Технические характеристики
    Серия
    Ц2
    Цена
    30000
    Тип
    цилиндрический
    Количество ступеней (передач)
    2
    Типоразмер (межосевое расстояние), мм
    250
    Частота вращения входного вала
    1500
    Передаточное отношение (число)
    8
    Передаточное отношение (число)
    10
    Передаточное отношение (число)
    12.5
    Передаточное отношение (число)
    16
    Передаточное отношение (число)
    20
    Передаточное отношение (число)
    25
    Передаточное отношение (число)
    31.5
    Передаточное отношение (число)
    40
    Передаточное отношение (число)
    50
    Вариант сборки
    11
    Вариант сборки
    12
    Вариант сборки
    13
    Вариант сборки
    14
    Вариант сборки
    15
    Вариант сборки
    21
    Вариант сборки
    22
    Вариант сборки
    23
    Вариант сборки
    24
    Вариант сборки
    25
    Вариант сборки
    31
    Вариант сборки
    32
    Вариант сборки
    33
    Вариант сборки
    34
    Вариант сборки
    35
    Исполнение конца выходного вала
    К
    Исполнение конца выходного вала
    Ц
    Исполнение конца выходного вала
    М
    Климатическое исполнение
    У
    Климатическое исполнение
    Т
    Категория размещения
    1
    Категория размещения
    2
    Категория размещения
    3
    Категория размещения
    4

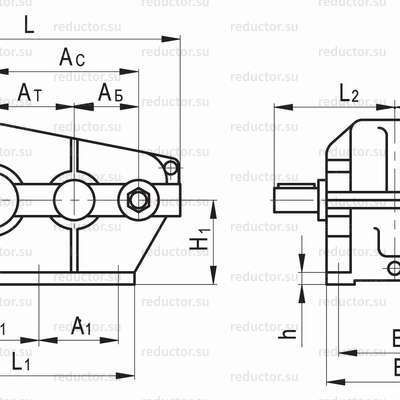

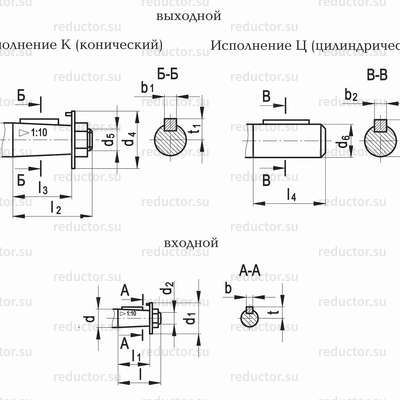

    Габаритные и присоединительные размеры
    Описание
    Типоразмер редуктораd3d4d5l2l3b1t1d6l4b2t2
    мм
    Ц2-2506580М42×31401051633.965r61051871
    Типоразмер редуктораdd1d2ll1bt
    мм
    Ц2-2503042М20×1.58058515.6
    Типоразмер редуктораAСAБATA1BB1B2HH1H2hLL1L2L3L4dnМасса
    ммшткг
    Ц2-2502501001502852602103101601851540028022018322487

    Конструктивные особенности и преимущества

    Редуктор Ц2-250 представляет собой конструкцию в виде чугунного корпуса с крышкой, надежно соединенные болтовым креплением. Внутри конструкции расположена двухступенчатая цилиндрическая передача в виде входного и выходного валов с насаженными на них зубчатыми колесами. Шестерни имеют разное количество зубьев для совпадения стыковки разных по диаметру колес. Именно разница в диаметре позволяет преобразовывать высокую скорость вращения входного вала в более низкую на выходном валу, увеличивая при этом крутящий момент. Редуктор серии Ц2 с межосевым расстоянием 250 мм потребляет масло для смазки в объеме 5 литров. Устройство представлено в 11/12/13/21/22/23/31/32/33 варианте сборки с параллельно расположенными осями, и симметричным полым выходным валом. Концы входного и выходного валов представлены в цилиндрическом исполнении. Редуктор данного типоразмера может использоваться в условиях умеренного климата/тропического климата с категорией размещения 1/2/3/4 согласно ГОСТу 15150-69.

    Условия работы

    • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
    • Особенность работы: повторно-кратковременная с периодическими остановками, долговременная;
    • Частотность вращения валов: не более 1000 об/мин;
    • Возможность вращения валов: в любую сторону;
    • Климатическая особенность: умеренный/тропический неагрессивный климат с незначительной запыленностью и влажностью;
    • Категория размещения: 1/2/3/4 согласно ГОСТУ 15150-69.

    Подготовка к работе и запуск

    1. Перед монтажом редуктора с его поверхностей удаляется консервационная смазка, при помощи растворителя обезжириваются места соединений, редуктор очищается от грязи и пыли;
    2. Редуктор и контактируемые с ним механизмы устанавливаются на твердое основание в вертикальном положении относительно основания;
    3. На этапе монтажа важно предусмотреть пространство для свободного доступа к смотровой крышке;
    4. Устанавливаем соединения выходных валов с приводом рабочего оборудования. Предварительно все части соединения нагреваются до 100-150 °C;
    5. Перед запуском необходимо наполнить корпус редуктора смазочным маслом до уровня контрольной трубки;
    6. Проверяем правильность монтажа запуском редуктора вхолостую без нагрузки.

    Техническое обслуживание

    Для корректной работы редуктора необходимо производить регулярный осмотр в рамках ТО1, ТО2, ЕО:

    1. контроль уровня нагрузки;
    2. проверка плотности болтовых соединений – гаек и болтов;
    3. проверка уровня масла в корпусе редуктора;
    4. слив и долив масла, проверка отсутствие течи масла;
    5. контроль уровня шума;
    6. осмотр мест соединений редуктора с двигателем.

    Слив и залив масла производится через смотровой люк, расположенный на крышке редуктора. Работа со смазывающей жидкостью должна производиться только после остановки редуктора. Корпус не должен нагреваться более чем на 70 °C. В процессе работы редуктор не должен издавать посторонних шумов. При обнаружении такой проблемы необходимо остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

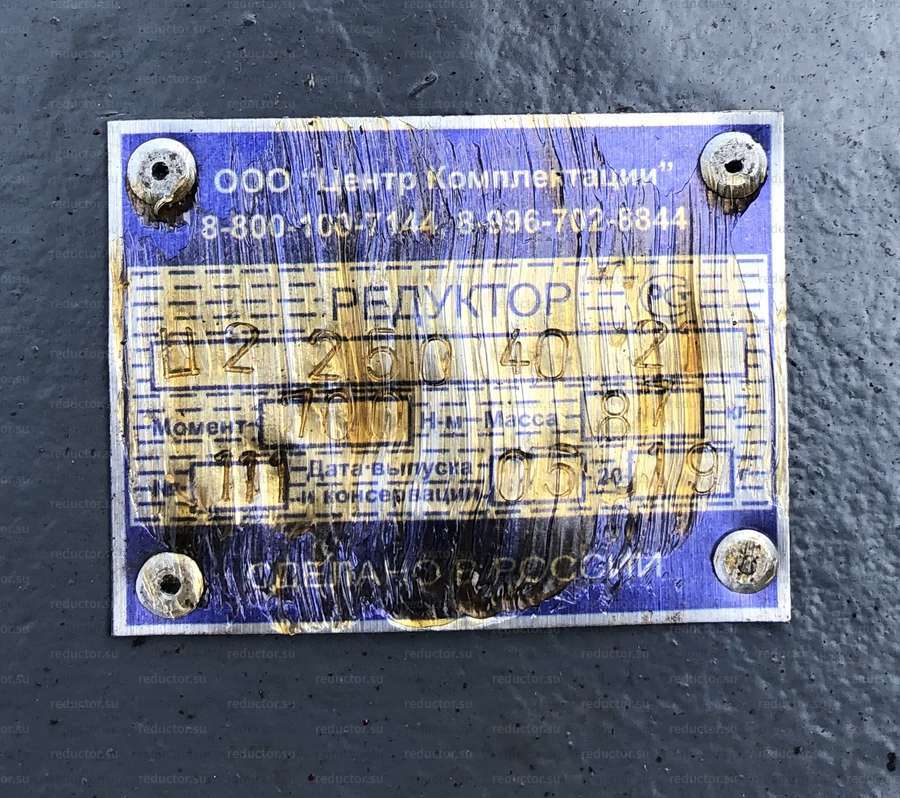

    Условное обозначение редуктора

    Редуктор Ц2-250-8-11-К-У-1, где:

    • Ц2 – серия редуктора;
    • 250 – межосевое расстояние выходной ступени, мм;
    • 8 – передаточное отношение;
    • 11 – вариант сборки;
    • К – исполнение конца выходного вала;
    • У – климатическое исполнение;
    • 1 – категория размещения по ГОСТ 15150-69.
