Редуктор ЦДНД-200

В наличии

85 000 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

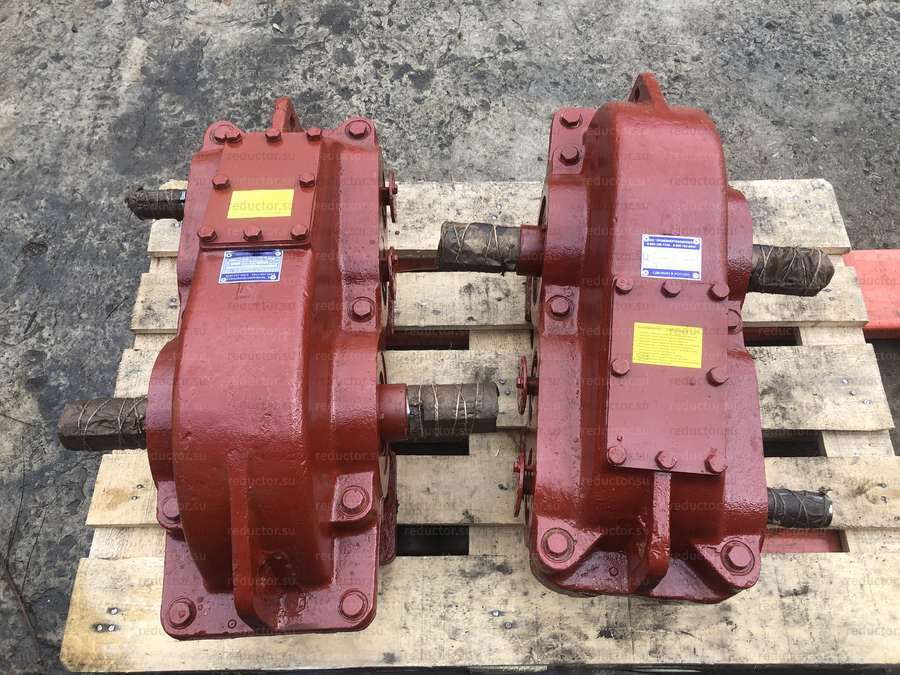

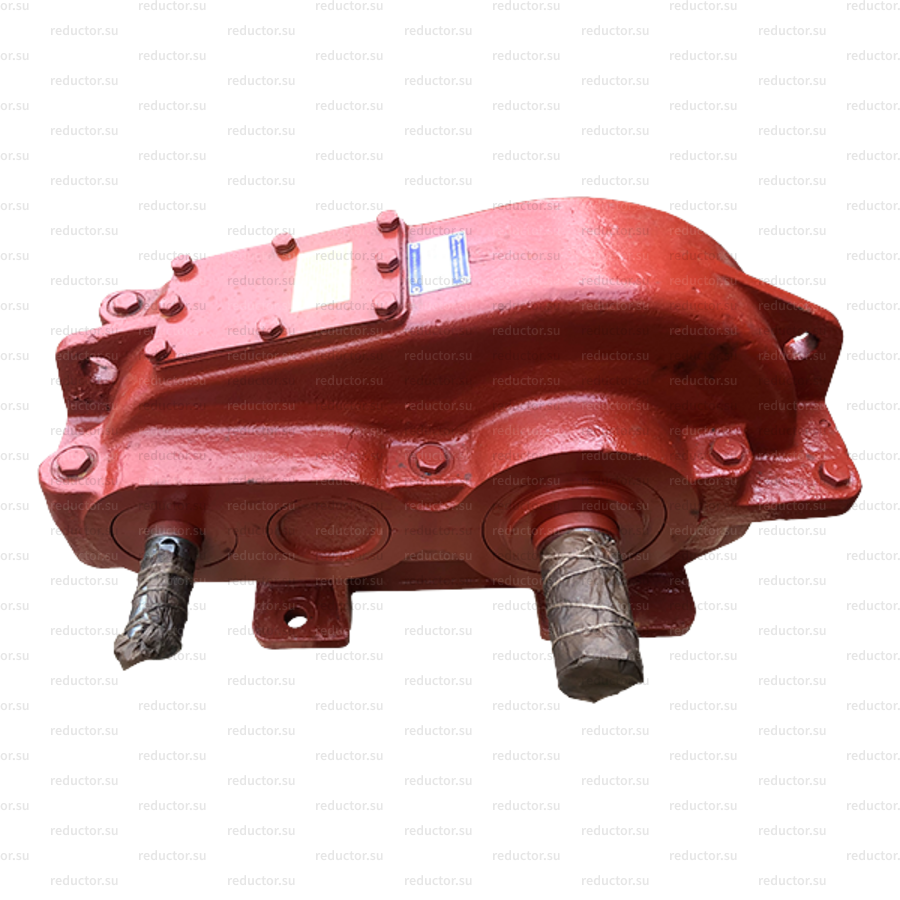

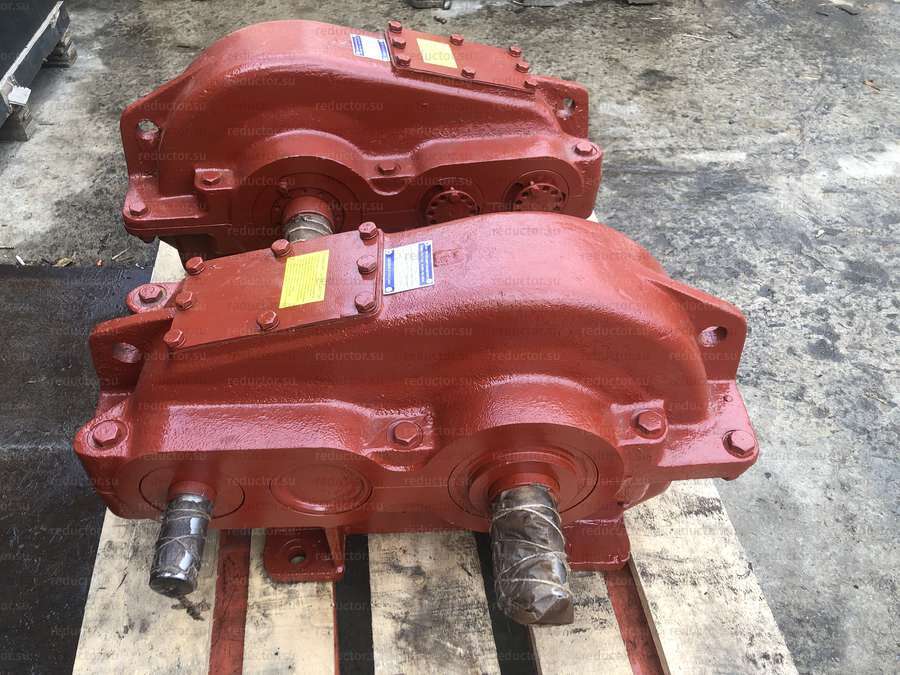

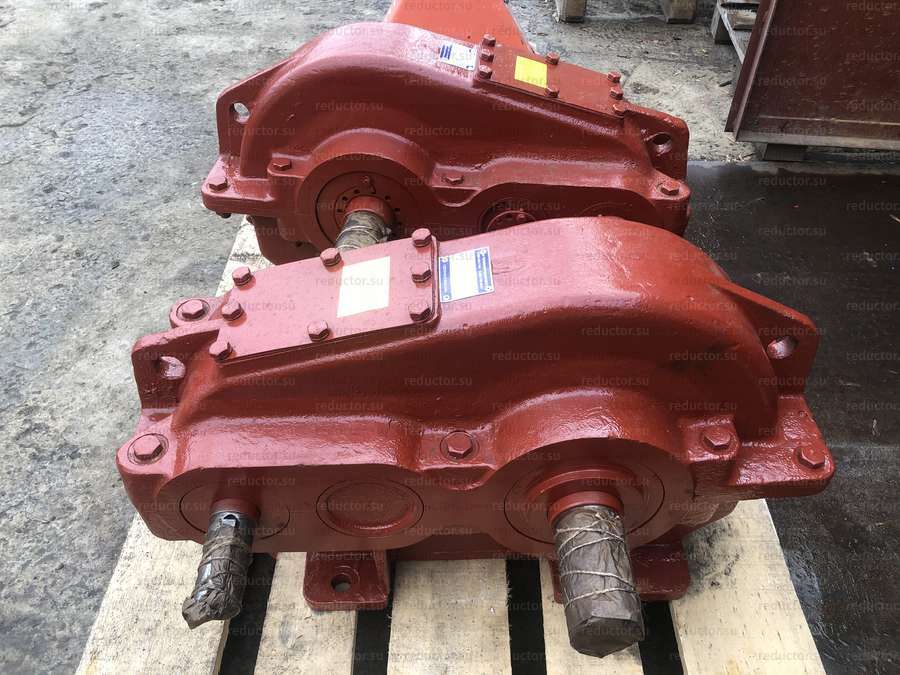

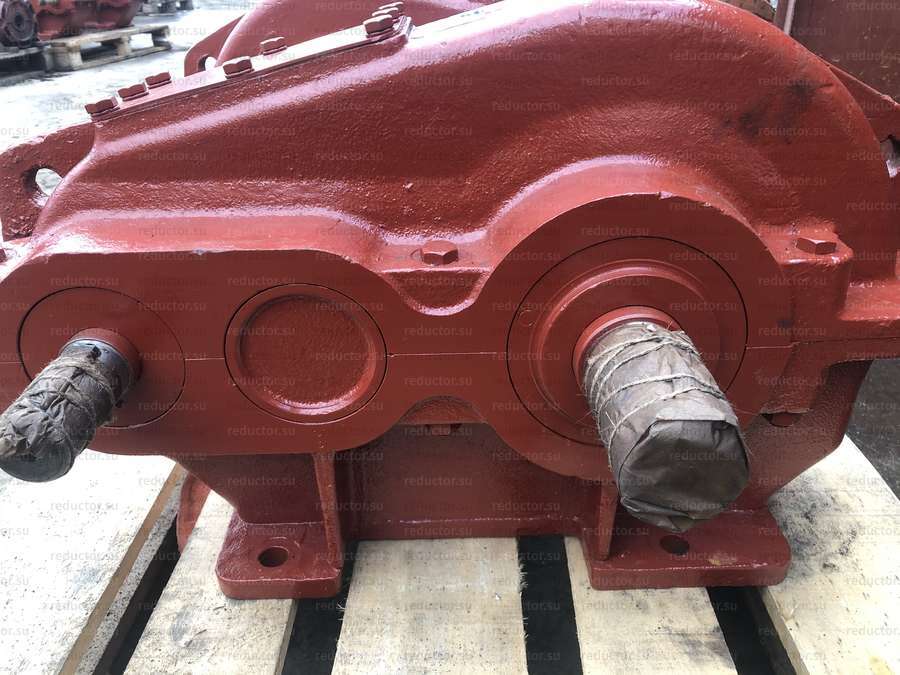

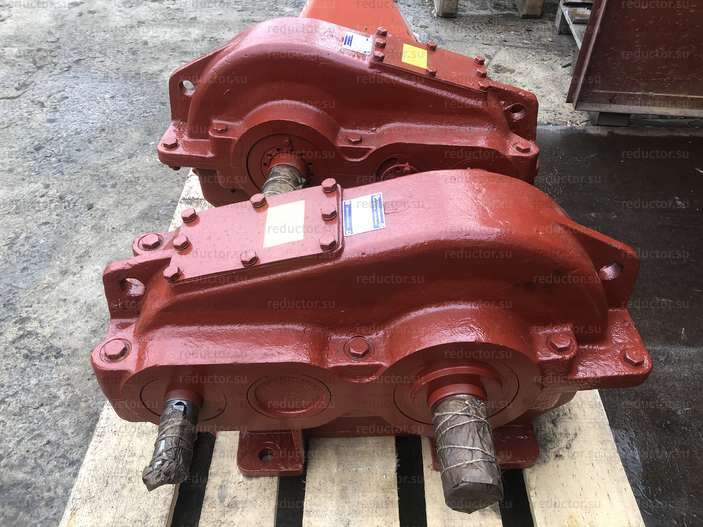

Цилиндрический редуктор ЦДНД-200 с двухступенчатой передачей в горизонтальном исполнении. Особенность редуктора заключается в способе зацепления зубьев, в ЦДНД-200 установлено зацепление Новикова, что позволяет зубчатым колесам более надежно сцепляться друг с другом. Устройство успешно используется в приводных системах подъемно-транспортных механизмов, и служит для увеличения крутящего момента и сокращения количества оборотов.

Купить редуктор ЦДНД-200 можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Серия	ЦДНД
Тип	цилиндрический
Типоразмер (межосевое расстояние)	200
Категория размещения	1, 2, 3, 4
Климатическое исполнение	У, Т
Количество ступеней (передач)	2
Номинальный крутящий момент на выходном валу	2100
Передаточное отношение (число)	12.5, 20, 31.5, 40
Вариант сборки	11, 12, 21, 22
Частота вращения входного вала	1500
Исполнение конца выходного вала	Ц, М
Длина	685
Ширина	472
Высота	412
Масса	152

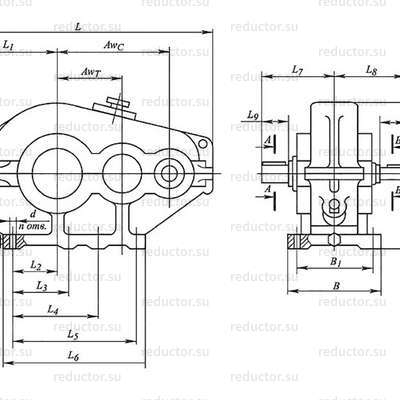

Редуктор ЦДНД-200 — Габаритные и присоединительные размеры

Редуктор ЦДНД-200 — Размеры концов валов

Типоразмер редуктора	Aw_Т	Aw_Б	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	B	B₁	H	H₁	d	d₁	d₂	t	t₁	b	b₁	n
Типоразмер редуктора	мм
ЦДНД-200	200	125	685	245	60	-	-	310	440	252	220	105	82	245	200	412	212	22	60	40	43	64	12	18	4
