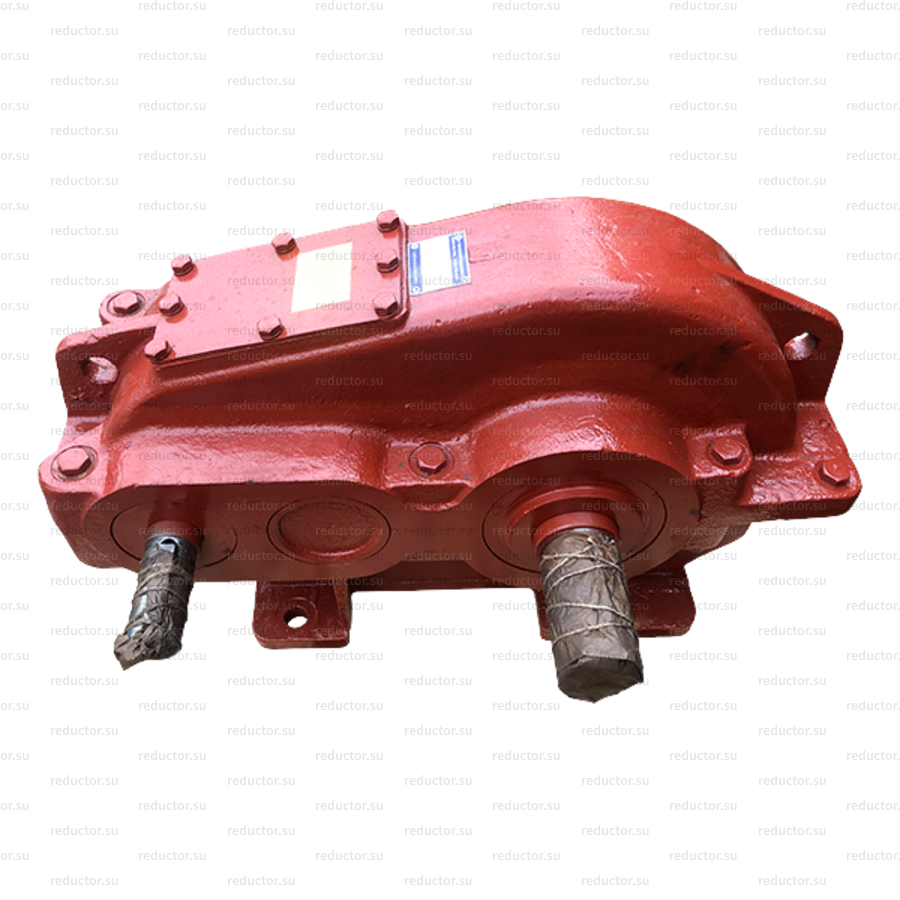

Редуктор ЦДНД-400

В наличии

260 000 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Цилиндрический редуктор ЦДНД-400 с двухступенчатой передачей в горизонтальном исполнении. Особенность редуктора заключается в способе зацепления зубьев, в ЦДНД-400 установлено зацепление Новикова, что позволяет зубчатым колесам более надежно сцепляться друг с другом. Устройство успешно используется в приводных системах подъемно-транспортных механизмов, и служит для увеличения крутящего момента и сокращения количества оборотов.

Купить редуктор ЦДНД-400 можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Цена	260000
Тип	цилиндрический
Типоразмер (межосевое расстояние)	400
Частота вращения входного вала	1500
Исполнение конца выходного вала	Ц, М
Категория размещения	1, 2, 3, 4
Климатическое исполнение	У, Т
Количество ступеней (передач)	2
Номинальный крутящий момент на выходном валу	14000
Передаточное отношение (число)	12.5, 20, 31.5, 40
Вариант сборки	11, 12, 21, 22
Серия	ЦДНД
Длина	1265
Ширина	780
Высота	820

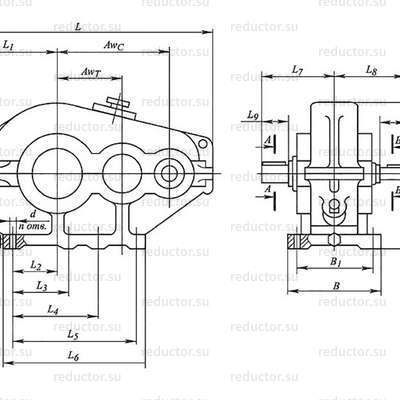

Редуктор ЦДНД-400 — Габаритные и присоединительные размеры

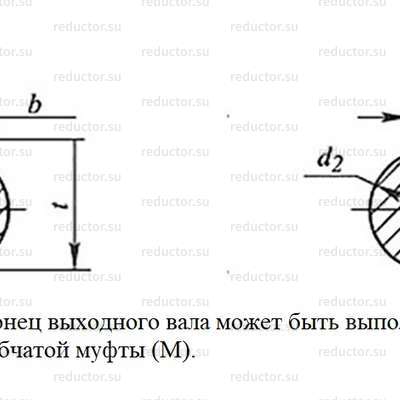

Редуктор ЦДНД-400 — Размеры концов валов

Типоразмер редуктора	Aw_Т	Aw_Б	L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀	B	B₁	H	H₁	d	d₁	d₂	t	t₁	b	b₁	n
Типоразмер редуктора	мм
ЦДНД-400	400	250	1265	445	155	215	430	645	820	450	330	200	105	425	340	820	425	33	140	65	69	148	18	36	8

Вы искали

260 000руб.

Редуктор ЦДНД-400 О товаре

Категория размещения — адаптированность механизма для использования в определенном месторасположении.

Категория 1 — эксплуатация на открытом воздухе.

Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.

Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.

Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.

Категория 5 — эксплуатация в помещениях с повышенной влажностью.

Расшифровка редуктора ЦДНД-400

Редуктор ЦДНД-400-40-12-Ц-У-2, где:

ЦДНД — серия редуктора;

400 — межосевое расстояние выходной ступени, мм;

40 — передаточное отношение;

12 — вариант сборки;

Ц — исполнение конца выходного вала;

У — климатическое исполнение;

2 — категория размещения по ГОСТ 15150-69.
