Редуктор ЦДН-40

В наличии
45 000 руб.
Срок поставки — 3-7 дней
Гарантия 2 года
Укажие полное наименование и параметры товара
При покупке изделия важно указать его полное условное обозначение
Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое
Условные обозначения
  • Описание
  • Характеристики
  • Габариты и присоединительные размеры

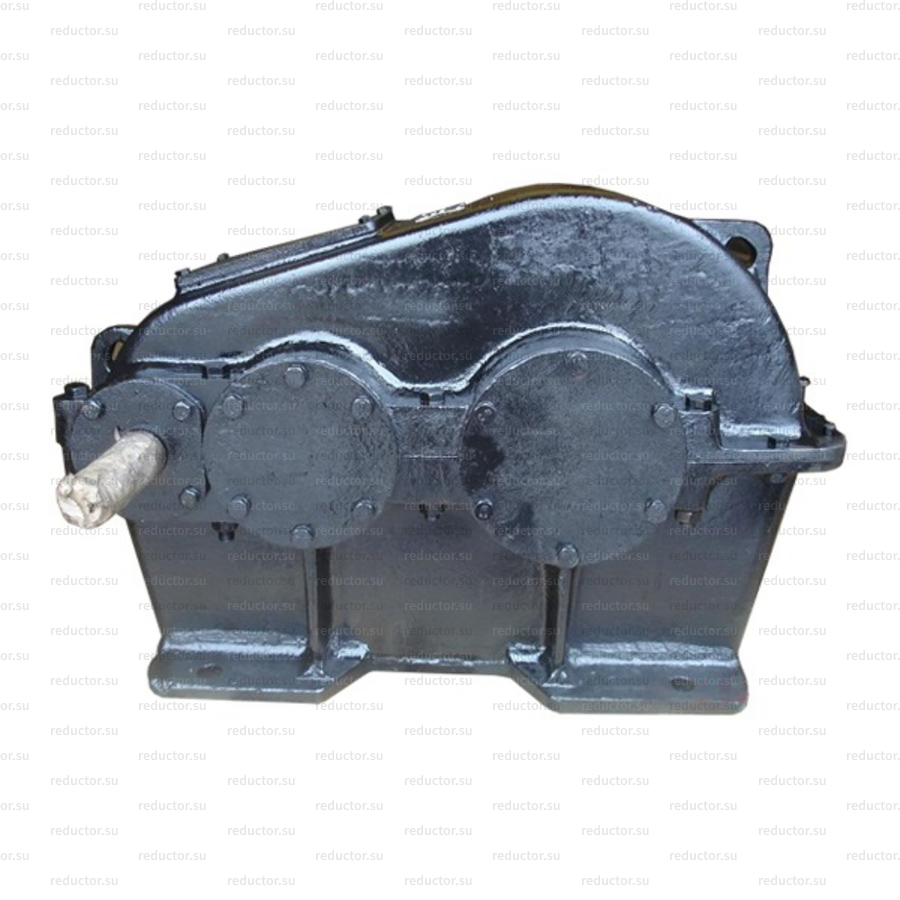

Цилиндрический редуктор ЦДН-40 с двухступенчатой передачей в горизонтальном исполнении. Особенность редуктора заключается в способе зацепления зубьев, в ЦДН-40 установлено зацепление Новикова, что позволяет зубчатым колесам более надежно сцепляться друг с другом. Устройство успешно используется в приводных системах подъемно-транспортных механизмов, и служит для увеличения крутящего момента и сокращения количества оборотов.

Купить редуктор ЦДН-40 можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Вариант сборки11, 12, 13, 21, 22, 23, 31, 32, 33
Высота525
Длина790
Допускаемая радиальная консольная нагрузка на входном валу2800
Допускаемая радиальная консольная нагрузка на выходном валу15000
Исполнение конца выходного валаЦ
Категория размещения1, 2, 3, 4
Климатическое исполнениеУ, Т
Количество ступеней (передач)2
Масса240
Номинальный крутящий момент на выходном валу3450
Передаточное отношение (число)8.04, 8.84, 9.75, 11.4, 12.7, 14.5, 16.3, 18.5, 19.8, 22.8, 24.4, 28.4, 30.7, 36, 39.2, 46.2, 49.2
СерияЦДН
Типцилиндрический
Типоразмер (межосевое расстояние)40
Цена45000
Частота вращения входного вала1500
Редуктор ЦДН-40
Редуктор ЦДН-40
Редуктор ЦДН-40
Редуктор ЦДН-40

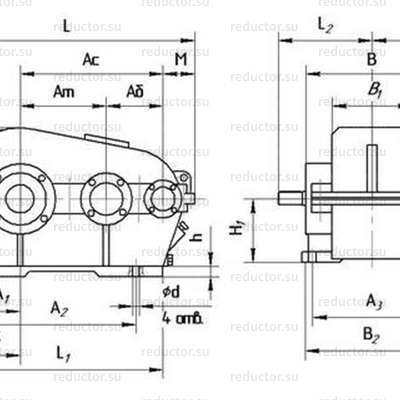

Типоразмер редуктора Ac A1 A2 A3 B B1 B2 B3 h H H1 L L1 L2 L3 M M1 d
ЦДН-40 400 150 250 130 490 280 352 206 340 110 22 503 265 790 625 293 360 112 196 26

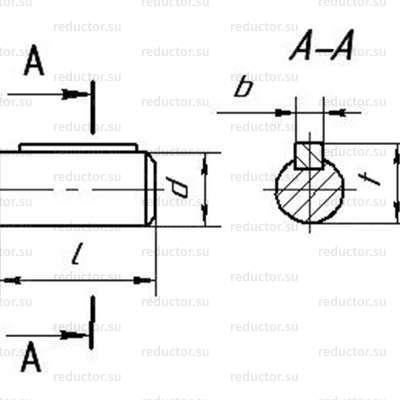

ЦДН-40 Быстроходный вал 40 110 43 12
Тихоходный вал 85 170 90 22
Вы искали

Редуктор ЦДН-40
45 000руб.
Редуктор ЦДН-40 О товаре
Категория размещения — адаптированность механизма для использования в определенном месторасположении.
Категория 1 — эксплуатация на открытом воздухе.
Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.
Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.
Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.
Категория 5 — эксплуатация в помещениях с повышенной влажностью.

Условное обозначение ЦДН-40

Редуктор ЦДН-40-16-11-Ц-У-3, где:

ЦДН — серия редуктора;

40 — межосевое расстояние выходной ступени, (мм);

16 — передаточное отношение;

11 — вариант сборки;

Ц — исполнение конца выходного вала;

У — климатическое исполнение;

3 — категория размещения по ГОСТ 15150-69.
