Редуктор Ц2-300

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

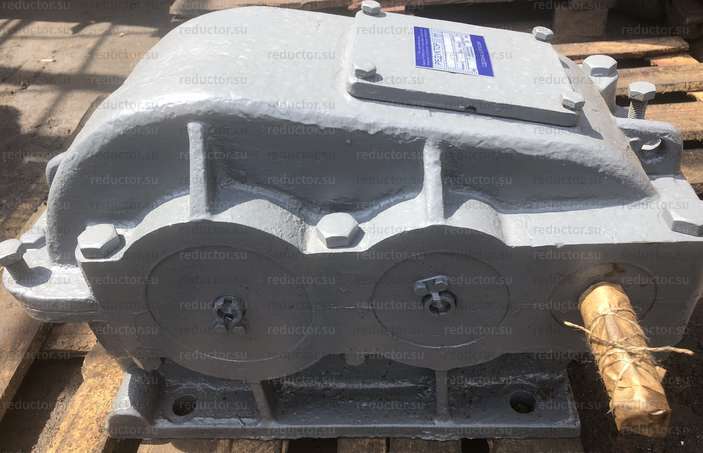

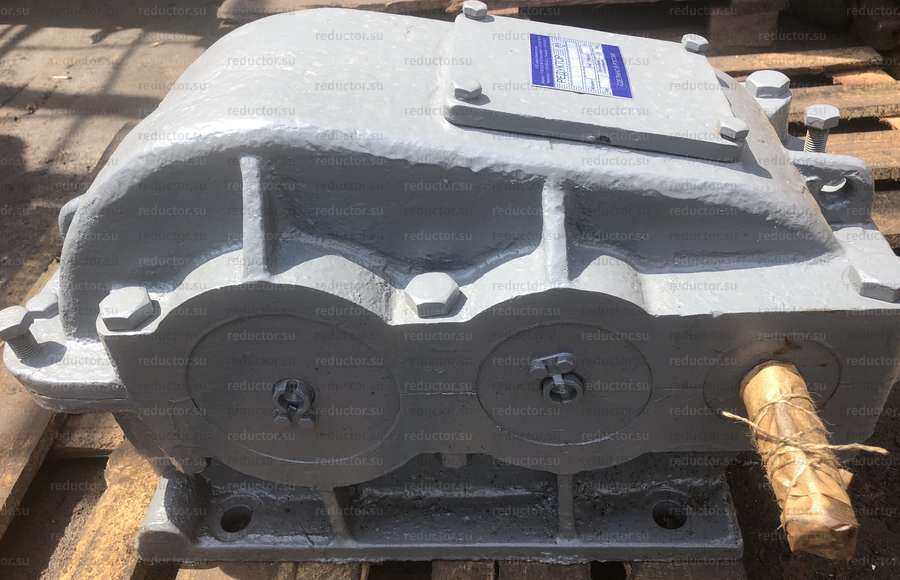

Редуктор Ц2-300 цилиндрический двухступенчатый горизонтальный крановый. Предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах грузоподъёмных машин, а также может применяться в механизмах других машин в повторно-кратковременных режимах нагружения.

Несмотря на небольшие габаритные размеры, редуктор Ц2-300 обладает достаточно высоким крутящим моментом благодаря использованию шевронного зацепления в быстроходной ступени редуктора, а также достаточно высоким КПД (до 96%)

В нашем интернет-магазине вы можете купить редуктор Ц2-300 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Вариант сборки	11, 12, 13, 14, 15, 21, 22, 23, 24, 25, 31, 32, 33, 34, 35
Высота	362
Длина	475
Исполнение конца выходного вала	Ц, К, М
Категория размещения	1, 2, 3, 4
Климатическое исполнение	У, Т
Количество ступеней (передач)	2
Масса	138
Передаточное отношение (число)	8, 10, 12.5, 16, 20, 25, 31.5, 40, 50
Серия	Ц2
Тип	цилиндрический
Типоразмер (межосевое расстояние)	300
Частота вращения входного вала	1500

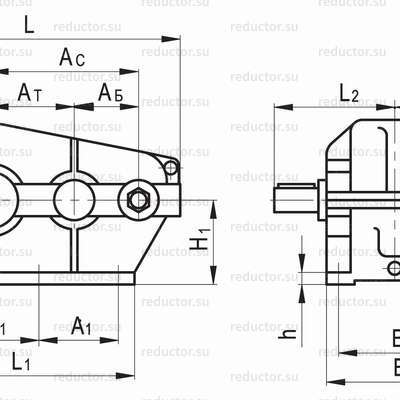

Редуктор Ц2-300 — Габаритные и присоединительные размеры

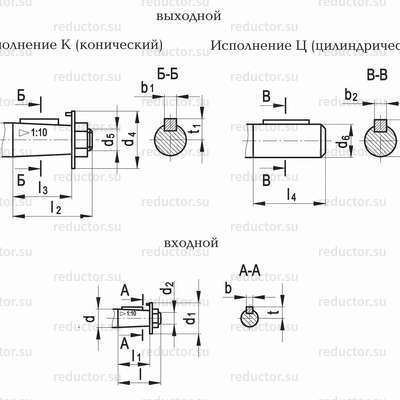

Редуктор Ц2-300 — Размеры концов валов

Типоразмер редуктора	d₃	d₄	d₅	l₂	l₃	b₁	t₁	d₆	l₄	b₂	t₂
Типоразмер редуктора	мм
Ц2-300	75	90	М48×3	140	105	18	38.9	75r6	105	20	82

Типоразмер редуктора	d	d₁	d₂	l	l₁	b	t
Типоразмер редуктора	мм
Ц2-300	35	42	М20×1.5	80	58	6	18.6

Типоразмер редуктора	A_С	A_Б	A_T	A₁	B	B₁	B₂	H	H₁	H₂	h	L	L₁	L₂	L₃	L₄	d	n	Масса
Типоразмер редуктора	мм																	шт	кг
Ц2-300	300	125	175	350	300	250	—	362	190	—	22	620	475	300	255	215	26	4	138

Вы искали

0руб.

Редуктор Ц2-300 О товаре

Категория размещения — адаптированность механизма для использования в определенном месторасположении.

Категория 1 — эксплуатация на открытом воздухе.

Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.

Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.

Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.

Категория 5 — эксплуатация в помещениях с повышенной влажностью.

Расшифровка редуктора Ц2-300

Редуктор Ц2-300-20-22-К-У-3, где:

Ц2 — серия редуктора;

300 — межосевое расстояние выходной ступени, мм;

20 — передаточное отношение;

22 — вариант сборки;

К — исполнение конца выходного вала;

У — климатическое исполнение;

3 — категория размещения по ГОСТ 15150-69.
