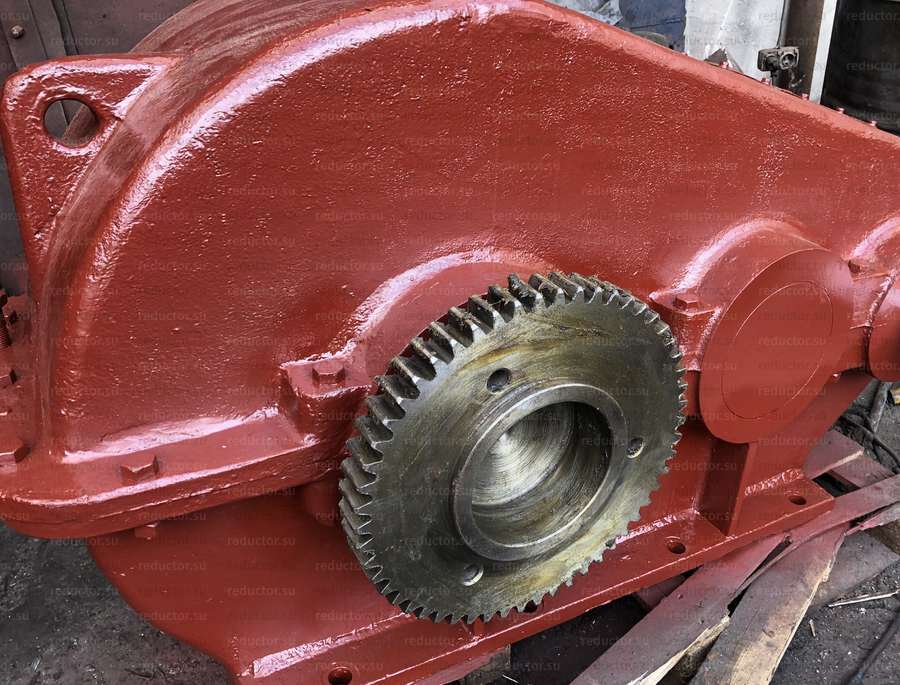

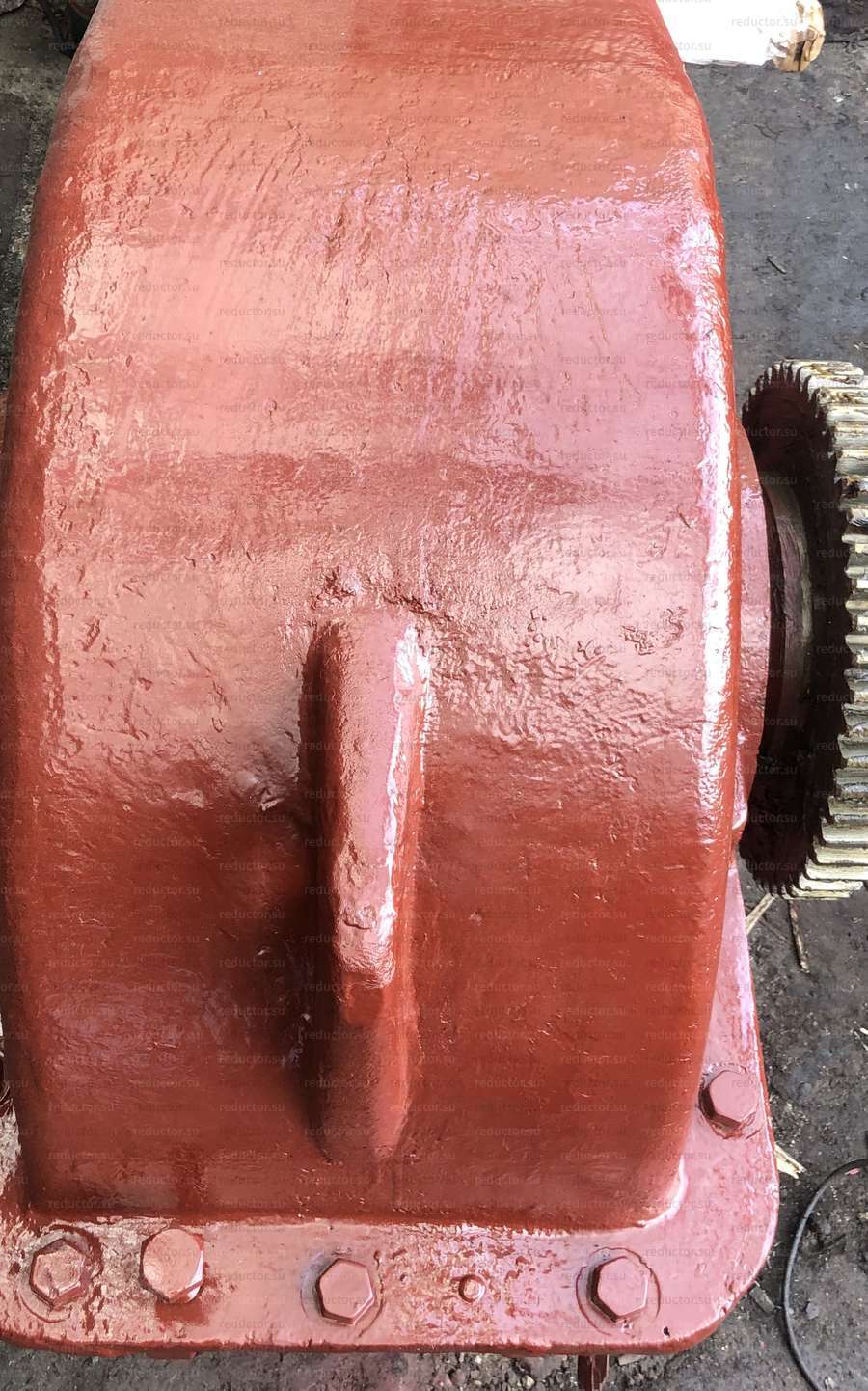

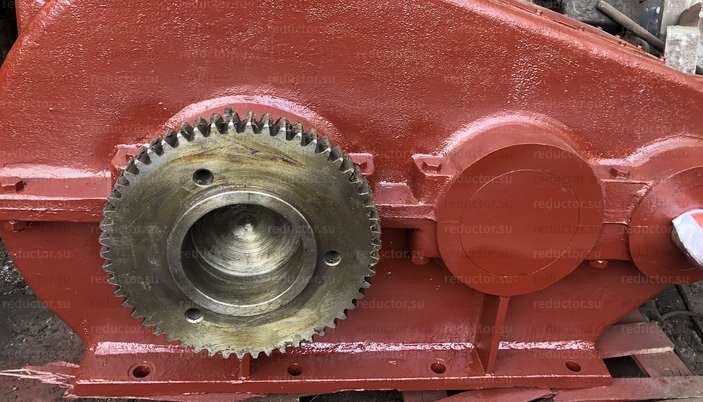

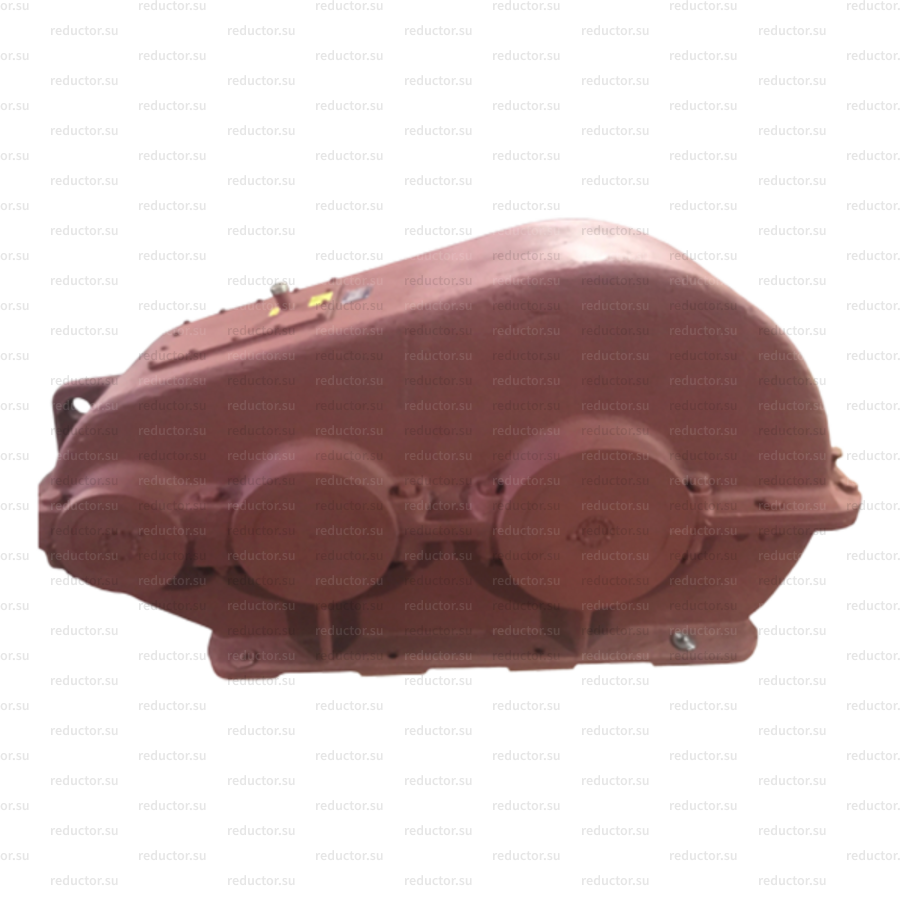

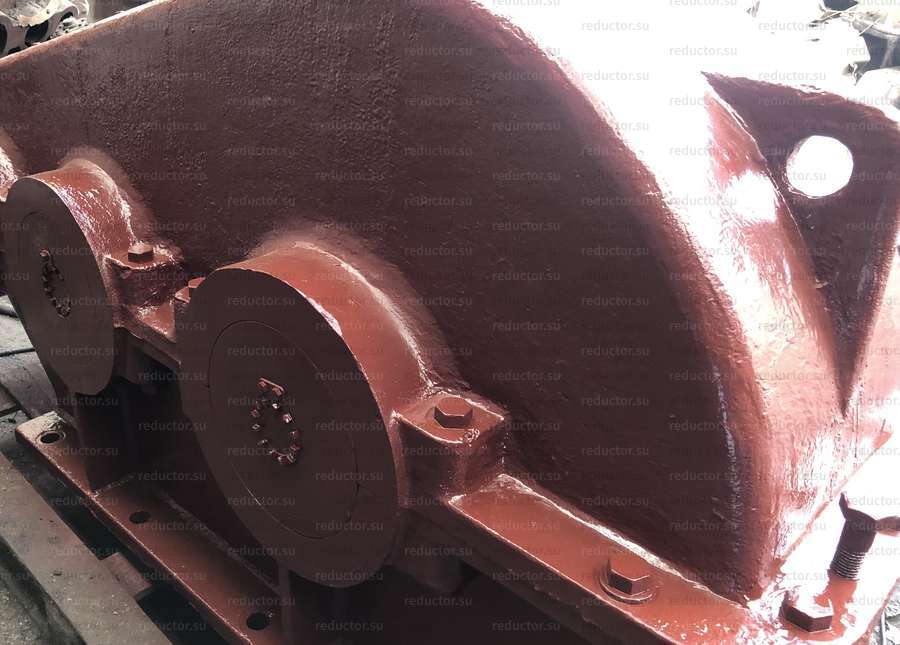

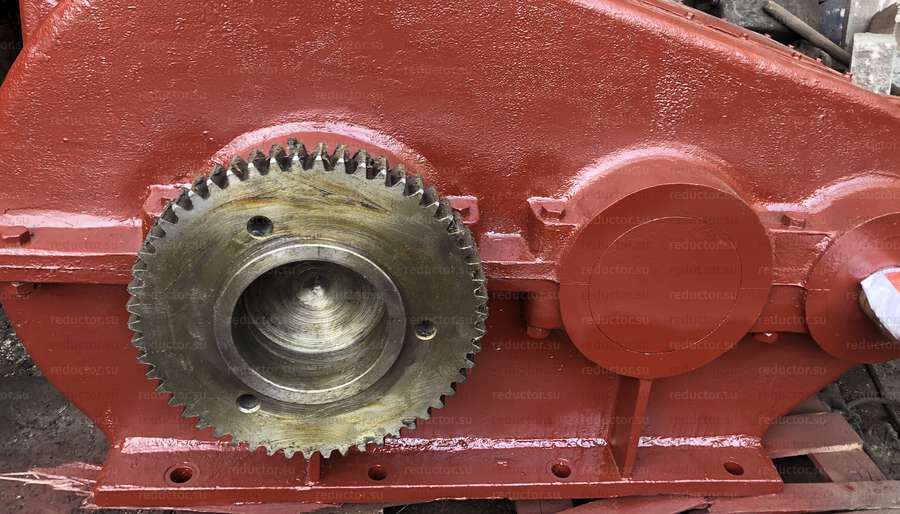

Редуктор РК-500
Есть в наличии
210 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Серия
РК
Тип
цилиндрический
Цена
210000
Типоразмер (межосевое расстояние), мм
500
Частота вращения входного вала
1500
Передаточное отношение (число)
8
Передаточное отношение (число)
10
Передаточное отношение (число)
12.5
Передаточное отношение (число)
16
Передаточное отношение (число)
20
Передаточное отношение (число)
22.4
Передаточное отношение (число)
31.5
Передаточное отношение (число)
40
Передаточное отношение (число)
50
Количество ступеней (передач)
2
Климатическое исполнение
У
Климатическое исполнение
Т
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
31
Вариант сборки
32
Вариант сборки
33

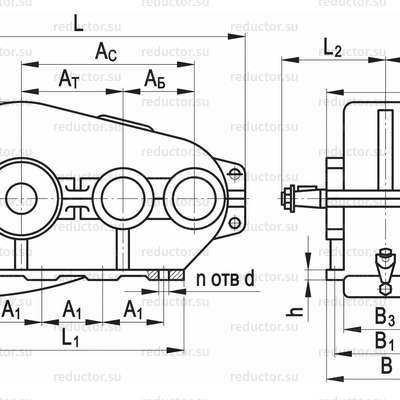

Габаритные и присоединительные размеры
Описание
Типоразмер редуктора АС AБ AТ А1 B B1 В2 В3 H H1 H2 h L L1 L2 L3 d n
мм шт
РК-500-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} 850 350 500 300 580 520 580 408 875 400 105 35 1640 1120 510 550 32 8

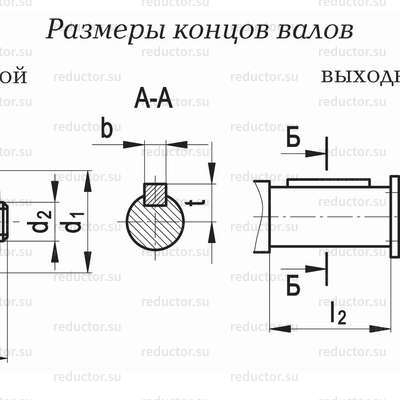

Типоразмер редуктора d d1 d2 l l1 b t d3 d4 l2 b1 t1
мм
РК-500-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} 90 130 M64x4 170 130 22 46,75 130 150 200 32 141

Конструктивные особенности и преимущества

Специальный двухступенчатый горизонтальный крановый редуктор РК-500-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} предназначен для работ в подъемных механизмах с переменной нагрузкой при периодических остановках, но также допускается выполнение работы при постоянной нагрузке, в приводах общего назначения, транспортеров и подъёмников питателей. Редуктор устанавливается в верхней части подъемного механизма или крана. Конец выходного вала изготовлен в виде {{ispolnenie-konca-vyhodnogo-vala__text1}}. Надежный литой корпус защищает валы от внешнего воздействия. Для удобного техобслуживания и профилактики, на верхней части редуктора присутствует крышка, крепящееся на винты.

Редуктор РК-500-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} исполнен в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}. Конец тихоходного вала имеет {{ispolnenie-konca-vyhodnogo-vala__text2}} исполнение. Устройство может использоваться в условиях {{klimaticheskoe-ispolnenie__text1}} климата с категорией размещения {{kategoriya-razmeshcheniya}} согласно ГОСТу 15150-69.

Условия работы

  • Редуктор рассчитан на повторно-кратковременную работу;
  • Поддерживает 4 режима работы: однонаправленную, реверсивную, постоянную и переменную;
  • Валы вращаются в любом направлении;
  • Частота вращения входного вала — не более 1500 об/мин;
  • Допускается к работе в {{klimaticheskoe-ispolnenie__text2}} климате по ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Необходимо соблюдать условия хранения редуктора, до его установки. Рекомендуется держать редуктор в закрытом помещении, чтобы исключить попадание влаги и механические повреждения;
  2. Монтаж редуктора производится на подготовленную жесткую опору исключительно в вертикальном положении относительно его основания;
  3. Прежде чем запустить работу редуктора, необходимо провернуть его в холостую;
  4. Перед запуском редуктора необходимо залить смазочное масло.

Техническое обслуживание

  1. Масло в редукторе не должно нагреваться выше 80°C. Если вы обнаружили такую проблему, необходимо срочно остановить работу редуктора и устранить причину нагрева. Подшипники и места опирания тоже не должны слишком нагреваться.
  2. При долговременной эксплуатации редуктора уровень масла проверяется перед каждым запуском. При периодической или кратковременной работе уровень жидкости проверяется ежесменно.
  3. Исправный редуктор не должен издавать стуков и скрежета в процессе работы. При обнаружении посторонних шумов необходимо остановить работу редуктора и устранить причину неисправности.
  4. Необходимо соблюдать периодичность в замене смазочной жидкости. Замена масла в цилиндрическом редукторе производится каждые 1000-2000 часов работы.

Условное обозначение редуктора

Редуктор РК-500-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • РК — серия редуктора;
  • 500 — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
