Редуктор РВЦ-220
Есть в наличии
50 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Редуктор вертикальный цилиндрический типа РВЦ-220 ТУ78.15.05-96 предназначен для механизма передвижения мостовых опорных однобалочных кранов грузоподъемностью 1; 2; 3.2;5 т ГОСТ 22045-89 и грузоподъемностью 10 т ТУ 566.78.15-01-92. Редуктор изготавливается в двух исполнениях: исполнение 00 — для кранов управлением из кабины; исполнение 01 — для кранов управлением с пола.

В нашем интернет-магазине вы можете купить редуктор РВЦ-220 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

В комплект поставки входит редуктор в собранном виде (без эл. двигателя) и паспорт. Допускается поставка одного паспорта на партию редукторов в один адрес.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
50000
Типоразмер (межосевое расстояние), мм
220
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Серия
РВЦ
Тип
цилиндрический
Климатическое исполнение
У
Климатическое исполнение
Т
Исполнение конца выходного вала
П
Передаточное отношение (число)
24
Передаточное отношение (число)
36
Частота вращения входного вала
1000
Вариант сборки
00
Вариант сборки
01

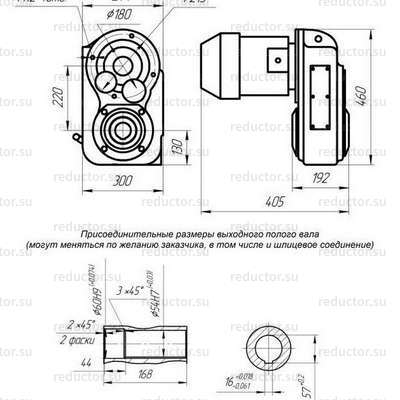

Габаритные и присоединительные размеры
Описание

Конструктивные особенности и преимущества

Редуктор РВЦ-220 используется либо в паре с подобным редуктором, либо отдельно с холостой тележкой ТШП-25. Корпус редуктора состоит из двух частей с вертикальной плоскостью разъема по середине. Таким образом устройство состоит из двух редукторов, где правый имеет трехступенчатую передачу, а левый – одноступенчатую. Зубчатое колесо третьей раздвоенной ступени предает тягу на два параллельно расположенных колеса, которые приводят в движение катки приводной тележки. Материал корпуса – высокопрочный чугун, который защищает внутренние механизмы от повреждений и грязи. БзЮВертикальный цилиндрический редуктор передвижения РВЦ-220 может обозначаться как приводная тележка ТШП-25.

Условия работы

  • Редуктор рассчитан на повторно-кратковременную работу;
  • Поддерживает 4 режима работы: однонаправленную, реверсивную, постоянную и переменную;
  • Валы вращаются в любом направлении;
  • Частота вращения входного вала – не более 1500 об/мин;
  • Допускается к работе в умеренном климате по ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Необходимо соблюдать условия хранения редуктора, до его установки. Рекомендуется держать редуктор в закрытом помещении, чтобы исключить попадание влаги и механические повреждения;
  2. Монтаж редуктора производится на подготовленную жесткую опору исключительно в вертикальном положении относительно его основания;
  3. Прежде чем запустить работу редуктора, необходимо провернуть его в холостую;
  4. Перед запуском редуктора необходимо залить смазочное масло.

Техническое обслуживание

  1. Масло в редукторе не должно нагреваться выше 80°C. Если вы обнаружили такую проблему, необходимо срочно остановить работу редуктора и устранить причину нагрева. Подшипники и места опирания тоже не должны слишком нагреваться.
  2. При долговременной эксплуатации редуктора уровень масла проверяется перед каждым запуском. При периодической или кратковременной работе уровень жидкости проверяется ежесменно.
  3. Исправный редуктор не должен издавать стуков и скрежета в процессе работы. При обнаружении посторонних шумов необходимо остановить работу редуктора и устранить причину неисправности.
  4. Необходимо соблюдать периодичность в замене смазочной жидкости. Замена масла в цилиндрическом редукторе производится каждые 1000-2000 часов работы.

Условное обозначение редуктора

Редуктор РВЦ-220-36-01-П-У-3, где:

  • РВЦ – серия редуктора;
  • 220 – межосевое расстояние выходной ступени, мм;
  • 36 – передаточное отношение;
  • 01 – вариант сборки;
  • П – исполнение конца выходного вала;
  • У – климатическое исполнение;
  • 3 – категория размещения по ГОСТ 15150-69.
