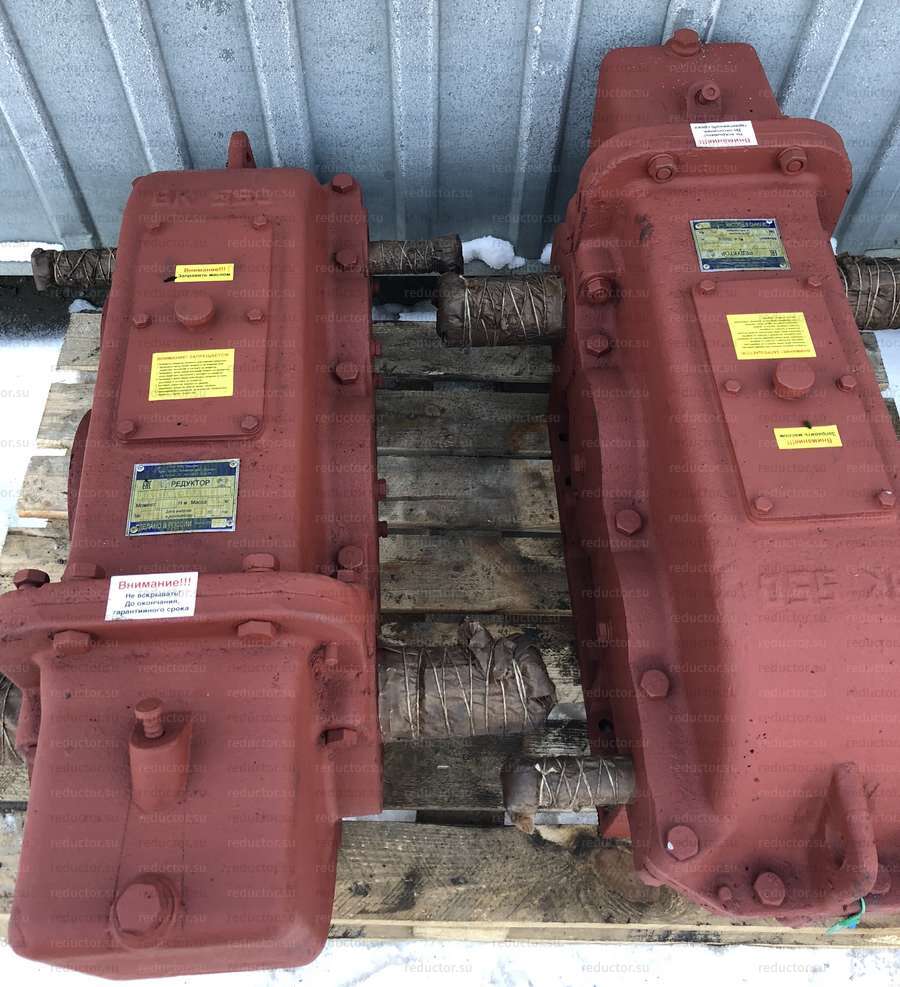

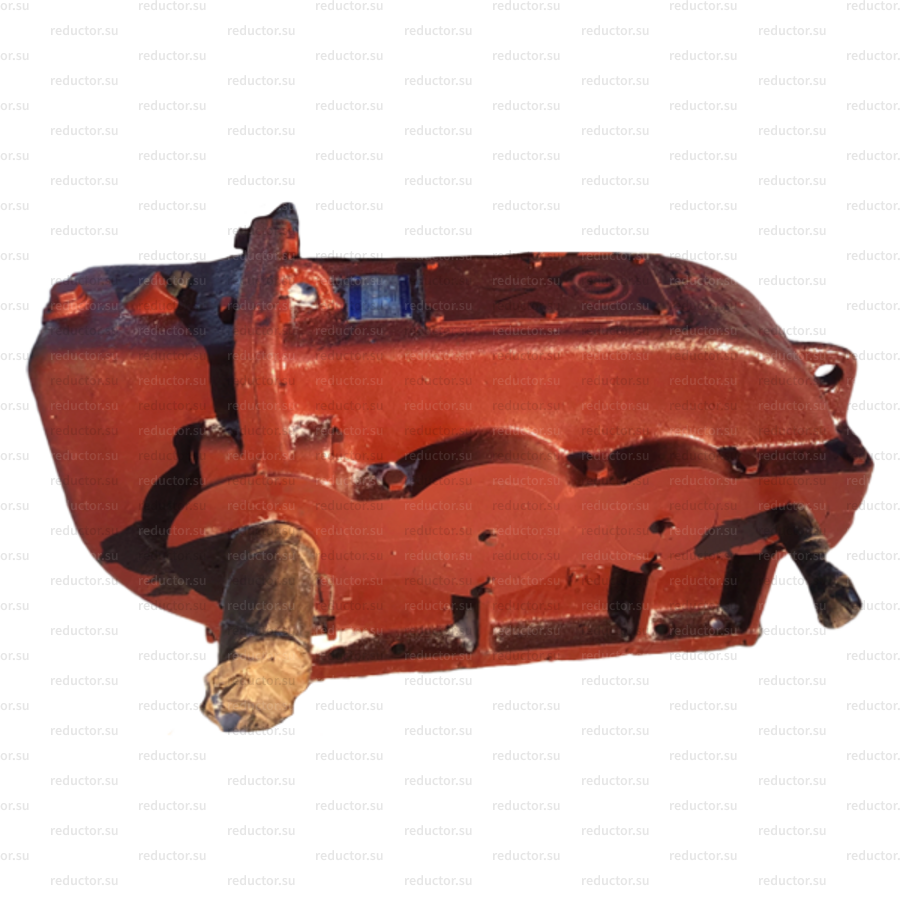

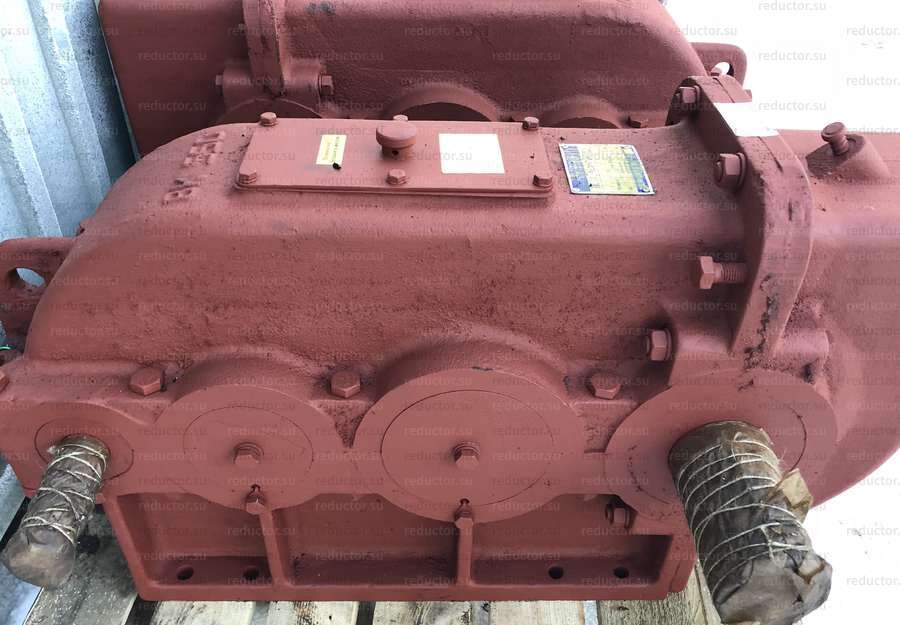

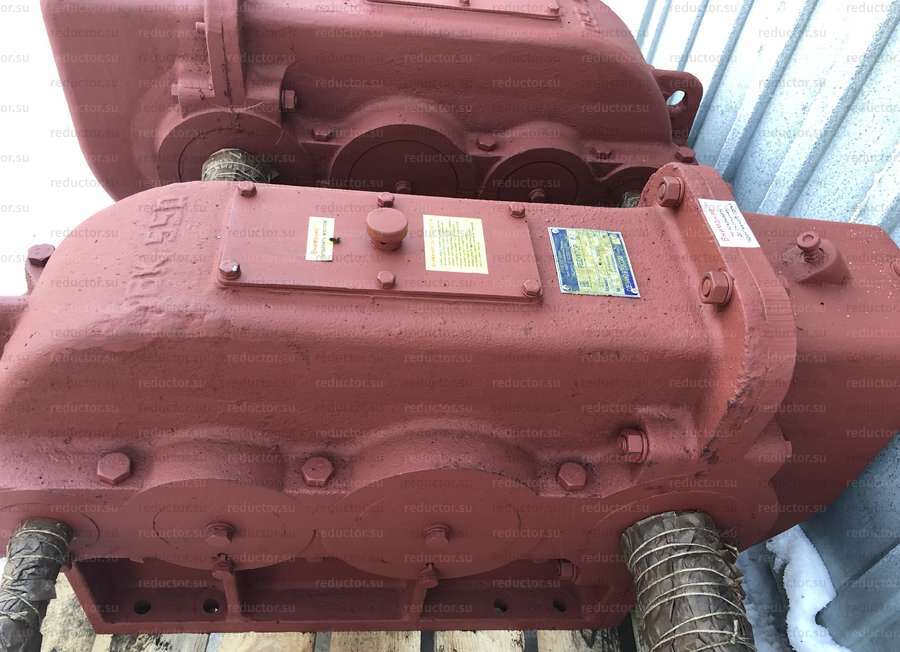

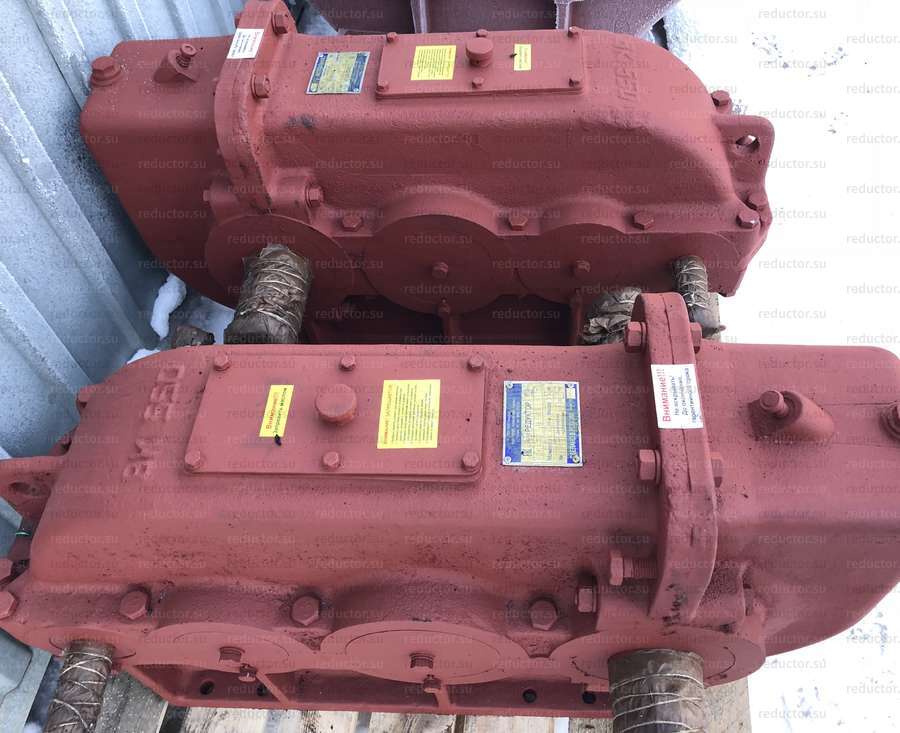

Редуктор ВК-550
Есть в наличии
79 500
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.

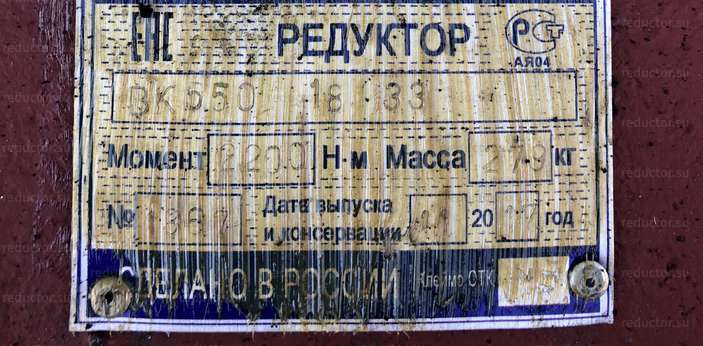

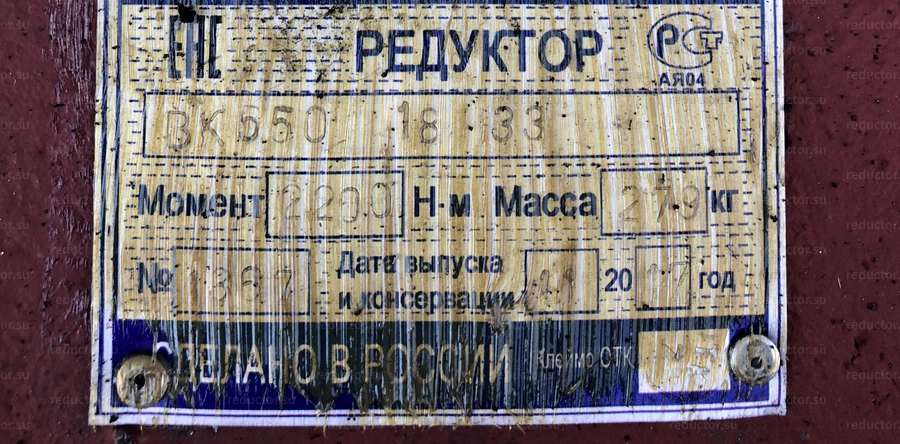

Технические характеристики
Цена
79500
Передаточное отношение (число)
18
Категория размещения
1
Номинальный крутящий момент на выходном валу
2400
Масса
279
Частота вращения входного вала
1000
Типоразмер (межосевое расстояние), мм
550
Количество ступеней (передач)
3
Категория размещения
2
Категория размещения
3
Категория размещения
4
Передаточное отношение (число)
31.5
Передаточное отношение (число)
71
Передаточное отношение (число)
125
Серия
ВК
Климатическое исполнение
У
Климатическое исполнение
Т
Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
31
Вариант сборки
32
Вариант сборки
33
Исполнение конца выходного вала
Ц

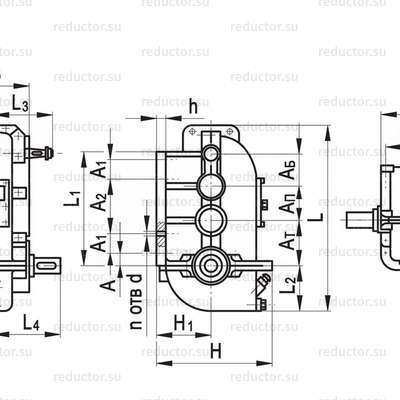

Габаритные и присоединительные размеры
Описание
Типоразмер редуктораAБAПAТAA1A2BB1B2HH1hLL1L2L3L4dn
ммшт
ВК-550140190220508032028528024548623525880557215257,5280178

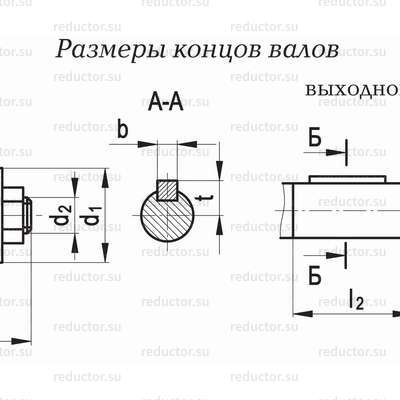

Типоразмер редуктораdd1d2ll1btd3l2b1t1
мм
ВК-5504050М24×2110821020,95801102285

Конструктивные особенности и преимущества

Крановый редуктор ВК-550 используется в приводах, требующих вертикальное расположение механизма. Защитную функцию выполняет высокопрочный чугунный корпус, который предохраняет валы и зубчатые колеса редуктора от пыли и грязи. Ступени расположены вертикально от быстроходного вала к тихоходному. Между ними расположены две промежуточные ступени, проходя через которые происходит преобразование вращающего момента и уменьшение частоты вращения на тихоходному валу. Механизмы передачи закалены термической обработкой для прочности.

Устройство представлено в 11/12/13/21/22/23/31/32/33 вариантах сборки с параллельно расположенными осями, и симметричным выходным валом. Концы входного и выходного валов представлены в вертикальном исполнении. Редуктор данного типоразмера может использоваться в условиях умеренного климата/тропического климата с категорией размещения 1/2/3/4 согласно ГОСТу 15150-69.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Особенность работы: повторно-кратковременная с периодическими остановками, долговременная;
  • Частотность вращения валов: не более 1000 об/мин;
  • Возможность вращения валов: в любую сторону;
  • Климатическая особенность: умеренный/тропический неагрессивный климат с незначительной запыленностью и влажностью;
  • Категория размещения: 1/2/3/4/ согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

Обратите внимание! До монтажа и запуска редуктор должен храниться в закрытом помещении, защищенный от влаги и повреждений. Перед эксплуатацией редуктор необходимо проверить на исправность и правильность монтажа, сделав контрольный запуск двигателя вхолостую без каких-либо нагрузок. Работа редуктора не допустима без смазочной жидкости даже в холостом режиме.

  1. Подготовка устройства к монтажу:
    • Необходимо полностью распаковать редуктор, удалив с его корпуса весь упаковочный материал;
    • Протираем корпус редуктора от пыли и грязи при помощи специальных очистителей для металлических поверхностей;
    • Избавляемся от заводской консервационной смазки при помощи растворителей, например с этим хорошо справятся бензин или керосин;
    • Отдельно обезжириваем посадочные и установочные поверхности при помощи тех же растворителей.
  2. Монтаж и соединение устройства:
    • Подготовленный к монтажу редуктор, устанавливается на жесткое основание;
    • Места крепления надежно фиксируются при помощи болтовых соединений классом прочности не ниже 5.8 по ГОСТ 1739.4-87;
    • Налаживается соединение выходных валов с приводом и рабочей машиной;
    • При монтаже обязательно предусматривается свободный доступ к смотровой крышке для контроля и залива смазочной жидкости;
    • Через специальное отверстие в крышке редуктора залить смазочную жидкость до верхней отметки масломерной иглы. В редукторы, у которых отсутствует риска, масло заливается до уровня контрольной пробки.
  3. Контрольная проверка перед запуском:
    • Проверяем наличие свободного доступа к смотровой крышке;
    • Проверяем затяжку болтовых соединений. Если болты недостаточно затянуты, обязательно подтяните их до упора;
    • Запускаем двигатель без нагрузки на выходной вал редуктора, чтобы проверить исправность работы и правильность соединений.

Обратите внимание! При пробном запуске в первые 30 минут работы нагрузка редуктора не должна превышать 25% номинальной. Если редуктор работает исправно: не издает громких шумов и стука, его корпус не нагревается более чем на 70 °С – он полностью готов к эксплуатации.

Техническое обслуживание

Первые часы работы редуктора:

  1. После первых 2-ух часов непрерывной работы, необходимо обязательно отрегулировать подшипники редуктора;
  2. В течение первых 1-2 смен необходимо произвести замену смазочной жидкости, чтобы слить металлическую стружку от приработки зубчатых колес.

Обратите внимание! Заливать и менять масло в редукторе можно ТОЛЬКО после завершения работы устройства.

Для корректной работы редуктора в ходе его эксплуатации необходимо проводить регулярное обслуживание в виде ежесменного ЕО и периодических ТО-1 и ТО-2.

В рамках ежесменных ЕО проводится:

  1. Проверка уровня масла, по необходимости – смена или долив жидкости;
  2. Проверка редуктора на отсутствие течи масла, по необходимости – прочистка отдушины;
  3. Проверка наличия шума, по необходимости – остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

Проверка в рамках периодических ТО-1 и ТО-2:

  1. Через каждую 1 000 часов (≈ 3 месяца) необходимо контролировать качество и уровень масла, по необходимости – произвести дозаливку или фильтрацию жидкости (не грубее 65 мкм);
  2. Через каждые 2 000 часов (≈ 6 месяцев) необходимо проверять затяжку болтовых соединений, по необходимости – отрегулировать подшипники;
  3. Когда ресурс передач редуктора будет выработан на 80%, необходимо произвести диагностику техсостояния шестерни и подшипников, по необходимости – заменить изношенные узлы.

Условное обозначение редуктора

ВК-550-71-13-Ц-У-3, где:

  • ВК – серия редуктора;
  • 550 – межосевое расстояние;
  • 71 – передаточное отношение;
  • 13 – вариант сборки;
  • Ц – цилиндрический конец выходного вала;
  • У – климатическое исполнение;
  • 3 – категория размещения.
