Редуктор ЦДН-17.5

В наличии
35 000 руб.
Срок поставки — 3-7 дней
Гарантия 2 года
Укажие полное наименование и параметры товара
При покупке изделия важно указать его полное условное обозначение
Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое
Условные обозначения
  • Описание
  • Характеристики
  • Габариты и присоединительные размеры

Цилиндрический редуктор ЦДН-17.5 с двухступенчатой передачей в горизонтальном исполнении. Особенность редуктора заключается в способе зацепления зубьев, в ЦДН-17.5 установлено зацепление Новикова, что позволяет зубчатым колесам более надежно сцепляться друг с другом. Устройство успешно используется в приводных системах подъемно-транспортных механизмов, и служит для увеличения крутящего момента и сокращения количества оборотов.

Купить редуктор ЦДН-17.5 можно прямо на нашем сайте. Для этого вам нужно выбрать характеристики своего редуктора, и добавить устройство в корзину. Если вы не знаете, какой именно редуктор вам нужен, вы можете обратиться за помощью к нашему менеджеру. Просто оставите свой контактный телефон в форме обратной связи, и мы обязательно проконсультируем вас.

Вариант сборки11, 12, 13, 21, 22, 23, 31, 32, 33
Высота237
Длина385
Допускаемая радиальная консольная нагрузка на входном валу1200
Допускаемая радиальная консольная нагрузка на выходном валу3500
Исполнение конца выходного валаЦ
Категория размещения1, 2, 3, 4
Климатическое исполнениеУ, Т
Количество ступеней (передач)2
Масса35
Номинальный крутящий момент на выходном валу293
Передаточное отношение (число)8.04, 8.84, 9.75, 11.4, 12.7, 14.5, 16.3, 18.5, 19.8, 22.8, 24.4, 28.4, 30.7
СерияЦДН
Типцилиндрический
Типоразмер (межосевое расстояние)17.5
Цена35000
Частота вращения входного вала1500
Редуктор ЦДН-17.5
Редуктор ЦДН-17.5
Редуктор ЦДН-17.5
Редуктор ЦДН-17.5

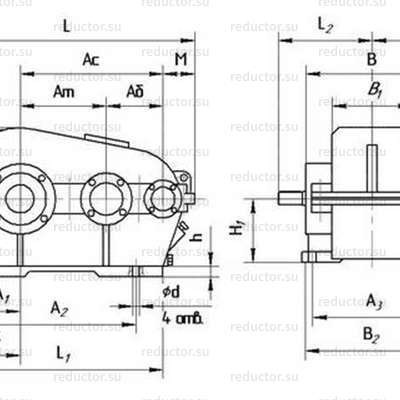

Типоразмер редуктора Ac A1 A2 A3 B B1 B2 B3 h H H1 L L1 L2 L3 M M1 d
ЦДН-17.5 175 75 100 65 265 165 200 102 205 15 222 110 385 305 155 192 85 85 17

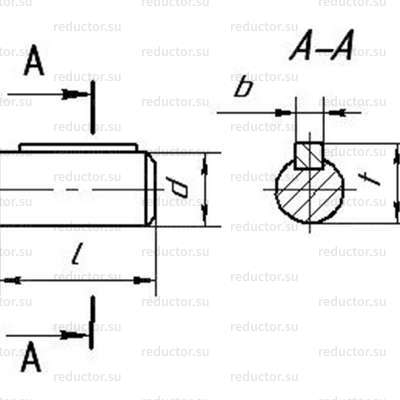

ЦДН-17.5 Быстроходный вал 22 50 24.5 6
Тихоходный вал 35 80 38 10
Вы искали

Редуктор ЦДН-17.5
35 000руб.
Редуктор ЦДН-17.5 О товаре
Категория размещения — адаптированность механизма для использования в определенном месторасположении.
Категория 1 — эксплуатация на открытом воздухе.
Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.
Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.
Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.
Категория 5 — эксплуатация в помещениях с повышенной влажностью.

Условное обозначение ЦДН-17.5

Редуктор ЦДН-17.5-16-11-Ц-У-3, где:

ЦДН — серия редуктора;

17.5 — межосевое расстояние выходной ступени, (мм);

16 — передаточное отношение;

11 — вариант сборки;

Ц — исполнение конца выходного вала;

У — климатическое исполнение;

3 — категория размещения по ГОСТ 15150-69.
