Редуктор Ц3У-400

В наличии

299 000 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Цилиндрический редуктор Ц3У-400 — устройство с трехступенчатой передачей общемашинного применения. Служит для увеличения крутящих моментов и уменьшения количества вращений в двигательной системе рабочей машины. Исправно работает в умеренных климатических условиях, в сухом, влажном и тропическом климате. Может размещаться в соответствии с ГОСТ 15150-69, в 1, 2, 3, 4 категориях размещения.

Чтобы заказать редуктор Ц3У-400 вам нужно уточнить его параметры — выберите передаточное отношение, вариант сборки, исполнение конца выходного вала и другие характеристики. Если вы не знаете, какой именно редуктор нужен для вашего оборудования, просто закажите бесплатную консультацию нашего менеджера. Для этого вам необходимо оставить свои контактные данные в форме обратной связи.

Вариант сборки	11, 12, 13, 21, 22, 23, 31, 32, 33
Высота	835
Длина	1410

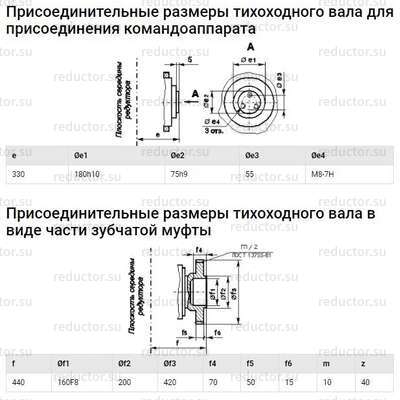

Исполнение конца выходного вала	К, Ц, М
Категория размещения	1, 2, 3, 4
Климатическое исполнение	У, Т
Количество ступеней (передач)	3
Масса	960
Номинальный крутящий момент на выходном валу	20000
Передаточное отношение (число)	50, 63, 80, 100, 125, 160, 200
Серия	Ц3У
Тип	цилиндрический
Типоразмер (межосевое расстояние)	400
Цена	299000
Частота вращения входного вала	1500

Редуктор Ц3У-400

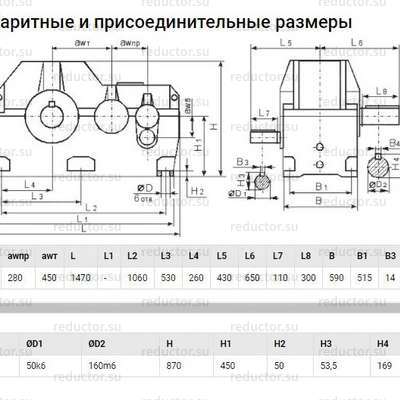

Типоразмер редуктора	A_Б	A_П	A_Т	A	B	B₁	B₂	H	H₁	h	L	L₁	L₂	L₃	l	l₁	d	n	Масса
Типоразмер редуктора	мм																	шт	кг
Ц3У-400	160	250	400	1070	475	420	330	835	425	42	1410	1410	340	500	450	280	35	6	960

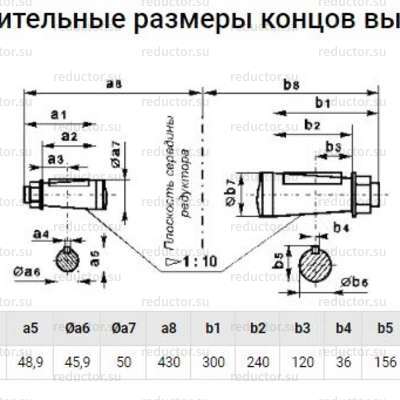

Типоразмер редуктора	d	d₁	l	l₁	b	t	d₂	l₂	b₁	t₁	d₃	d₄	l₃	l₄	b₂	t₂	d₅	l₅	b₃	t₃
Типоразмер редуктора	мм
Ц3У-400	40	M24×2,0	110	82	10	20,95	40	110	12	43	140	M100×4,0	250	200	32	72	140	250	36	148

Вы искали

299 000руб.

Редуктор Ц3У-400 О товаре

Категория размещения — адаптированность механизма для использования в определенном месторасположении.

Категория 1 — эксплуатация на открытом воздухе.

Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.

Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.

Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.

Категория 5 — эксплуатация в помещениях с повышенной влажностью.

Расшифровка редуктора Ц3У-400

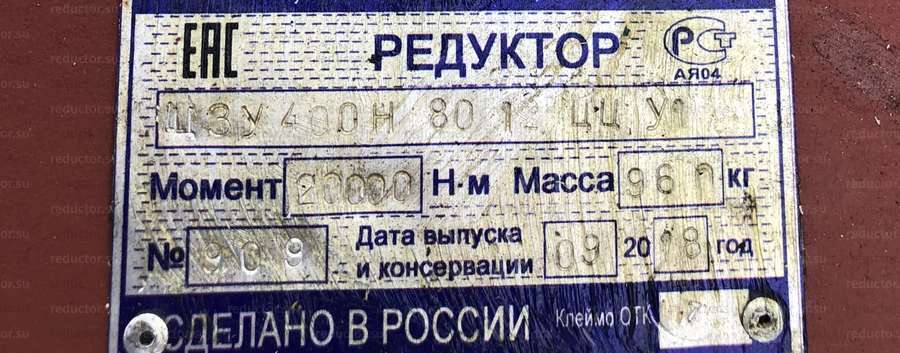

Редуктор Ц3У-400-100-12-Ц-У-2, где:

Ц3У — серия редуктора;

400 — межосевое расстояние выходной ступени, (мм);

100 — передаточное отношение;

12 — вариант сборки;

Ц — исполнение конца выходного вала;

У — климатическое исполнение;

2 — категория размещения по ГОСТ 15150-69.
