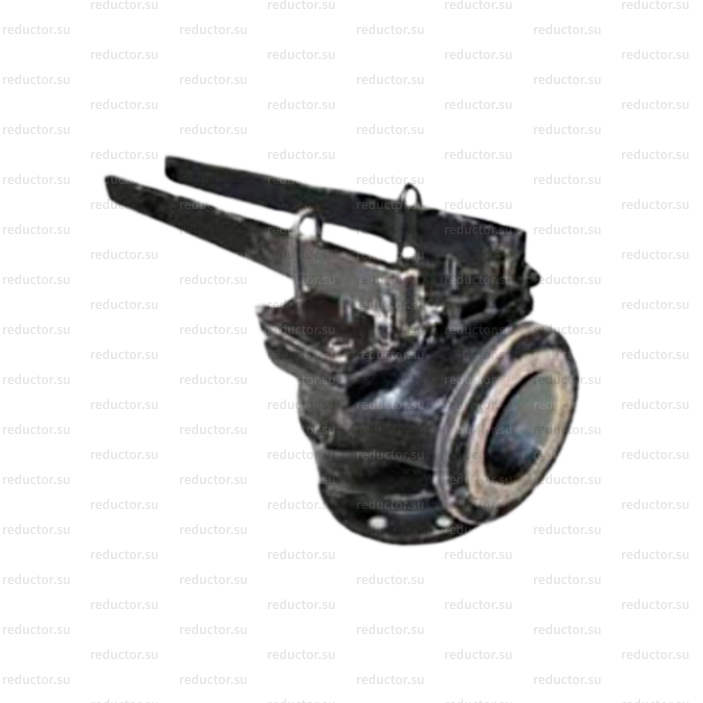

Клапан 17ч19бр – это вид трубопроводной арматуры, отвечающий за защиту труб и сопутствующего оборудования. Клапан реагирует на изменения потока среды. При повышении давления в трубе или изменении направления движения клапан выпускает излишки среды, защищая корпус трубы от повреждений. Когда давление нормализуется, клапан закрывается.
По своей конструкции клапан 17ч19бр состоит из корпуса, крышки, регулирующих пружин и дополнительных элементов. Клапан является самым распространенным видом предохранительной арматуры благодаря простоте своего устройства, удобству при монтаже и использовании. Изобилие разновидностей клапанов, различающихся по назначению, размеру, материалу позволяет выбрать наиболее подходящую модель.
Предохранительный клапан 17ч19бр защищает трубы и обслуживающее их оборудование от чрезмерного давления. Если вследствие ошибок настройки давление в трубе превышает норму, клапан выпускает среду до его нормализации.
Клапан 17ч19бр выполнен из чугуна, имеет небольшую стоимость, легко ремонтируются.
Фланец клапана 17ч19бр представляет собой пластину с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные. Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.
Рабочей средой клапана 17ч19бр является вода, газ, пар и другие жидкие и газообразные среды, нейтральные по отношению к материалам клапана.
Клапан 17ч19бр прямого действия открывается от давления транспортируемой среды. Клапан является так же непрямого действия, его еще называют импульсным. Открытие клапана происходит после передачи на него электроэнергии или давления от другого источника.
Механизм клапана 17ч19бр приводит в действие вручную человек. Для того, чтобы передать усилие на клапан с ручным приводом, используется ручка или маховик. Клапаны, управляемые вручную ставятся в таких местах, где использовать их будет удобно и безопасно.
| DN |
Диапазон давления клапана, кгс/см2 |
Длина рычага плеча, мм |
Масса груза, кг |
Кол-во грузов, шт. |
Масса клапана, кг, не более |
| 80 |
4…9 |
220…560 |
11,5 |
2 |
56,1 |
| 10…16 |
310…540 |
11,5 |
4 |
79,1 |
| 125 |
2…5 |
220…790 |
24,0 |
2 |
109,0 |
| 6…9 |
510…755 |
24,0 |
4 |
157,0 |
| 10…13 |
565…715 |
24,0 |
6 |
205,0 |
| 14…16 |
595…680 |
24,0 |
8 |
253,0 |
| 150 |
2…4 |
285…713 |
27,0 |
2 |
136,0 |
| 5…7 |
473…700 |
27,0 |
4 |
190,0 |
| 8…10 |
536…700 |
27,0 |
6 |
244,0 |
| 11…13 |
583…698 |
27,0 |
8 |
298,0 |
| 14…16 |
605…697 |
27,0 |
10 |
352,0 |
Конструкция и материалы
| Наименование деталей |
Марка материала |
| Корпус, крышка |
СЧ 18 |
| Золотник |
Сталь 20, СЧ 18 |
| Шток, ось |
Сталь 20Х13 |
| Уплотнительные поверхности затвора |
ЛС 59-1 |
В нашем интернет-магазине вы можете купить клапан 17ч19бр по выгодной цене. Оформить заказ можно онлайн или по телефонам:
Комплект поставки: клапан 17ч19бр, технический паспорт.
