Редуктор РЦД-350
Есть в наличии
32 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

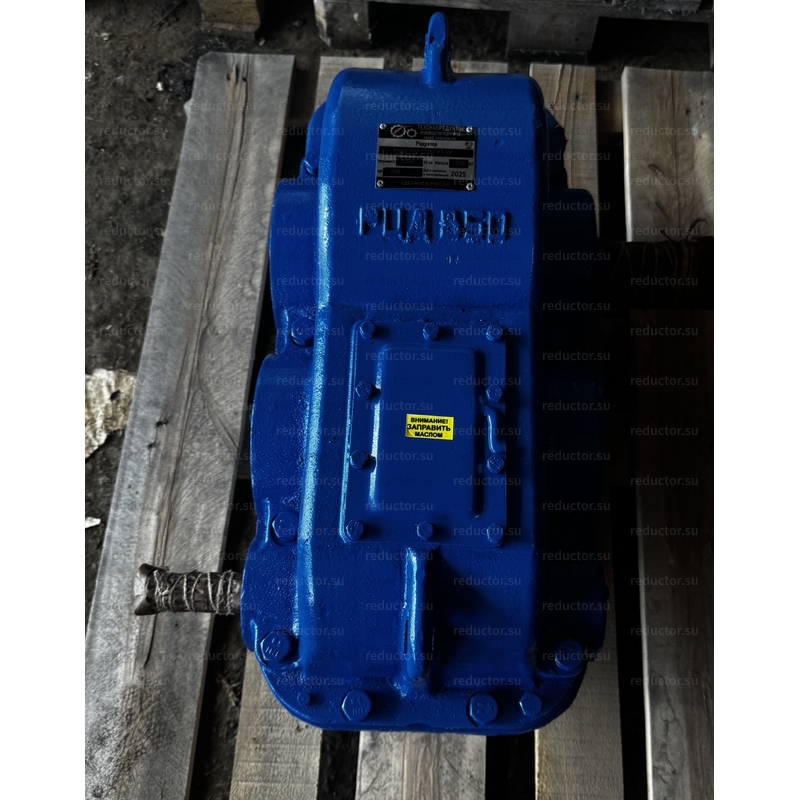

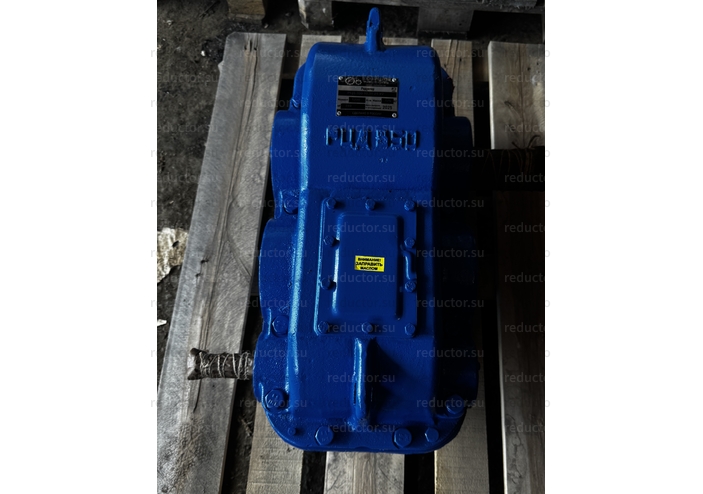

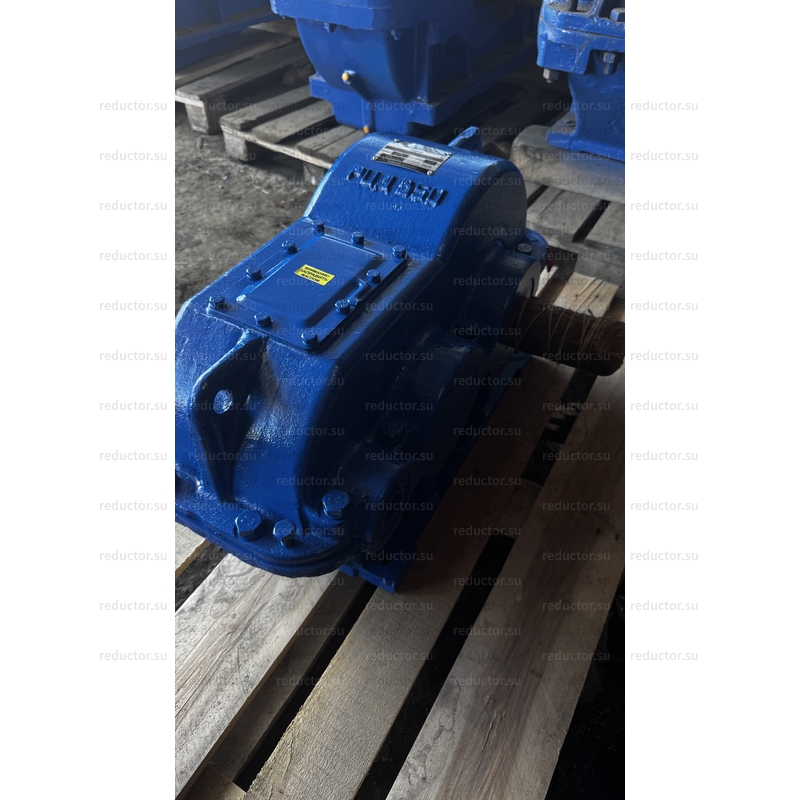

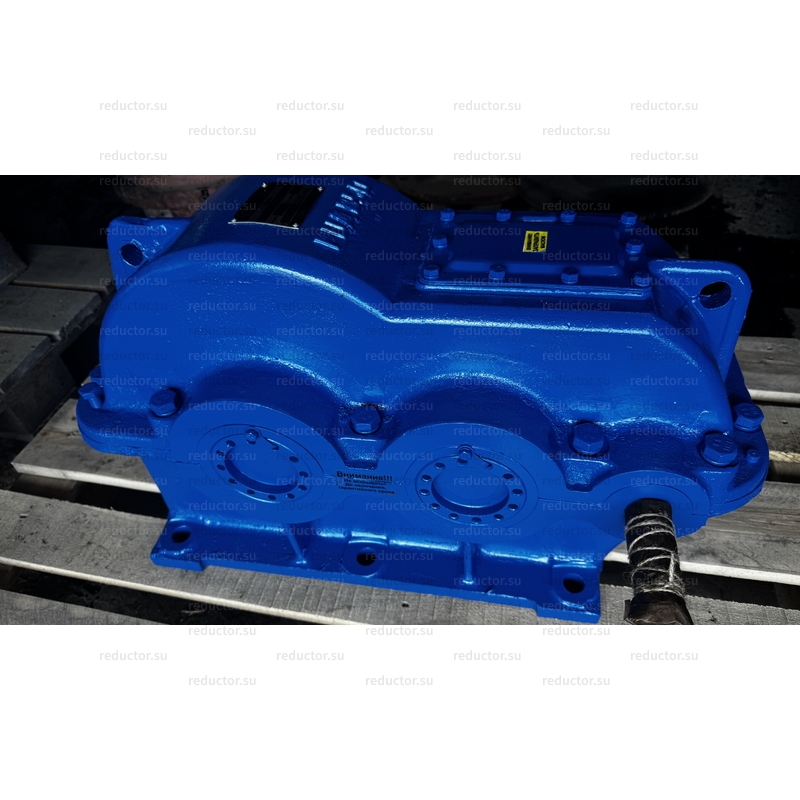

Редуктор РЦД-350 цилиндрический двухступенчатый горизонтальный общемашиностроительного назначения. Предназначен для увеличения крутящего момента и уменьшения частоты вращения вала в приводах различных машин и механизмов.

КПД редуктора РЦД-350 достигает 97%. Редуктор может работать как при постоянной, так и при переменной нагрузке в длительном режиме или с периодичными остановками. Подреживает вращение валов в любую сторону.

В нашем интернет-магазине вы можете купить редуктор РЦД-350 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Масса
175
Передаточное отношение (число)
25
Количество ступеней (передач)
2
Номинальный крутящий момент на выходном валу
1200
Частота вращения входного вала
1500
Категория размещения
2
Типоразмер (межосевое расстояние), мм
350
Цена
32000
Категория размещения
1
Категория размещения
3
Категория размещения
4
Передаточное отношение (число)
10
Передаточное отношение (число)
16
Передаточное отношение (число)
20
Передаточное отношение (число)
31.5
Передаточное отношение (число)
40
Исполнение конца выходного вала
М
Вариант сборки
33
Климатическое исполнение
У
Тип
цилиндрический
Серия
РЦД
Вариант сборки
31
Вариант сборки
32
Вариант сборки
34
Вариант сборки
35
Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
14
Вариант сборки
15
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
24
Вариант сборки
25
Климатическое исполнение
Т
Исполнение конца выходного вала
Ц
Габаритные и присоединительные размеры
Описание
Типоразмер редуктораACAТA1A2A3BB1B2HH1hLL1L2L3МdnМасса
ммшткг
РЦД-35035020016424048032025532041021224700545260290235236175
Типоразмер редуктораdd1d2ll1btd3l2b1t1
мм
РЦД-3503550М20×1,58058618,55651051871

Конструктивные особенности и преимущества

Внешняя конструкция изготовлена из прочного чугуна. На крышке устройства предусмотрено специальное отверстие для работы со смазочной жидкостью, закрытое герметичным клапаном. Внутри конструкции установлен редукторный механизм, состоящий из двух ступеней передач – быстроходного и тихоходного валов. Между ними не существует дополнительных ступеней, поэтому мощность передается сразу с входного на выходной вал. На каждой из ступеней установлена шестерня в виде зубчатых колес, которые приводятся в движение совместно с валами. В редукторе РЦД-350 установлено круговинтовое зацепление Новикова, которое позволяет передавать большие мощности, в отличие от косозубого эвольвентного зацепления. Редуктор РЦД-350 исполнен в 11/12/13/14/15/21/22/23/24/25/31/32/33/34/35 вариантах сборки с параллельно расположенными осями, и симметричным полым выходным валом. Весит 175 кг, и наполняется смазочной жидкостью до предела в объеме 2,3 литра. Конец быстроходного вала имеет коническое/цилиндрическое исполнение. Устройство может использоваться в условиях умеренного климата/тропического климата с категорией размещения 1/2/3/4 согласно ГОСТу 15150-69.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Особенность работы: повторно-кратковременная с периодическими остановками, долговременная;
  • Частотность вращения валов: не более 1000 об/мин;
  • Возможность вращения валов: в любую сторону;
  • Климатическая особенность: умеренный/тропический неагрессивный климат с незначительной запыленностью и влажностью;
  • Категория размещения: 1/2/3/4 согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Перед монтажом редуктора с его поверхностей удаляется консервационная смазка, при помощи растворителя обезжириваются места соединений, редуктор очищается от грязи и пыли;
  2. Редуктор и контактируемые с ним механизмы устанавливаются на твердое основание в вертикальном положении относительно основания;
  3. На этапе монтажа важно предусмотреть пространство для свободного доступа к смотровой крышке;
  4. Устанавливаем соединения выходных валов с приводом рабочего оборудования. Предварительно все части соединения нагреваются до 100-150 °C;
  5. Перед запуском необходимо наполнить корпус редуктора смазочным маслом до уровня контрольной трубки;
  6. Проверяем правильность монтажа запуском редуктора вхолостую без нагрузки.

Техническое обслуживание

Для корректной работы редуктора необходимо производить регулярный осмотр в рамках ТО1, ТО2, ЕО:

  1. контроль уровня нагрузки;
  2. проверка плотности болтовых соединений – гаек и болтов;
  3. проверка уровня масла в корпусе редуктора;
  4. слив и долив масла, проверка отсутствие течи масла;
  5. контроль уровня шума;
  6. осмотр мест соединений редуктора с двигателем.

Слив и залив масла производится через смотровой люк, расположенный на крышке редуктора. Работа со смазывающей жидкостью должна производиться только после остановки редуктора. Корпус не должен нагреваться более чем на 70 °C. В процессе работы редуктор не должен издавать посторонних шумов. При обнаружении такой проблемы необходимо остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

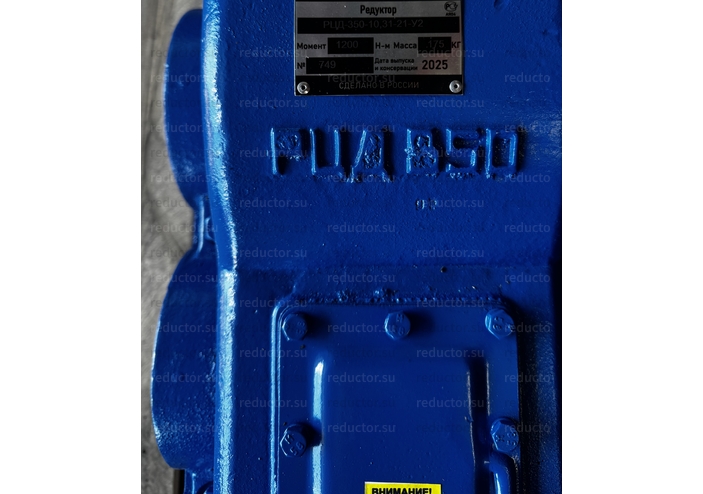

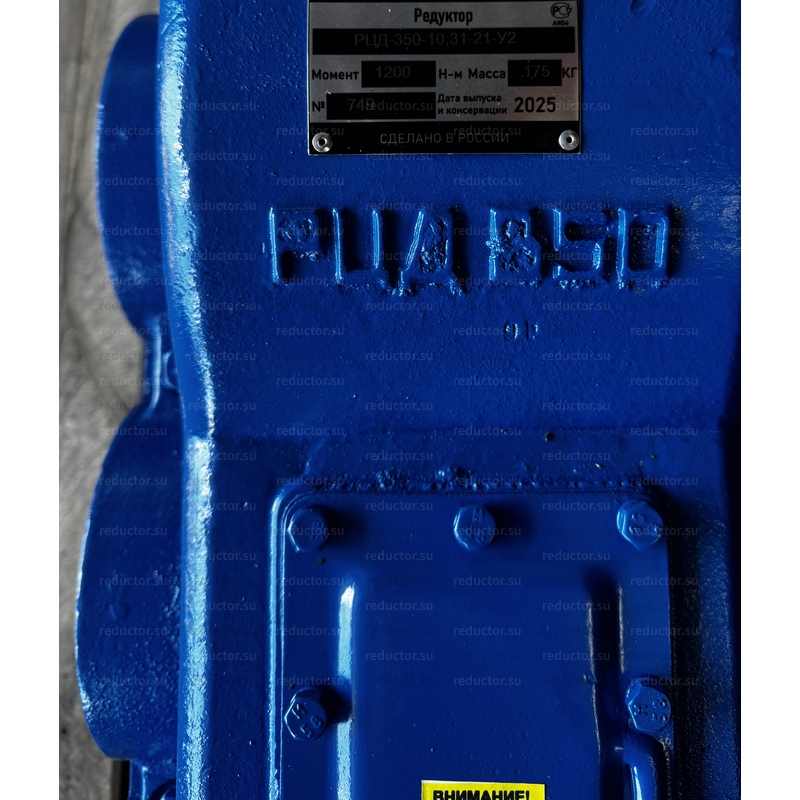

Условное обозначение редуктора

Редуктор РЦД-350-25-12-Ц-У-3, где:

  • РЦД – серия редуктора;
  • 350 – межосевое расстояние выходной ступени, мм;
  • 25 – передаточное отношение;
  • 12 – вариант сборки;
  • Ц – исполнение конца выходного вала;
  • У – климатическое исполнение;
  • 3 – категория размещения по ГОСТ 15150-69.
