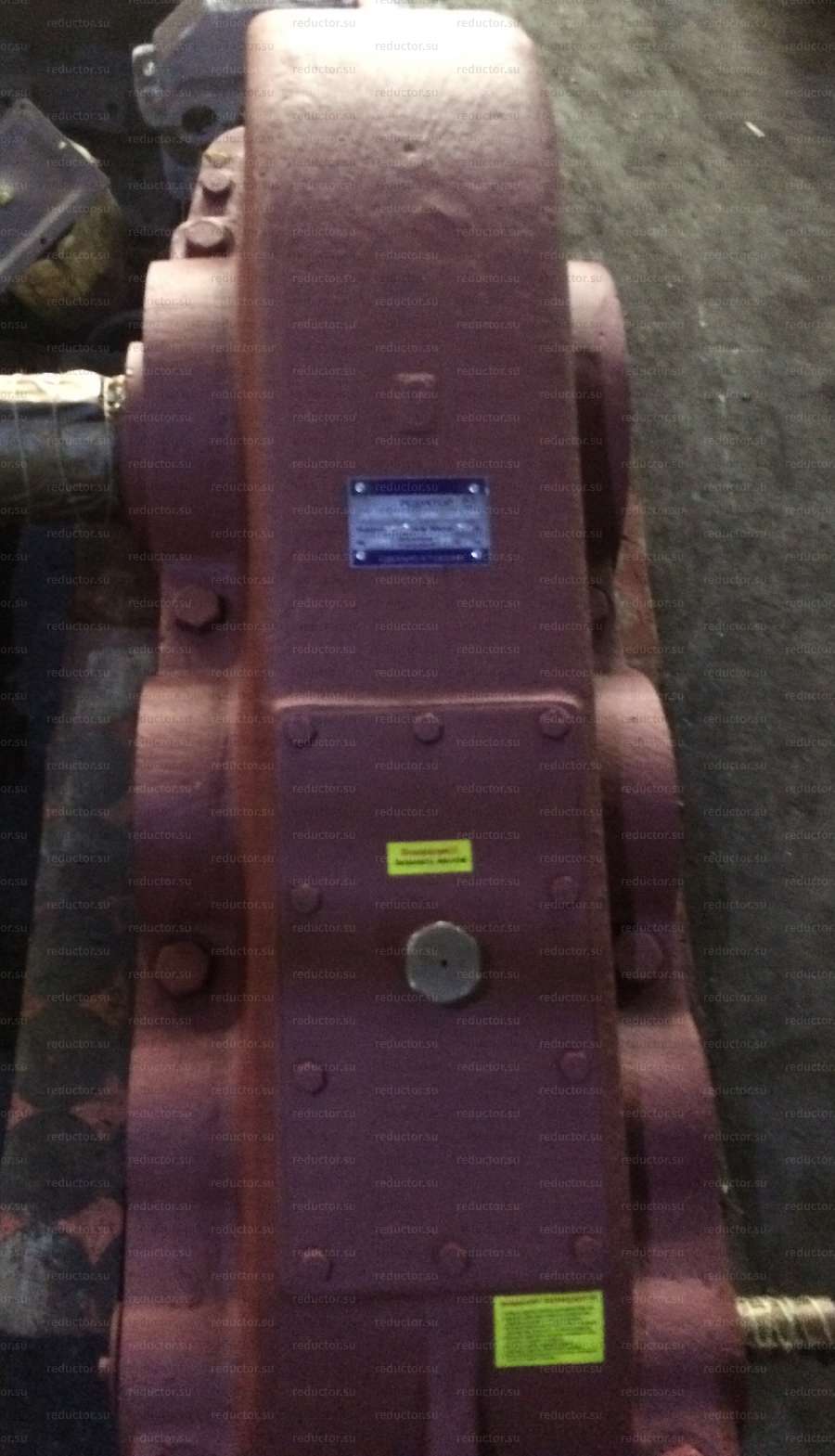

Редуктор ЦТНД-400
Есть в наличии
315 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
315000
Типоразмер (межосевое расстояние), мм
400
Количество ступеней (передач)
3
Передаточное отношение (число)
63
Передаточное отношение (число)
80
Передаточное отношение (число)
100
Передаточное отношение (число)
125
Передаточное отношение (число)
160
Передаточное отношение (число)
200
Номинальный крутящий момент на выходном валу
17000
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Серия
ЦТНД
Тип
цилиндрический
Вариант сборки
11
Вариант сборки
12
Вариант сборки
21
Вариант сборки
22
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Климатическое исполнение
У
Климатическое исполнение
Т
Габаритные и присоединительные размеры
Описание
Типоразмер редуктораАСАБАПАТАА1А2ВВ1В2HH1hLL1L2L3dnМасса
ммшткг
ЦТНД-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}810160250400720240170425340430820425401385860455307338940
Типоразмер редуктораdlbtd1l1b1t1
мм
ЦТНД-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}4082124314020036148

Конструктивные особенности и преимущества

Редуктор ЦТНД-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} состоит из надежного чугунного корпуса с крышкой, внутри которого расположена трехступенчатая цилиндрическая передача, в виде валов с насаженной шестерней.

Конструктивная особенность редуктора заключается в принципе зацепления зубчатых колес. В данном редукторе установлено круговинтовое зацепление Новикова с диагональным расположением зубьев. Этот способ зацепления подходит для работы с особенно сильными нагрузками, когда необходима передача высокого крутящего момента.

Редукторы типоразмера ЦТНД-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} могут использоваться в любых погодных условиях за счет герметичности и надежности стального корпуса. Они рассчитаны работу в непрерывном и повторно-кратковременном режиме, и с одинаковой стойкостью справляются с разным характером нагрузок.

Устройство представлено в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Особенность работы: повторно-кратковременная с периодическими остановками, долговременная;
  • Частотность вращения валов: не более 1000 об/мин;
  • Возможность вращения валов: в любую сторону;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}} неагрессивный климат с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Перед монтажом редуктора с его поверхностей удаляется консервационная смазка, при помощи растворителя обезжириваются места соединений, редуктор очищается от грязи и пыли;
  2. Редуктор и контактируемые с ним механизмы устанавливаются на твердое основание в вертикальном положении относительно основания;
  3. На этапе монтажа важно предусмотреть пространство для свободного доступа к смотровой крышке;
  4. Устанавливаем соединения выходных валов с приводом рабочего оборудования. Предварительно все части соединения нагреваются до 100-150 °C;
  5. Перед запуском необходимо наполнить корпус редуктора смазочным маслом до уровня контрольной трубки;
  6. Проверяем правильность монтажа запуском редуктора вхолостую без нагрузки.

Техническое обслуживание

Для корректной работы редуктора необходимо производить регулярный осмотр в рамках ТО1, ТО2, ЕО:

  1. контроль уровня нагрузки;
  2. проверка плотности болтовых соединений — гаек и болтов;
  3. проверка уровня масла в корпусе редуктора;
  4. слив и долив масла, проверка отсутствие течи масла;
  5. контроль уровня шума;
  6. осмотр мест соединений редуктора с двигателем.

Слив и залив масла производится через смотровой люк, расположенный на крышке редуктора. Работа со смазывающей жидкостью должна производиться только после остановки редуктора. Корпус не должен нагреваться более чем на 70 °C. В процессе работы редуктор не должен издавать посторонних шумов. При обнаружении такой проблемы необходимо остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

Условное обозначение редуктора

Редуктор ЦТНД-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • ЦТНД — серия редуктора;
  • {{tiporazmer}} — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
