Редуктор ВКУ-750
Есть в наличии
220 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
220000
Частота вращения входного вала
1000
Климатическое исполнение
У
Категория размещения
2
Серия
ВКУ
Тип
цилиндрический
Количество ступеней (передач)
3
Вариант сборки
11
Вариант сборки
12
Вариант сборки
13
Вариант сборки
21
Вариант сборки
22
Вариант сборки
23
Вариант сборки
31
Вариант сборки
32
Вариант сборки
33
Передаточное отношение (число)
18
Передаточное отношение (число)
20
Передаточное отношение (число)
22.4
Передаточное отношение (число)
25
Передаточное отношение (число)
28
Передаточное отношение (число)
31.5
Передаточное отношение (число)
35.5
Передаточное отношение (число)
40
Передаточное отношение (число)
45
Передаточное отношение (число)
50
Передаточное отношение (число)
56
Передаточное отношение (число)
63
Передаточное отношение (число)
71
Передаточное отношение (число)
80
Передаточное отношение (число)
90
Передаточное отношение (число)
100
Передаточное отношение (число)
112
Передаточное отношение (число)
125
Передаточное отношение (число)
140
Масса
820
Номинальный крутящий момент на выходном валу
14900
Исполнение конца выходного вала
Ц
Типоразмер (межосевое расстояние), мм
750

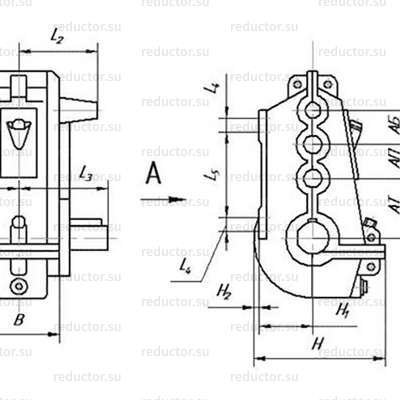

Габаритные и присоединительные размеры
Описание
Типоразмер редуктораAБAПAТBB1HH1H2LL1L2L3L4L5L6d
мм
ВКУ-750-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}200250300435445675290120028437044011044038526
Типоразмер редуктораdd1ll1btd3l2b1t1
мм
ВКУ-750-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}50M36×311085122612516532136

Конструктивные особенности и преимущества

Вертикальный крановый редуктор ВКУ-750-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} имеет трехступенчатую горизонтальную передачу, в виде быстроходного и тихоходного валов, и двух промежуточных ступеней между ними. В отличии от других крановых редукторов, в корпусе ВКУ-750-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} имеется съёмная боковая стенка. Это значительно упрощает осмотр и техническое обслуживание устройства. У корпуса редуктора есть крышка для залива масла и мерный щуп чтобы следить за уровнем смазочной жидкости. Редуктор хорошо справляется с пульсирующей нагрузкой, частыми пусками и остановками.

Устройство представлено в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}. Конец выходного вала представлен в {{ispolnenie-konca-vyhodnogo-vala__text1}} исполнении. Редуктор данного типоразмера может использоваться в условиях {{klimaticheskoe-ispolnenie__text1}} климата с категорией размещения {{kategoriya-razmeshcheniya}} согласно ГОСТу 15150-69.

Условия работы

  • Редуктор рассчитан на повторно-кратковременную работу;
  • Поддерживает 4 режима работы: однонаправленную, реверсивную, постоянную и переменную;
  • Валы вращаются в любом направлении;
  • Частота вращения входного вала — не более 1500 об/мин;
  • Допускается к работе в умеренном климате по ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Необходимо соблюдать условия хранения редуктора, до его установки. Рекомендуется держать редуктор в закрытом помещении, чтобы исключить попадание влаги и механические повреждения;
  2. Монтаж редуктора производится на подготовленную жесткую опору исключительно в вертикальном положении относительно его основания;
  3. Прежде чем запустить работу редуктора, необходимо провернуть его в холостую;
  4. Перед запуском редуктора необходимо залить смазочное масло.

Техническое обслуживание

  1. Масло в редукторе не должно нагреваться выше 80°C. Если вы обнаружили такую проблему, необходимо срочно остановить работу редуктора и устранить причину нагрева. Подшипники и места опирания тоже не должны слишком нагреваться.
  2. При долговременной эксплуатации редуктора уровень масла проверяется перед каждым запуском. При периодической или кратковременной работе уровень жидкости проверяется ежесменно.
  3. Исправный редуктор не должен издавать стуков и скрежета в процессе работы. При обнаружении посторонних шумов необходимо остановить работу редуктора и устранить причину неисправности.
  4. Необходимо соблюдать периодичность в замене смазочной жидкости. Замена масла в цилиндрическом редукторе производится каждые 1000-2000 часов работы.

Условное обозначение редуктора

Редуктор ВКУ-750-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • ВКУ — серия редуктора;
  • 750 — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
