Кран полнопроходной Маршал 11с67п СУФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п СУФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой укороченный разборный. Полный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе – произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п СУФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	25, 16, 40

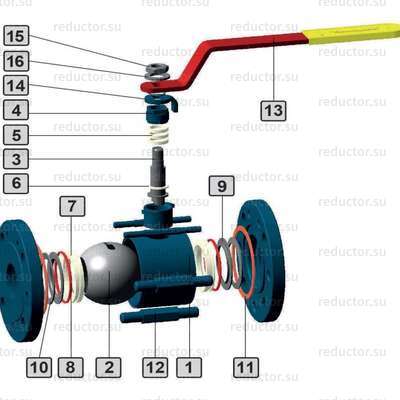

Кран полнопроходной Маршал 11с67п СУФ.00.1 — Конструкция

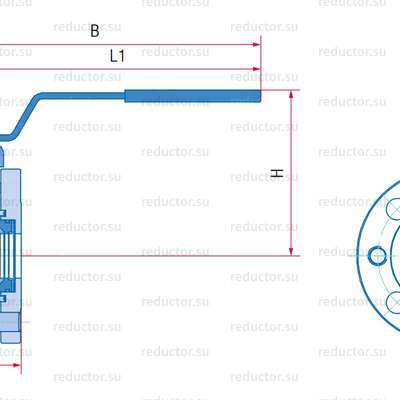

Кран полнопроходной Маршал 11с67п СУФ.00.1 — Габаритные и присоединительные размеры

сталь 20 (У1)	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	мм										шт	кг	м³/ч
PN16
11с67п СУФ.00.1.016.010	10	61	90	60	42	155	187	113	9	14	4	1,5	6
11с67п СУФ.00.1.016.015	15	61	90	65	47	155	187	113	12,5	14	4	1,6	16,3
11с67п СУФ.00.1.016.020	20	71	105	75	58	155	192	116	17	14	4	2,3	29,5
11с67п СУФ.00.1.016.025	25	83	115	85	68	155	198	120	24	14	4	3,1	43
11с67п СУФ.00.1.016.032	32	70	135	100	78	247	282	148	30	18	4	4	89
11с67п СУФ.00.1.016.040	40	76	145	110	88	247	287	151	37	18	4	4,73	230
11с67п СУФ.00.1.016.050	50	96	160	125	102	247	295	147	48	18	4	6,43	265
11с67п СУФ.00.1.016.065	65	112	180	145	122	313	370	170	64	18	8	8	540
11с67п СУФ.00.1.016.080	80	124	195	160	133	313	376	178	75	18	8	9,97	873
11с67п СУФ.00.1.016.100	100	172	215	180	158	668	754	171	98	18	8	21,2	1390
11с67п СУФ.00.1.016.125	125	183	245	210	184	668	760	188	123	18	8	29,4	1707
11с67п СУФ.00.1.016.150	150	229	310	240	212	668	783	215	148	22	8	43,6	2024
PN25
11с67п СУФ.00.1.025.010	10	61	90	60	42	155	187	113	9	14	4	1,5	6
11с67п СУФ.00.1.025.015	15	61	95	65	47	155	187	113	12,5	14	4	1,6	16,3
11с67п СУФ.00.1.025.020	20	71	105	75	58	155	192	116	17	14	4	2,3	29,5
11с67п СУФ.00.1.025.025	25	83	115	85	68	155	198	120	24	14	4	3,1	43
11с67п СУФ.00.1.025.032	32	70	135	100	78	247	282	148	30	18	4	4	89
11с67п СУФ.00.1.025.040	40	76	145	110	88	247	287	151	37	18	4	4,73	230
11с67п СУФ.00.1.025.050	50	96	160	125	102	247	295	147	48	18	4	6,43	265
11с67п СУФ.00.1.025.065	65	112	180	145	122	313	370	170	64	18	8	8	540
11с67п СУФ.00.1.025.080	80	124	195	160	133	313	376	178	75	18	8	10	873
11с67п СУФ.00.1.025.100	100	172	230	190	158	668	754	171	98	22	8	21,2	1390
11с67п СУФ.00.1.025.125	125	183	270	220	184	668	760	188	123	26	8	29,4	1707
11с67п СУФ.00.1.025.150	150	229	300	250	212	668	783	215	148	26	8	43,6	2024
PN40
11с67п СУФ.00.1.040.010	10	65	90	60	42	155	189	113	9	14	4	1,7	6
11с67п СУФ.00.1.040.015	15	65	95	65	47	155	189	113	12,5	14	4	1,8	16,3
11с67п СУФ.00.1.040.020	20	75	105	75	58	155	194	116	17	14	4	2,5	29,5
11с67п СУФ.00.1.040.025	25	87	115	85	68	155	200	120	24	14	4	3,4	43
11с67п СУФ.00.1.040.032	32	74	135	100	78	227	284	148	30	18	4	4,46	89
11с67п СУФ.00.1.040.040	40	80	145	110	88	280	289	151	37	18	4	5,19	230
11с67п СУФ.00.1.040.050	50	100	160	125	102	310	297	147	48	18	4	6,82	265
11с67п СУФ.00.1.040.065	65	116	180	145	122	310	372	170	64	18	8	8,7	540
11с67п СУФ.00.1.040.080	80	128	195	160	133	366	378	178	75	18	8	10,52	873
11с67п СУФ.00.1.040.100	100	180	230	190	158	665	758	171	98	22	8	22,8	1390
11с67п СУФ.00.1.040.125	125	193	270	220	184	665	765	188	123	26	8	32,45	1707
11с67п СУФ.00.1.040.150	150	239	310	250	212	665	788	215	148	26	8	48	2024
