Кран полнопроходной Маршал 10нж46фт ЛФ.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 10нж46фт ЛФ.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой, и других отраслях промышленности.

Кран шаровой разборный. Полный проход. Фланцевое исполнение. Корпус литой из нержавеющей стали. Корпус разборный, из двух частей. Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются фторопластовыми прокладками. Управление краном производится вручную поворотом рычага на 90° до упоров. В открытом положении крана рычаг расположен вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 10нж46фт ЛФ.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь нержавеющая
Минимальная температура окружающей среды	не ниже –60°С (ХЛ1)
Производитель	Маршал
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Температура рабочей среды	от –60°С; до +200°С (ХЛ1)
Тип затвора	Шаровый
Тип управления	Рукоятка
Условное (номинальное) давление PN (Ру)	25

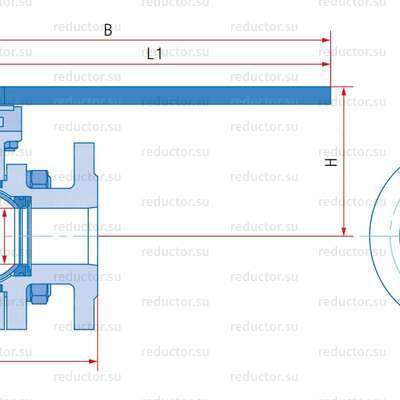

Кран полнопроходной Маршал 10нж46фт ЛФ.01.1 — Габаритные и присоединительные размеры

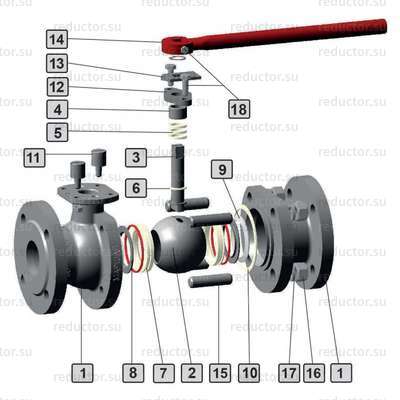

Кран полнопроходной Маршал 10нж46фт ЛФ.01.1 — Конструкция

Нерж. сталь (ХЛ1)	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
Нерж. сталь (ХЛ1)	мм										шт	кг	м³/ч
PN16
10нж45фт ЛФ.01.1.016.015	15	108	95	65	47	170	211	85	12,5	14	4	2,7	16,3
10нж45фт ЛФ.01.1.016.020	20	117	105	75	58	170	216	89	17	14	4	3,15	29,5
10нж45фт ЛФ.01.1.016.025	25	127	115	85	68	170	218	95	24	14	4	4,15	43
10нж45фт ЛФ.01.1.016.032	32	140	135	100	78	300	358	96	30	18	4	7,3	89
10нж45фт ЛФ.01.1.016.040	40	165	145	110	88	300	366	103	37	18	4	8,6	230
10нж45фт ЛФ.01.1.016.050	50	180	160	125	102	300	380	131	48	18	4	13,6	265
10нж45фт ЛФ.01.1.016.065	65	200	180	145	122	385	475	153	64	18	8	16	540
10нж45фт ЛФ.01.1.016.080	80	210	195	160	133	385	480	160	75	18	8	19,5	873
10нж45фт ЛФ.01.1.016.100	100	230	215	180	158	500	605	185	98	18	8	27,6	1390
10нж45фт ЛФ.01.1.016.125	125	255	245	210	184	500	630	200	123	18	8	36,5	1707
10нж45фт ЛФ.01.1.016.150	150	280	280	240	212	500	642	232	148	22	8	50,8	2024
10нж45фт ЛФ.01.1.016.200	200	330	335	295	268	1030	1197	308	195	22	12	89	2720
10нж45фт ЛФ.01.3.016.250	250	450	405	355	320	—	507	632	245	26	12	175	12750
10нж45фт ЛФ.01.3.016.300	300	610	610	410	370	—	610	741	295	26	12	292	19550
PN25
10нж46фт ЛФ.01.1.025.015	15	130	95	65	47	170	223	85	12,5	14	4	3,1	16,3
10нж46фт ЛФ.01.1.025.020	20	150	105	75	58	170	223	89	17	14	4	3,8	29,5
10нж46фт ЛФ.01.1.025.025	25	160	115	85	68	170	237	95	24	14	4	4,9	43
10нж46фт ЛФ.01.1.025.032	32	180	135	100	78	300	390	96	30	18	4	8,25	89
10нж46фт ЛФ.01.1.025.040	40	200	145	110	88	300	400	103	37	18	4	9,7	230
10нж46фт ЛФ.01.1.025.050	50	250	160	125	102	300	425	131	48	18	4	15,5	265
10нж46фт ЛФ.01.1.025.065	65	270	180	145	122	385	520	153	64	18	8	20,5	540
10нж46фт ЛФ.01.1.025.080	80	280	195	160	133	385	525	160	75	18	8	23,2	873
10нж46фт ЛФ.01.1.025.100	100	300	230	190	158	500	650	185	98	22	8	35	1390
10нж46фт ЛФ.01.1.025.125	125	325	270	220	184	500	663	200	123	26	8	50	1707
10нж46фт ЛФ.01.1.025.150	150	350	300	250	212	500	675	232	148	26	8	67	2024
10нж46фт ЛФ.01.1.025.200	200	400	360	310	278	1030	1230	308	195	26	12	119	2720
10нж46фт ЛФ.01.3.025.250	250	450	425	370	335	—	507	632	245	30	12	195,5	12750
10нж46фт ЛФ.01.3.025.300	300	648	485	430	390	—	648	741	295	30	16	328,5	19550
