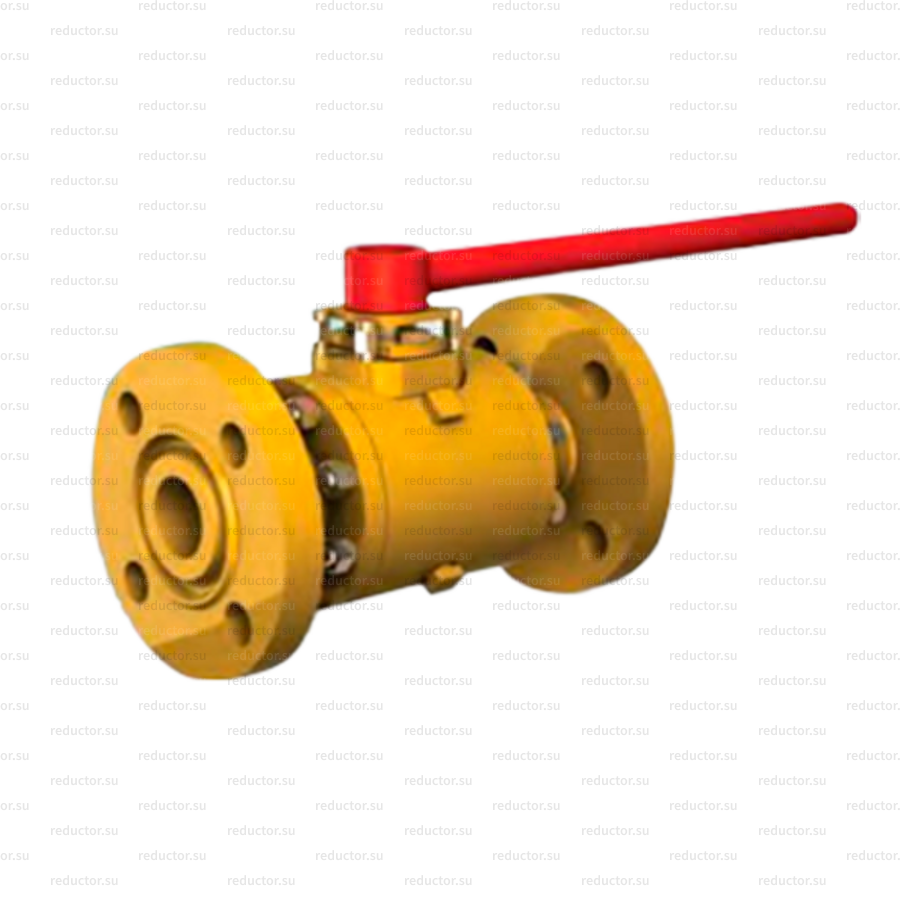

Кран полнопроходной Маршал 11с67п РФ.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п РФ.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный. Полный проход. Фланцевое исполнение — фланец под прокладку овального сечения. Корпус разборный. Запорный шар плавающий. Полиуретановые седла в металлических обоймах прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Дренажная пробка для сброса из корпуса воды и конденсата. Клапан сброса давления. Управление краном производится вручную поворотом рукоятки на 90° до упоров. Ось рукоятки параллельна оси отверстия в шаре и ее положение является указателем открытия-закрытия крана. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п РФ.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1), не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана; возможно изготовление кранов для рабочих сред с повышенным содержанием сероводорода с корпусом из легированной стали 13ХФА
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С до +80°С; возможно изготовление кранов для рабочих сред с температурой от –40°С до +150°C с уплотнениями из полимера ТЕКАПИК/TECAPEEK (Полиэфирэфиркетон, PEEK)
Тип затвора	Шаровый
Тип управления	Редуктор, Рукоятка, Электропривод
Условное (номинальное) давление PN (Ру)	63, 80, 100, 160

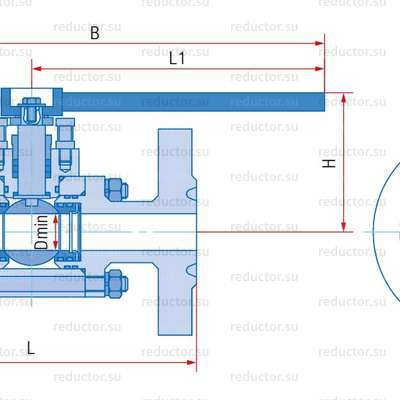

Кран полнопроходной Маршал 11с67п РФ.01.1 — Габаритные и присоединительные размеры

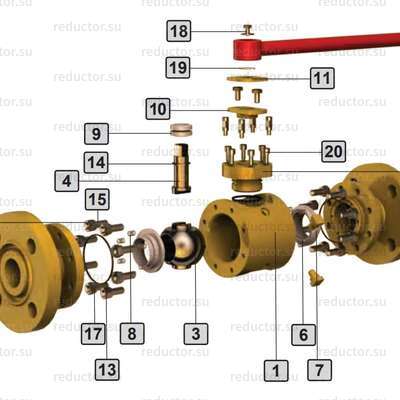

Кран полнопроходной Маршал 11с67п РФ.01.1 — Конструкция

сталь 09Г2С (ХЛ1)	DN	L	D	D1	D2	L1	H	B	Dmin	d	n	Масса	Kv
сталь 09Г2С (ХЛ1)	мм										шт	кг	м³/ч
PN63
11с67п РФ.01.1.063.015	15	165	105	75	55	170	108	253	12,5	14	4	6,5	16,3
11с67п РФ.01.1.063.020	20	190	125	90	58	170	110	265	17	18	4	8,7	29,5
11с67п РФ.01.1.063.025	25	216	135	100	68	300	101	408	24	18	4	12,4	43
11с67п РФ.01.1.063.032	32	229	150	110	78	300	105	415	30	22	4	13,8	89
11с67п РФ.01.1.063.040	40	241	165	125	88	300	119	421	37	22	4	21,2	230
PN80
11с67п РФ.01.1.080.015	15	165	105	75	55	170	108	253	12,5	14	4	6,5	16,3
11с67п РФ.01.1.080.020	20	190	125	90	58	170	110	265	17	18	4	8,7	29,5
11с67п РФ.01.1.080.025	25	216	135	100	68	300	101	408	24	18	4	12,4	43
11с67п РФ.01.1.080.032	32	229	150	110	78	300	105	415	30	22	4	13,8	89
11с67п РФ.01.1.080.040	40	241	165	125	88	300	119	421	37	22	4	21,2	230
PN100
11с67п РФ.01.1.100.015	15	165	105	75	55	170	108	253	12,5	14	4	6,5	16,3
11с67п РФ.01.1.100.020	20	190	125	90	58	170	110	265	17	18	4	8,7	29,5
11с67п РФ.01.1.100.025	25	216	135	100	68	300	101	408	24	18	4	12,4	43
11с67п РФ.01.1.100.032	32	229	150	110	78	300	105	415	30	22	4	13,8	89
11с67п РФ.01.1.100.040	40	241	165	125	88	300	119	421	37	22	4	21,2	230
PN160
11с67п РФ.01.1.160.015	15	230	105	75	55	170	108	285	12,5	14	4	8,5	16,3
11с67п РФ.01.1.160.020	20	260	125	90	58	170	110	300	17	18	4	10,8	29,5
11с67п РФ.01.1.160.025	25	260	135	100	68	300	101	430	24	18	4	14,0	43
11с67п РФ.01.1.160.032	32	300	150	110	78	300	105	450	30	22	4	16,0	89
11с67п РФ.01.1.160.040	40	300	165	125	88	300	119	450	37	22	4	25,3	230
