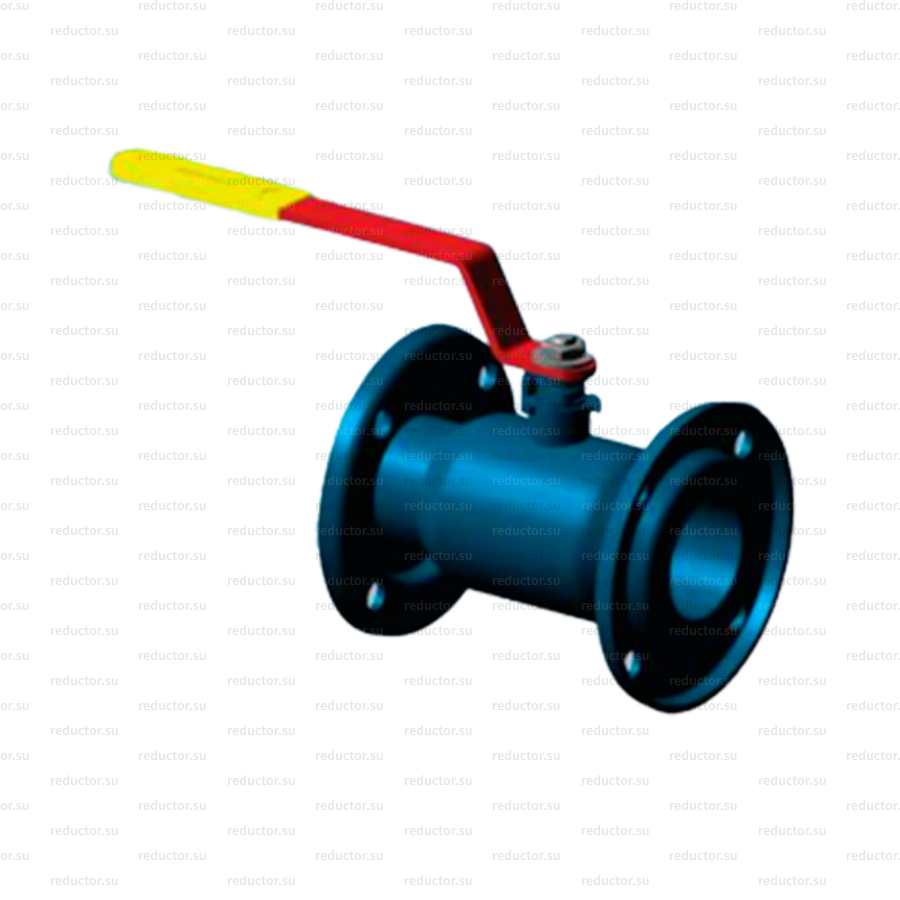

Кран неполнопроходной Маршал 11с67п 2ЦФШ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран неполнопроходной Маршал 11с67п 2ЦФШ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые со штампованным фланцем предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой цельносварной. Неполный проход. Фланцевое исполнение. Корпус неразборный. Из углеродисой стали. Все части корпуса соединены сваркой. Кран не требует технического обслуживания и ремонта. Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран неполнопроходной Маршал 11с67п 2ЦФШ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Способ крепления	Фланцевый
Температура рабочей среды	от –40°С до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Рукоятка
Условное (номинальное) давление PN (Ру)	40

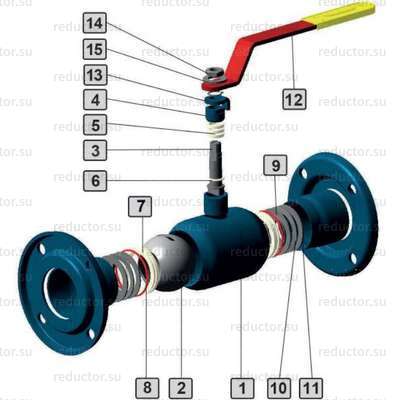

Кран неполнопроходной Маршал 11с67п 2ЦФШ.00.1 — Конструкция

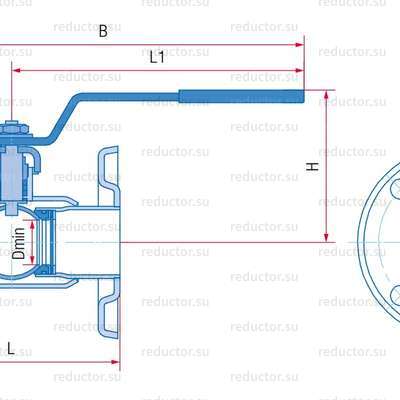

Кран неполнопроходной Маршал 11с67п 2ЦФШ.00.1 — Габаритные и присоединительные размеры

сталь 20 (У1)	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	мм										шт	кг	м³/ч
PN16
11с67п 2ЦФШ.00.1.016.020/015	20	117	105	75	58	155	214	113	12,5	14	4	1,3	10
11с67п 2ЦФШ.00.1.016.025/020	25	127	116	85	68	155	219	116	17	14	4	1,63	21
11с67п 2ЦФШ.00.1.016.032/025	32	140	136	100	78	155	225	121	24	18	4	2,07	32
11с67п 2ЦФШ.00.1.016.040/032	40	165	145	110	88	247	330	148	30	18	4	3,08	60
11с67п 2ЦФШ.00.1.016.050/040	50	180	160	125	102	247	337	152	37	18	4	3,97	150
11с67п 2ЦФШ.00.1.016.065/050	65	200	180	145	122	247	347	146	48	18	8	5,02	160
11с67п 2ЦФШ.00.1.016.080/065	80	210	195	160	133	313	418	170	64	18	8	6,7	380
11с67п 2ЦФШ.00.1.016.100/080	100	230	218	180	158	313	428	176	75	18	8	8,98	510
11с67п 2ЦФШ.00.1.016.125/100	125	255	252	210	184	668	796	169	98	18	8	14,95	590
11с67п 2ЦФШ.00.1.016.150/125	150	280	278	240	212	668	808	184	123	22	8	18,91	680
11с67п 2ЦФШ.00.1.016.200/150	200	330	346	295	268	668	833	214	148	22	12	32,62	1830
PN25
11с67п 2ЦФШ.00.1.025.020/015	20	117	105	75	58	155	214	113	12,5	14	4	1,3	10
11с67п 2ЦФШ.00.1.025.025/020	25	127	116	85	68	155	219	116	17	14	4	1,63	21
11с67п 2ЦФШ.00.1.025.032/025	32	140	136	100	78	155	225	121	24	18	4	2,07	32
11с67п 2ЦФШ.00.1.025.040/032	40	165	145	110	88	247	330	148	30	18	4	3,08	60
11с67п 2ЦФШ.00.1.025.050/040	50	180	160	125	102	247	337	152	37	18	4	3,97	150
11с67п 2ЦФШ.00.1.025.065/050	65	200	180	145	122	247	347	146	48	18	8	5,02	160
11с67п 2ЦФШ.00.1.025.080/065	80	210	195	160	133	313	418	170	64	18	8	6,7	380
11с67п 2ЦФШ.00.1.025.100/080	100	230	231	190	158	313	428	176	75	22	8	9,51	510
11с67п 2ЦФШ.00.1.025.125/100	125	255	270	220	184	668	796	169	98	26	8	15,65	590
11с67п 2ЦФШ.00.1.025.150/125	150	280	301	250	212	668	808	184	123	26	8	20,87	680
11с67п 2ЦФШ.00.1.025.200/150	200	330	361	310	278	668	833	214	123	26	12	33,95	1830
PN40
11с67п 2ЦФШ.00.1.040.020/015	20	117	105	75	58	155	214	113	12,5	14	4	1,3	10
11с67п 2ЦФШ.00.1.040.025/020	25	127	116	85	68	155	219	116	17	14	4	1,63	21
11с67п 2ЦФШ.00.1.040.032/025	32	140	136	100	78	155	225	121	24	18	4	2,07	32
11с67п 2ЦФШ.00.1.040.040/032	40	165	145	110	88	247	330	148	30	18	4	3,08	60
11с67п 2ЦФШ.00.1.040.050/040	50	180	160	125	102	247	337	152	37	18	4	3,97	150
