Кран полнопроходной Маршал 11с67п 5СФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п 5СФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах паро-, а также водоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный. Полный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седnами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. Положение рукоятки является указателем открытия-закрытия крана. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п 5СФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1, XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1), не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	пар, вода
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1), от –60°С; до +200°С (ХЛ1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	16, 25, 40

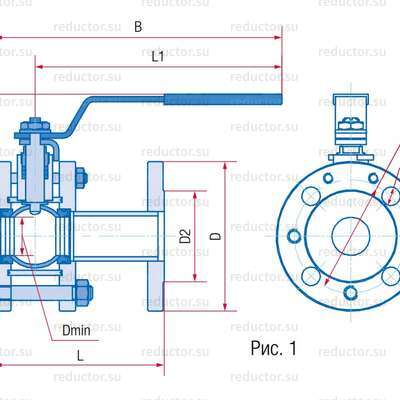

Рис.1 Кран полнопроходной Маршал 11с67п 5СФ.00.1 — Габаритные и присоединительные размеры

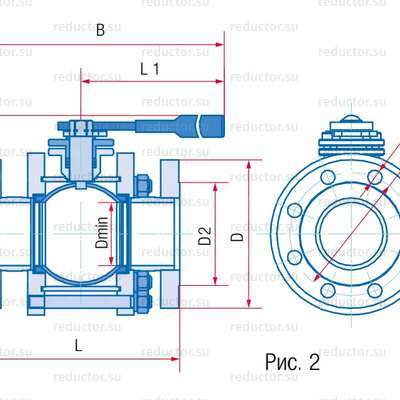

Рис.2 Кран полнопроходной Маршал 11с67п 5СФ.00.1 — Габаритные и присоединительные размеры

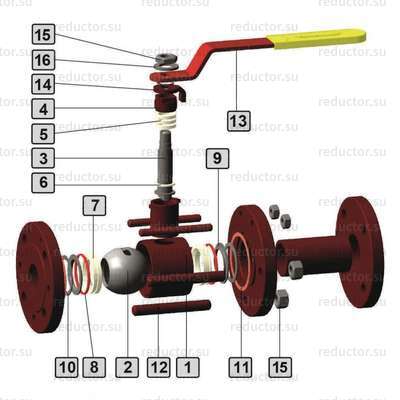

Кран полнопроходной Маршал 11с67п 5СФ.00.1 — Конструкция

сталь 20 (У1)	Рис.	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	Рис.	мм										шт	кг	м³/ч
PN16
11с67п 5СФ.00.1.016.010	1	10	102	90	60	42	155	187	113	9	14	4	2,18	6
11с67п 5СФ.00.1.016.015		15	108	95	65	47	155	187	113	12,5	14	4	2,32	16,3
11с67п 5СФ.00.1.016.020		20	117	105	75	58	155	192	116	17	14	4	3,27	29,5
11с67п 5СФ.00.1.016.025		25	127	115	85	68	155	198	120	24	14	4	4,22	43
11с67п 5СФ.00.1.016.032		32	140	135	100	78	247	282	148	30	18	4	6,04	89
11с67п 5СФ.00.1.016.040		40	165	145	110	88	247	287	151	37	18	4	7	230
11с67п 5СФ.00.1.016.050		50	180	160	125	102	247	295	147	48	18	4	9,20	265
11с67п 5СФ.00.1.016.065		65	200	180	145	122	313	370	170	64	18	8	11,78	540
11с67п 5СФ.00.1.016.080		80	210	195	160	133	313	376	178	75	18	8	13,95	873
11с67п 5СФ.00.1.016.100		100	230	215	180	158	668	596	171	98	18	8	24,4	1390
11с67п 5СФ.00.1.016.125		125	255	245	210	184	668	596	188	123	18	8	35,27	1707
11с67п 5СФ.00.1.016.150		150	280	280	240	212	668	782	216	148	22	8	46	2024
11с67п 5СФ.00.1.016.200		200	330	335	295	268	803	936	271	195	22	12	79,73	2720
PN25
11с67п 5СФ.00.1.025.010	1	10	130	90	60	42	155	187	113	9	14	4	2,23	6
11с67п 5СФ.00.1.025.015		15	130	95	65	47	155	187	113	12,5	14	4	2,43	16,3
11с67п 5СФ.00.1.025.020		20	150	105	75	58	155	192	116	17	14	4	3,37	29,5
11с67п 5СФ.00.1.025.025		25	160	115	85	68	155	198	120	24	14	4	4,3	43
11с67п 5СФ.00.1.025.032		32	180	135	100	78	247	282	148	30	18	4	6,14	89
11с67п 5СФ.00.1.025.040		40	200	145	110	88	247	287	151	37	18	4	7,2	230
11с67п 5СФ.00.1.025.050		50	250	160	125	102	247	295	147	48	18	4	9,5	265
11с67п 5СФ.00.1.025.065		65	270	180	145	122	313	370	170	64	18	8	12,2	540
11с67п 5СФ.00.1.025.080		80	280	195	160	133	313	376	178	75	18	8	14,7	873
11с67п 5СФ.00.1.025.100	2	100	300	230	190	158	668	596	171	98	22	8	25,7	1390
11с67п 5СФ.00.1.025.125		125	325	270	220	184	668	596	188	123	26	8	36,6	1707
11с67п 5СФ.00.1.025.150		150	350	300	250	212	668	782	216	148	26	8	48,6	2024
11с67п 5СФ.00.1.025.200		200	400	360	310	278	803	936	271	195	26	12	85,5	2720
PN40
11с67п 5СФ.00.1.040.010	1	10	130	90	60	42	247	280	135	9	14	4	3	6
11с67п 5СФ.00.1.040.015		15	130	95	65	47	247	280	135	12,5	14	4	3,2	16,3
11с67п 5СФ.00.1.040.020		20	150	105	75	58	247	285	139	17	14	4	4,3	29,5
11с67п 5СФ.00.1.040.025		25	160	115	85	68	247	290	143	24	14	4	5,5	43
11с67п 5СФ.00.1.040.032		32	180	135	100	78	247	282	151	30	18	4	7,2	89
11с67п 5СФ.00.1.040.040		40	200	145	110	88	247	289	158	37	18	4	8,6	230
11с67п 5СФ.00.1.040.050		50	216	160	125	102	247	295	147	48	18	4	11,2	265
