Кран полнопроходной Маршал КШТГ СФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал КШТГ СФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые трёхходовые предназначены для переключения потока рабочей среды с одной линии на другую на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный трёхходовой. Полный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар с Г-образным проходом, уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Переустановка крана производится вращением рукоятки до упора. При установке рукоятки вдоль корпуса поток проходит из патрубка А к патрубку В. При установке ручки перпендикулярно корпусу крана поток проходит из патрубка А к патрубку Б. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал КШТГ СФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	16, 25, 40

Рис.1 Кран полнопроходной Маршал КШТГ СФ.00.1 — Габаритные и присоединительные размеры

Рис.2 Кран полнопроходной Маршал КШТГ СФ.00.1 — Габаритные и присоединительные размеры

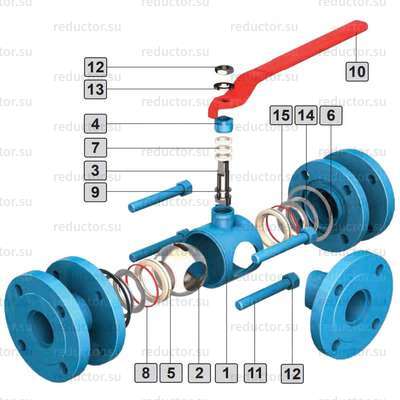

Кран полнопроходной Маршал КШТГ СФ.00.1 — Конструкция

сталь 20 (У1)	DN	L	D	D1	D2	L1	B	H	L2	Dmin	d	n	Масса
сталь 20 (У1)	мм											шт	кг
PN16
КШТГ СФ.00.1.016.015	15	160	95	65	47	155	235	113	80	12,5	14	4	4,0
КШТГ СФ.00.1.016.020	20	180	105	75	58	155	245	116	90	17	14	4	5,3
КШТГ СФ.00.1.016.025	25	190	115	85	68	155	250	121	95	24	14	4	7,6
КШТГ СФ.00.1.016.032	32	216	135	100	78	247	355	148	108	30	18	4	10,7
КШТГ СФ.00.1.016.040	40	222	145	110	88	247	358	156	111	37	18	4	12,8
КШТГ СФ.00.1.016.050	50	241	160	125	102	247	368	147	120,5	48	18	4	15,4
КШТГ СФ.00.1.016.065	65	290	180	145	122	313	458	170	145	64	18	8	22,5
КШТГ СФ.00.1.016.080	80	310	195	160	133	313	468	178	155	75	18	8	27,0
КШТГ СФ.00.1.016.100	100	350	215	180	158	668	843	180	175	98	18	8	41,7
КШТГ СФ.00.1.016.125	125	400	245	210	184	668	868	184	200	123	18	8	60,0
КШТГ СФ.00.1.016.150	150	480	280	240	212	668	908	235	240	148	22	8	72,5
КШТГ СФ.00.1.016.200	200	600	335	295	268	803	1103	242	300	195	22	12	143
PN25
КШТГ СФ.00.1.025.015	15	160	95	65	47	155	235	113	80	12,5	14	4	4,1
КШТГ СФ.00.1.025.020	20	180	105	75	58	155	245	116	90	17	14	4	5,6
КШТГ СФ.00.1.025.025	25	190	115	85	68	155	250	121	95	24	14	4	7,6
КШТГ СФ.00.1.025.032	32	216	135	100	78	247	355	148	108	30	18	4	11,1
КШТГ СФ.00.1.025.040	40	222	145	110	88	247	358	156	111	37	18	4	13,5
КШТГ СФ.00.1.025.050	50	241	160	125	102	247	368	147	120,5	48	18	4	16,7
КШТГ СФ.00.1.025.065	65	290	180	145	122	313	458	170	145	64	18	8	23,3
КШТГ СФ.00.1.025.080	80	310	195	160	133	313	468	178	155	75	18	8	27,5
КШТГ СФ.00.1.025.100	100	350	230	190	158	668	843	180	175	98	22	8	42,0
КШТГ СФ.00.1.025.125	125	400	270	220	184	668	868	184	200	123	26	8	80
КШТГ СФ.00.1.025.150	150	480	300	250	212	668	908	235	240	148	26	8	93
КШТГ СФ.00.1.025.200	200	600	360	310	278	803	1103	242	300	195	26	12	154
PN40
КШТГ СФ.00.1.040.015	15	160	95	65	47	155	235	95	80	12,5	14	4	4,4
КШТГ СФ.00.1.040.020	20	180	105	75	58	155	245	97,5	90	17	14	4	5,8
КШТГ СФ.00.1.040.025	25	190	115	85	68	155	250	103	95	24	14	4	7,6
КШТГ СФ.00.1.040.032	32	216	135	100	78	247	355	133	108	30	18	4	11,7
КШТГ СФ.00.1.040.040	40	222	145	110	88	247	358	142,5	111	37	18	4	14,5
КШТГ СФ.00.1.040.050	50	241	160	125	102	247	368	147	120,5	48	18	4	17,6
КШТГ СФ.00.1.040.065	65	290	180	145	122	313	458	160	145	64	18	8	25,3
КШТГ СФ.00.1.040.080	80	310	195	160	133	313	468	168	155	75	18	8	28
КШТГ СФ.00.1.040.100	100	350	230	190	158	668	843	186	175	98	22	8	48
КШТГ СФ.00.1.040.125	125	400	270	220	184	668	868	201	200	123	26	8	90
КШТГ СФ.00.1.040.150	150	480	300	250	212	668	908	217	240	148	26	8	103
КШТГ СФ.00.1.040.200	200	600	360	320	285	803	1103	270	300	195	30	12	212
