Клапан питания котлов дисковый КРП-50Мд предназначен для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемый для нужд народного хозяйства.
Основные признаки клапана — стальной литой проходной фланцевый корпус с сальниковым уплотнением подвижных соединений, с четвертьоборотным электроприводом типа ЭТМ.
Технические характеристики
| Диаметр, Ду, мм |
50; 80 |
| Давление, Ру, МПа |
1,6; 2,5 |
| Температура окружающей среды, °С |
5 до 50 |
| Относительная влажность воздуха |
30-80% |
| Температура регулируемой среды, °С |
-20 до 200 |
| Среда |
Вода, пар и другие жидкие среды, нейтральные к материалам клапана |
| Протечка |
0,00% |
| Пропускная характеристика |
линейная |
| Присоединение к трубопроводу |
Фланцевое по ГОСТ 12815 |
Положение и способ монтажа
Клапан КРП-50Мд устанавливается в любом положении, кроме электропривод под клапаном , в месте удобном для проведения обслуживания и ревизии.
Гарантии
Гарантийный срок эксплуатации — 12 месяцев со дня ввода в эксплуатацию. Срок консервации — 5 лет. Срок службы — не менее 10 лет. Наработка на отказ – 80 000 часов.
Особенности клапана КРП-50Мд
- обеспечение высокой степени герметичности затвора
- нечувствительность к загрязнениям
- отсутствие износа при эксплуатации
- стабильность линейной расходной характеристики в течение всего периода эксплуатации
- обеспечение работы на высоких перепадах давления
Принцип действия

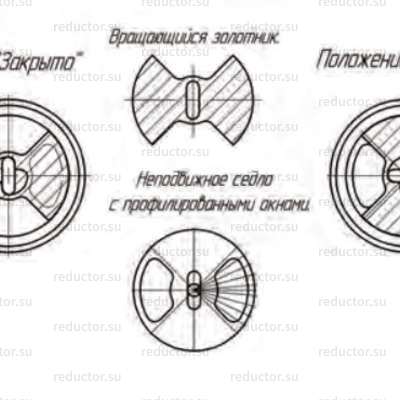

Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и соответственно расхода воды, поступающей в котел.
Технические данные и размеры
| Диаметр условного прохода, Ду, мм |
50 |
80 |
| Условная пропускная способность, Кvу, м³/ч |
3 |
5 |
8 |
12 |
20 |
18 |
28 |
33 |
| Тип соединения |
Фланцевое |
| Условное давление, Ру, МПа |
1,6; 2,5; 4,0 |
| Регулируемая среда |
Вода, пар |
| Температура регулируемой среды, °С |
До 200 |
| Тип электропривода |
ЭТМ-05 |
| Высота, мм |
380; 510* |
430; 540* |
| Строительная длина, мм |
230 |
310 |
| D1, мм |
165 |
200 |
| D2, мм |
125 |
160 |
| d/n отв. |
18/4 |
18/8 |
| Масса, кг |
17; 19* |
30; 32* |
Материалы деталей клапана КРП-50Мд
| Корпус клапана |
Сталь 35Л (GS-52) |
| Золотник |
Сталь 40X13 (X40Cr13) |
| Седло |
Керамика |
| Фланец |
Сталь 35Л (GS-52) |
| Уплотнение сальникового узла |
До 150 °С |
До 200 °С |
| Фторкаучук (FPM) |
Модифицированный фторопласт (PTFE) |

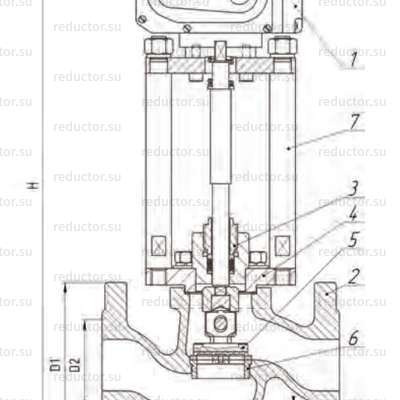

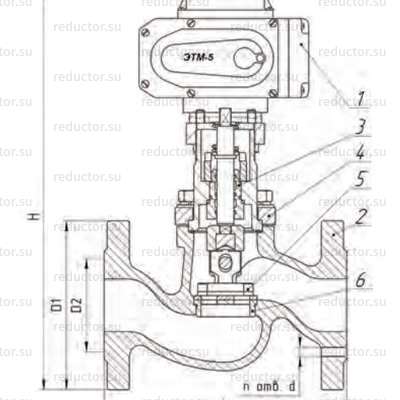

Устройство клапана КРП-50Мд
- электропривод типа ЭТМ ,
- корпус
- сальниковый узел
- фланец
- золотник
- седло
- стойка
