Задвижки 33а903р

В наличии
0 руб.
Срок поставки — 3-7 дней
Гарантия 2 года
Укажие полное наименование и параметры товара
При покупке изделия важно указать его полное условное обозначение
Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое
Условные обозначения
  • Описание
  • Характеристики
  • Габариты и присоединительные размеры

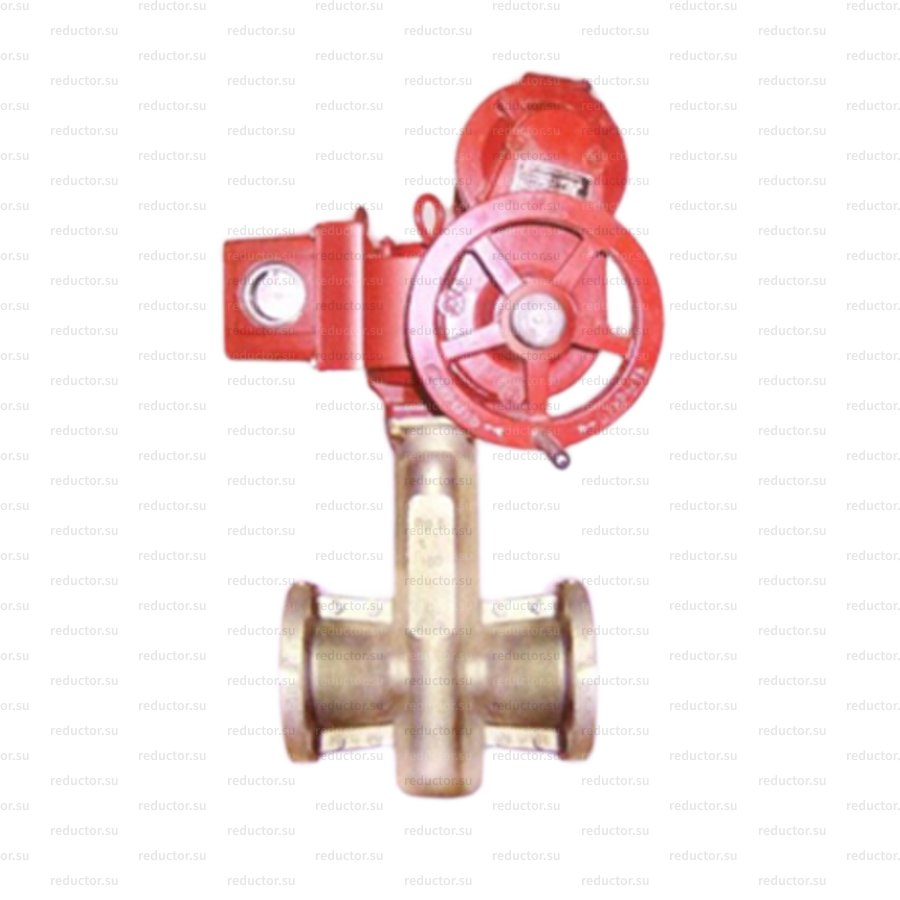

Задвижка 33а903р – вид запорной трубопроводной арматуры с запирающим элементом, вращающимся перпендикулярно потоку рабочей среды.

Задвижки регулируют поток, используются на водопроводах и на трубопроводах, предназначенных для транспортировки других веществ. Чаще всего используются в сфере жкх в качестве элементов систем отопления и водоснабжения. Могут применяться в химической, нефтегазовой промышленности. Главное условие использования – перекачиваемый продукт должен быть нейтральным к материалам задвижки, касающимся потока среды.

В нашем интернет-магазине вы можете купить задвижку 33а903р по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: задвижка 33а903р, технический паспорт. При доставке партии задвижек в один адрес допускается наличие одного паспорта на всю партию.

Описание

Шланговая задвижка 33а903р отличается своей конструкцией, в которой запорные и регулирующие части имеют направление движения, перпендикулярное потоку транспортируемой среды. Задвижки такого типа часто используются в нефтехимической промышленности, жилищно-коммунальном хозяйстве. Этот вид трубопроводной арматуры отличается простотой конструкции, легкостью обслуживания.

При выборе задвижки учитывается давление, температура и направление потока воды.

Задвижка 33а903р с невыдвижным шпинделем отличается тем, что ходовая резьба расположена внутри арматуры. Когда задвижка открывается, шпиндель остается такой же высоты, не выдвигаясь. Для того, чтобы открыть проход, ходовая гайка надвигается на шпиндель, открывая затвор.

Недостаток этой системы – подверженность ходового узла коррозии, невозможность техобслуживания узла. Преимущество механизма – небольшая строительная высота, благодаря которой устройство может использоваться в подземных коммуникациях, скважинах и колодцах.

Подходит для транспортировки очищенной воды, нефти, масел.

Электропривод задвижки 33а903р может использоваться для местного и дистанционного управления. Он помогает автоматизированно управлять регулировкой потока в тех местах, где обслуживание трубопровода затруднительно или опасно.

По конструкции электропривод состоит из системы управления, редуктора и электродвигателя. Для неполнооборотной и многооборотной аппаратуры небольших размеров применяются однофазные электродвигатели переменного или постоянного тока. Для более мощной арматуры применяют трехфазные асинхронные двигатели. Электроприводы бывают взрывозащищенными и общепромышленными.

Электропривод чувствителен к высокой температуре и влажности, для работы нужно электропитание.

Фланец задвижки 33а903р представляет собой пластину из металла с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные.

Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

Задвижки 33а903р из алюминия имеют небольшую строительную массу, используются там, где масса изделия должна быть маленькой.

Давление рабочее, Pp - 0,6 МПа (6 кгс/см2). Присоединение задвижки к трубопроводу - фланцевое. Присоединительные размеры магистральных фланцев трубопровода - по ГОСТ 12815-80 на PN 1,0 МПа (10 кгс/см2) использование 1, ряд 2.

Направление подачи среды - любое. Среда рабочая - жидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты. Рабочее положение задвижки - приводом вверх.

Коэффицент сопротивления для DN 50. 80, 100, 125 - 0,6; а для DN 150, 200 - 0,4.

Герметичность затвора - по классу "А" ГОСТ 9544-93. Материал корпуса - алюминий.

Задвижка выпускается в нормальном, экспортном и тропическом исполнении.

Пример записи обозначения задвижки шланговой под электропривод DN 50 при заказе:

Задвижка шланговая под электропривод DN 50, т/ф 33а903р, П98010-050М, ТУ 26-07-381-86

Класс герметичностиА
Климатическое исполнение и категория размещенияУ
Материал корпусаАлюминий
Рабочая средажидкие среды для систем водоснабжения и канализации, неагрессивные и агрессивные, пульпообразные, жидкие и вязкие среды, минеральные масла и нефтепродукты.
Серия33а903р
Способ крепленияФланцевый
Тип затвораШланговый
Тип управленияЭлектропривод
Условное (номинальное) давление PN (Ру)6
Условный проход (номинальный диаметр) DN (Ду)200, 150, 125, 80, 50, 100
Установочное положениеПриводом вверх

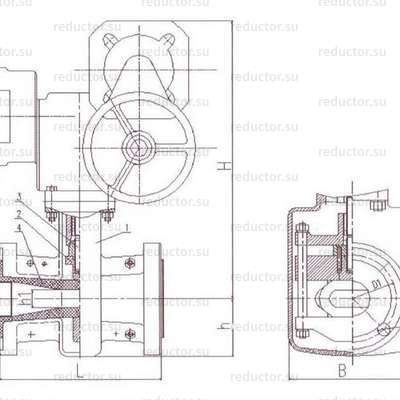

Задвижка 33а903р — Габаритные и присоединительные размеры
Задвижка 33а903р — Габаритные и присоединительные размеры
Условный проход, мм DN 50 80 100 125 150 200
Строительная длина, мм L 230 310 350 400 480 600
Высота над осью, мм H 500 560 700 610 815 750
Высота под осью, мм h 82 110 143 150 200 204
Проходное сечение, мм h1 25 40 60 60 100 92
Диаметр фланца, мм D 160 195 215 245 280 335
Диаметр присоединительного отверстия, мм d 18 18 18 18 23 23
количество отверстий n 4 4 8 8 8 8
Межцентровое расстояние, мм D1 125 160 180 210 240 295
Ширина, мм B 180 224 310 336 400 484
Масса, кг G 7 13 30.5 34.5 50.5 70
Вы искали

Задвижка 33а903р
0руб.
Задвижки 33а903р О товаре
Категория размещения — адаптированность механизма для использования в определенном месторасположении.
Категория 1 — эксплуатация на открытом воздухе.
Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.
Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.
Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.
Категория 5 — эксплуатация в помещениях с повышенной влажностью.
