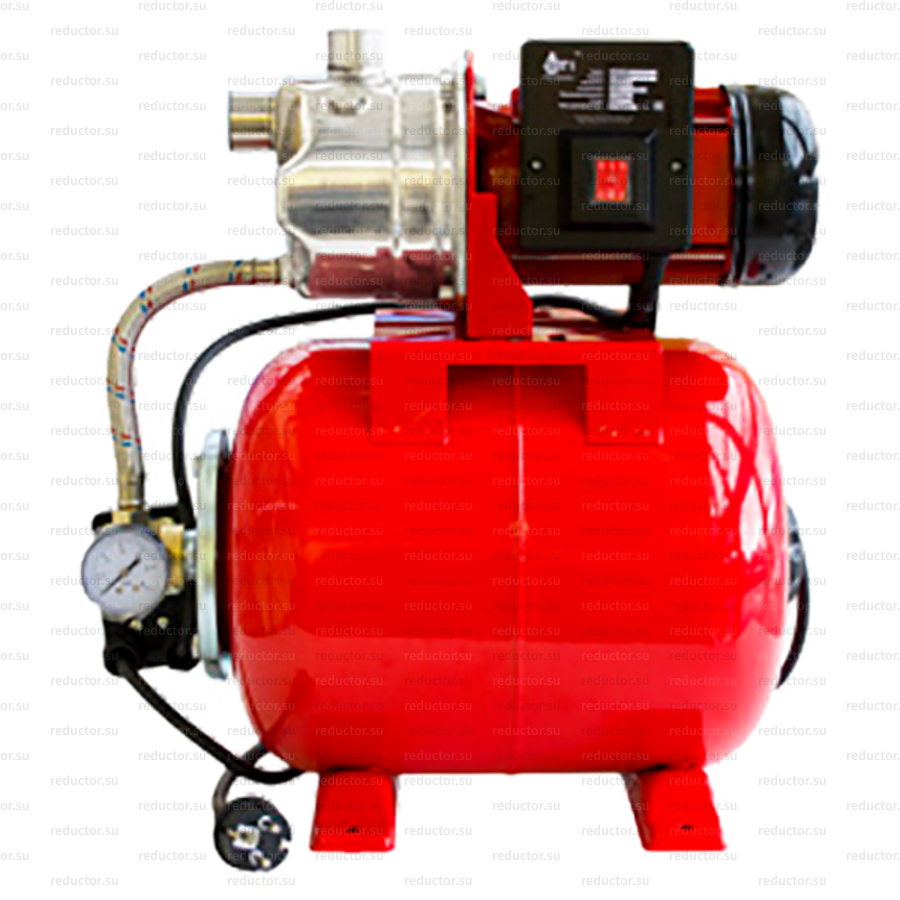

Насосная станция 800

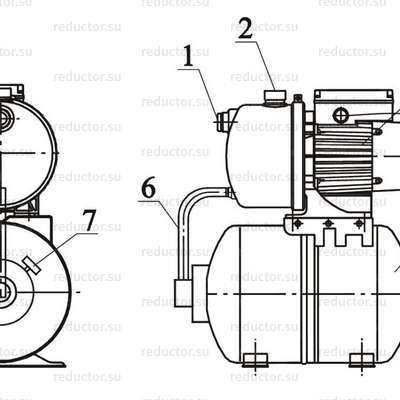

Конструкция насосной станции

1. Вход всасывающей трубы
2. Выход воды к потребителю
3. Насос с электродвигателем
4. Реле давления
5. Гидроаккумулятор
6. Соединительный шланг
7. Манометр
8. Электрокабель с вилкой
9. Заливное отверстие
10. Сливное отверстие
11. Ниппель

Монтаж

Перед подключением и использованием внимательно прочтите инструкцию. Перед подключением проверьте соответствие характеристик насоса 800 с водопроводной и электрической сетью. Монтаж должен производиться специализированной монтажной организацией.

Ввод в эксплуатацию

Перед тем, как подключать насос и вводить его в действие, необходимо выполнить следующие процедуры:

• Убедиться, что диаметр всасывающего трубопровода был равен диаметру патрубка насоса, в случае если высота всасывания более 3,5м или протяженность горизонтального участка более 10м, то диаметр трубы всасывающего трубопровода следует выбрать большего типоразмера. Необходимым условием для всасывающего трубопровода является соблюдение уклона от насоса в сторону водозабора не менее 1 градуса.
• Присоединить трубу всасывания с обратным клапаном к входу насоса исключая щели, зазоры, неплотное завинчивание.
• Установить насос на сухую плоскую поверхность.
• Подключите выход насоса к потребителю.
• Перед тем как подключать насос первый раз заполните его и весь всасывающий трубопровод до обратного клапана водой полностью через заливное отверстие (поз.9). Операция подключения должна проходить медленно. Подождите несколько минут, пока воздух выйдет, затем заполните водой доверху. Включите насос и подождите, пока он начнет качать воду и после закрытия кранов на выходе создаст давление и выключится. Если ничего не произойдет в течение 2-3 минут, выключайте насос, отключите от сети и начните сначала.

  ВАЖНО! Насос 800 не должен работать без воды, либо с закрытым краном на поступающей трубе.

• Прежде чем производить ремонт или очистку насоса, отсоедините его от сети.
• Прежде чем включать насос, проверьте, не поврежден ли электрический кабель и штекер насоса.
• Так как насос является электрическим аппаратом, он должен находиться в местах, недосягаемых для влаги.
• Проверьте, чтобы все соединения электрической системы насоса были ураты от попадания воды. Избегайте положений, при которых насос открыт для прямого попадания воды. Не погружайте насос в воду.
• В зимний период исключить возможность замерзания воды в насосе, гидроаккумуляторе и трубопроводах. Неработающий насос в зимний период необходимо отключить от эл.сети, перекрыть всасывающий и напорный трубопроводы и слить воду через сливное отверстие 10.

При возможных поломках рекомендуем Вам обращаться к квалифицированным специалистам

Техническое обслуживание

Гидроаккумулятор должен быть заполнен воздухом до 1,5 бар. Один раз в месяц необходимо проверять давление воздуха. Если необходимо, подкачивайте воздух насосом через ниппель по.11. Перед этим необходимо отключить насосную станцию и слить воду из сливного отверстия насосной станции.
