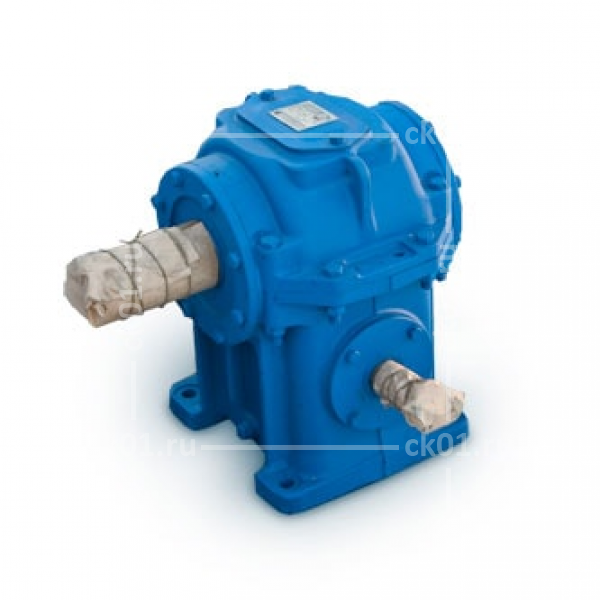

Редуктор РГСЛ-160
Есть в наличии
54 900
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Типоразмер (межосевое расстояние), мм
160
Допускаемая радиальная консольная нагрузка на выходном валу
32000
Категория размещения
5
Категория размещения
3
Категория размещения
2
Категория размещения
1
Передаточное отношение (число)
63
Передаточное отношение (число)
50
Передаточное отношение (число)
40
Передаточное отношение (число)
31.5
Передаточное отношение (число)
25
Передаточное отношение (число)
16
Передаточное отношение (число)
20
Передаточное отношение (число)
10
Номинальный крутящий момент на выходном валу
1500
Цена
54900
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
К
Климатическое исполнение
У
Вариант сборки
63
Вариант сборки
62
Вариант сборки
61
Вариант сборки
53
Вариант сборки
52
Вариант сборки
51
Тип
Глобоидный
Серия
РГСЛ
Габаритные и присоединительные размеры
Описание
Типоразмерdll1bt
РГСЛ-160Размеры входного конического вала, мм
45110821223,45
Размеры выходного конического вала, мм
901701402246,75

Конструктивные особенности и преимущества

Одноступенчатый червячный специальный глобоидный редуктор РГСЛ-160 сконструирован и применяется в лебедочных механизмах специальных, например больничных, и пассажирских лифтах. Корпус изделия имеет свои конструктивные особенности, такие как: наличие фонаря под фланец, крышка (для технического и профилактического осмотра редуктора), крышки подшипников изготовлены из чугуна, червяк глобоидный изготовлен из термически обработанной легированной стали, а глобоидное колесо изготовлено из высокооловянистой бронзы. Все эти особенности обеспечивают редуктору бесперебойную работы при высоких нагрузках и долговечность.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в прямом, и в обратном направлении;
  • Климатическая особенность: умеренный/ тропический/ умеренный и холодный/ общеклиматическое исполнение (кроме морского), с незначительной запыленностью и влажностью;
  • Категория размещения: 1/2/3/4 согласно ГОСТ 15150-69.

Подготовка к работе и запуск

  1. Перед установкой редуктора необходимо очистить наружные поверхности от пыли и грязи. Антикоррозионную смазку нужно удалить салфеткой, смоченной уайт-спиритом или авиационным бензином.
  2. Редуктор и соединяемые с ним механизмы должны быть установлены так, чтобы обеспечить необходимую неизменность их взаимного расположения.
  3. При установке редуктора необходимо обеспечить свободный доступ к смотровой крышке, отдушине, маслоуказателю.
  4. Элементы привода (шкивы, шестерни, полумуфты), устанавливаемые на концах валов, необходимо нагреть до температуры 100... 150 °С.
  5. Перед пуском в картер редуктора необходимо залить чистое профильтрованное масло до соответствующего уровня.

Техническое обслуживание

Техническое обслуживание редукторов выполняется на месте их установки обслуживающим персоналом, ознакомленным с настоящим руководством.

Виды технического обслуживания редукторов и методика их проведения:

  • техническое обслуживание № 1-подготовка к работе, контроль нагрузки и равномерности шума;
  • техническое обслуживание № 2 -(см. пункт 1), а также замена манжет и масла;
  • техническое обслуживание № 3 - (см. пункт 2), а также замена подшипников (при необходимости).

Условное обозначение редуктора

Редуктор РГСЛ-160-50-53-К-У-3, где:

  • РГCЛ – тип редуктора;
  • 160 – межосевое расстояние, мм;
  • 50 – передаточное число;
  • 53 – схема сборки;
  • К – исполнение конца выходного вала;
  • У – климатическое исполнение;
  • 3 – категория размещения по ГОСТ 15150-69.
