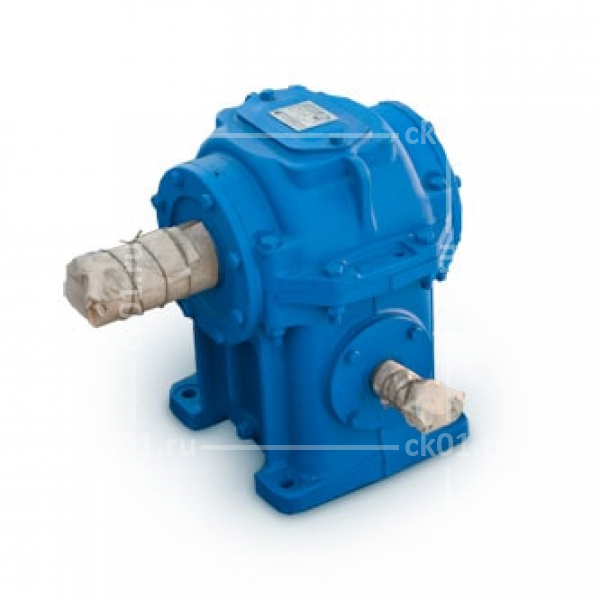

Редуктор РГС-160
Есть в наличии
44 900
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Категория размещения
5
Категория размещения
3
Категория размещения
2
Категория размещения
1
Допускаемая радиальная консольная нагрузка на выходном валу
32000
Номинальный крутящий момент на выходном валу
1500
Передаточное отношение (число)
25
Передаточное отношение (число)
63
Передаточное отношение (число)
50
Передаточное отношение (число)
40
Передаточное отношение (число)
31.5
Передаточное отношение (число)
20
Передаточное отношение (число)
16
Передаточное отношение (число)
10
Типоразмер (межосевое расстояние), мм
160
Цена
44900
Вариант сборки
63
Вариант сборки
62
Вариант сборки
61
Вариант сборки
53
Вариант сборки
52
Вариант сборки
51
Исполнение конца выходного вала
К
Климатическое исполнение
У
Серия
РГС
Тип
Глобоидный
Габаритные и присоединительные размеры
Описание
Типоразмерdll1bt
РГС-160Размеры входного конического вала, мм
45110821223,45
Размеры выходного конического вала, мм
901701402246,75

Конструктивные особенности и преимущества

Специальный глобоидный одноступенчатый редуктор РГС-160 применяется в основном в лебедочных механизмах, типа пассажирских и больничных лифтов. Место установки редуктора должно отвечать всем правилам техники безопасности и эксплуатации такого рода изделий, а точнее быть взрыва-пожаробезопасным и с невысокой температурой окружающей среды. Корпус редуктора имеет специальные фланцы, чтобы прикрепить к нему электродвигатель. Благодаря своим конструктивным особенностям, редуктор РГС-160 способен выдерживать весьма значительные нагрузки, которые не зависят от передаточного числа.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в прямом, и в обратном направлении;
  • Климатическая особенность: умеренный/тропический/умеренный и холодный/общеклиматическое исполнение (кроме морского), с незначительной запыленностью и влажностью;
  • Категория размещения: 1/2/3/4 согласно ГОСТ 15150-69.

Подготовка к работе и запуск

После сборки и установки редуктора необходимо проверить качество его работы. Для этого:

  1. очистить концы валов от антикоррозийного средства;
  2. удалить маслоспускной винт;
  3. залить масло, до указателя на маркировочном стержне (щупе).

    ВАЖНО! Температура масла должна быть не менее 20 С°.

  4. Перед первым запуском или после простоя в работе проверить исправность работы вентиляционного фильтра (сапуна).
  5. Сделать пробный пуск на 5-10 минут на 20-25% частоты работы мотора.
  6. Остановить.
  7. Проверить рабочие поверхности.
  8. Запустить повторно. Поработать 30 минут постепенно увеличивая частоту работы мотора до 100%.

Техническое обслуживание

Проводя техническое обслуживание редуктора, следует обратить внимание на следующие показатели:

  • уровень масла;
  • плотность масла;
  • чистота масляного фильтра;
  • общее шумовое впечатление от работы;
  • контроль зубчатого сцепления;
  • образование конденсата;
  • чистота вентиляционного фильтра;
  • температура (нагревание) мест опирания редуктора.

Замену масла производить регулярно после истечения 2 000 рабочих часов. Долив масла производить по необходимости.

При любом повреждении деталей редуктора нужно обращаться к изготовителю. Качественная пуско-наладка редуктора и регулярное техобслуживание, станут гарантией его долгой бесперебойной работы.

Условное обозначение редуктора

Редуктор РГС-160-50-53-К-У-3, где:

  • РГC – тип редуктора;
  • 160 – межосевое расстояние, мм;
  • 50 – передаточное число;
  • 53 – схема сборки;
  • К – исполнение конца выходного вала;
  • У – климатическое исполнение;
  • 3 – категория размещения по ГОСТ 15150-69.
