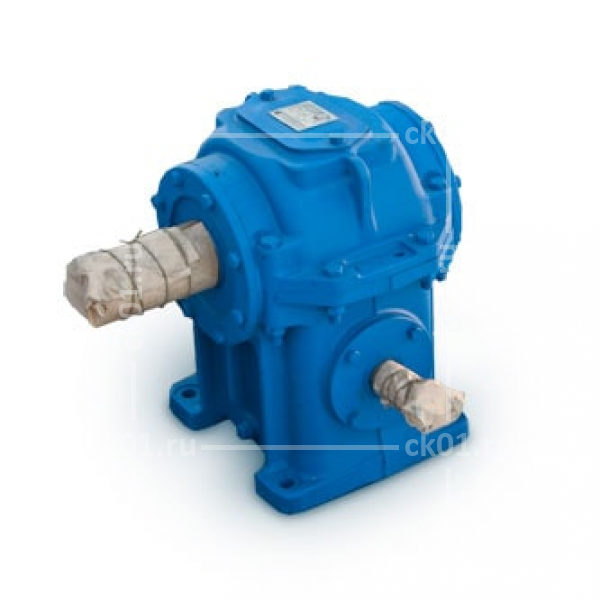

Редуктор РГЛ-225
Есть в наличии
160 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Категория размещения
5
Категория размещения
3
Категория размещения
2
Категория размещения
1
Передаточное отношение (число)
45
Передаточное отношение (число)
35
Допускаемая радиальная консольная нагрузка на выходном валу
65000
Номинальный крутящий момент на выходном валу
4500
Типоразмер (межосевое расстояние), мм
225
Цена
160000
Вариант сборки
53
Вариант сборки
52
Вариант сборки
51
Исполнение конца выходного вала
К
Климатическое исполнение
У
Серия
РГЛ
Тип
Глобоидный
Габаритные и присоединительные размеры
Описание
ТипоразмерLL1ll1HH1dBB1cAA1A2
РГЛ-225-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}993 (985)715525470751 (745)2602649042040600520260
Типоразмерdll1bt
РГЛ-225-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}Размеры входного конического вала, мм
701401051836,375
Размеры выходного конического вала, мм
1202101652861,875

Конструктивные особенности и преимущества

Глобоидный червячный редуктор РГЛ-225-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} применяется в основном российском лифтовом оборудовании. У корпуса изделия присутствует фланец. Он нужен для того, чтобы прикреплять электродвигатель к редуктору. Особенность редукторов типа «РГЛ» состоит в том, что конструкция подшипников и размеры вала обеспечивают восприятие больших консольных нагрузок на тихоходном валу. Место для установки изделия, согласно правилам, должно быть взрывобезопасным и с нормальной неагрессивной температурой.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в прямом, и в обратном направлении;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТ 15150-69.

Подготовка к работе и запуск

Итак, перед началом работы вам стоит заполнить редуктор маслом.

Перед началом вы должны удалить с редуктора упаковочный материал, почистить установочные и посадочные поверхности от консервации при помощи ветоши, увлажненной бензином или керосином. Установить редуктор нужно на жесткую опору в соответствии с горизонтальным положением. Далее необходимо прочно закрепить болтами высшего класса и прочности.

Не забудьте предусмотреть беспрепятственный доступ к пробкам, крышкам и масломерной игле. Проверните редуктор в холостую. Проверить затяжку важных болтовых соединений редуктора. Залить редуктор маслом через отверстие закрытого пробкой. Включите двигатель, как пробник, без нагрузок, необходима для того, чтобы убедиться в нормальной работе. При втором запуске не стоит сильно загружать редуктор, так как это может привести к плохим последствиям.

Техническое обслуживание

Для начала необходимо поменять манжеты, если это конечно нужно. Далее вам стоит заменить масло при длительном использовании. Заменяем подшипники, при необходимости. Выполняя данную процедуру использовать слесарный инструмент (стандартный). Самыми важными этапами являются такие функций как:

  1. чистка редуктора и продувка сжатым воздухом;
  2. проверка наличия необходимого масла;
  3. проверка надежности крепления;
  4. проверка крепления сопряженных деталей;
  5. проверка технической аппаратуры защиты;
  6. устранение недостатков.

Условное обозначение редуктора

Редуктор РГЛ-225-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • РГЛ — серия редуктора;
  • 225 — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
