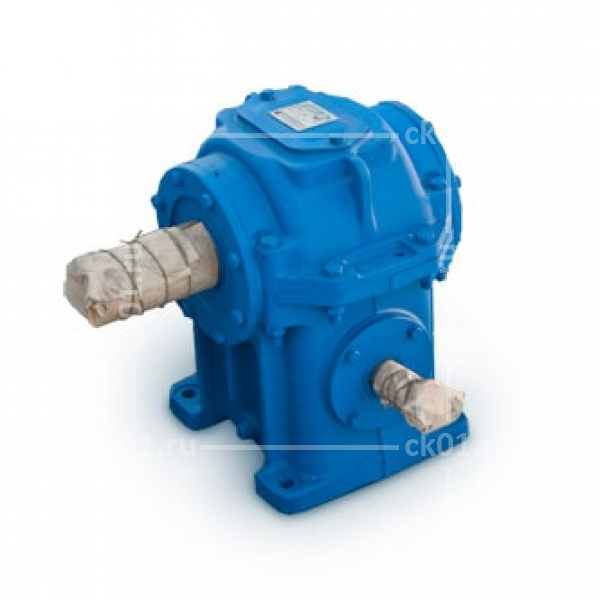

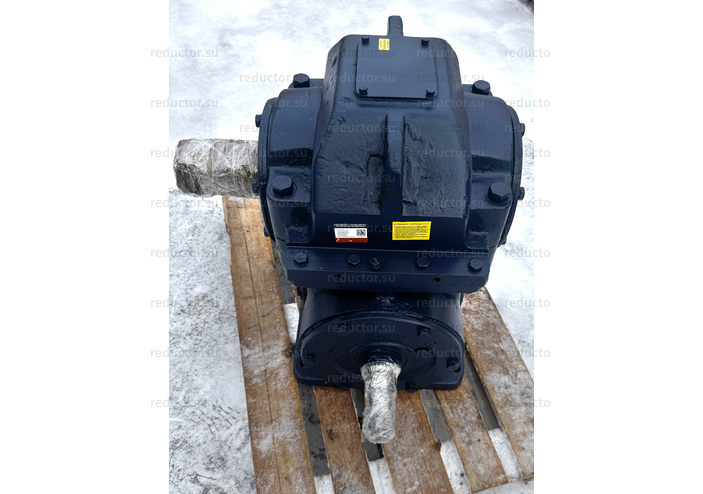

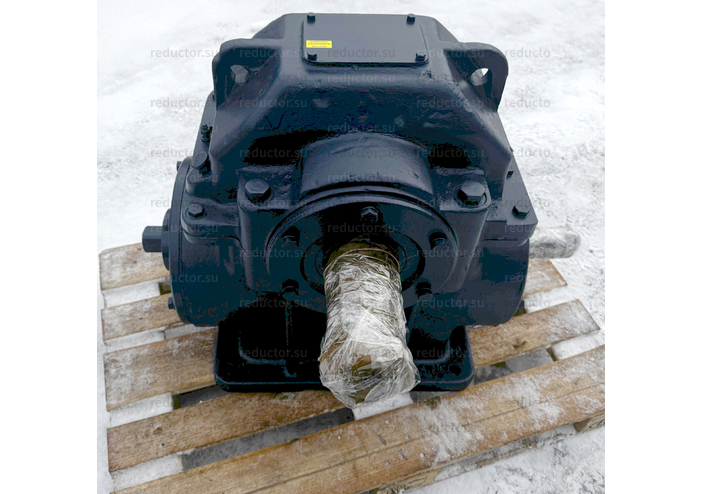

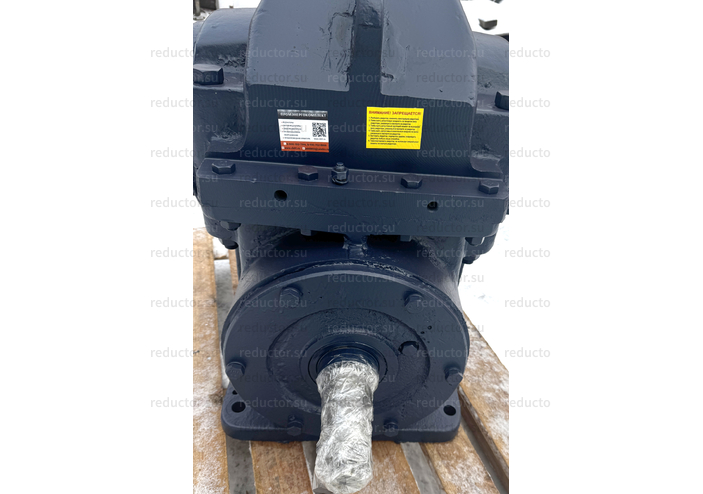

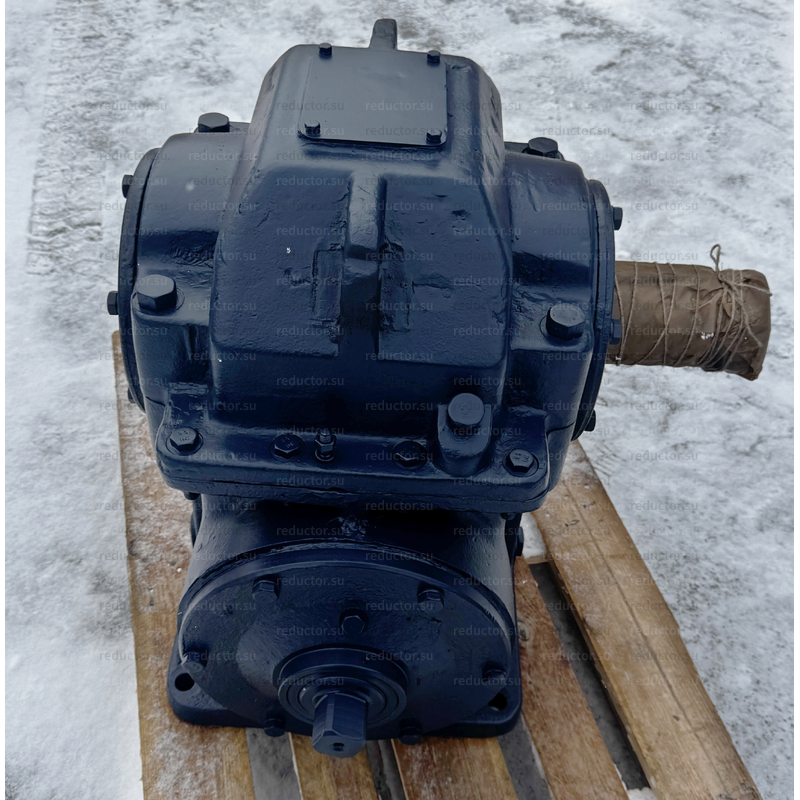

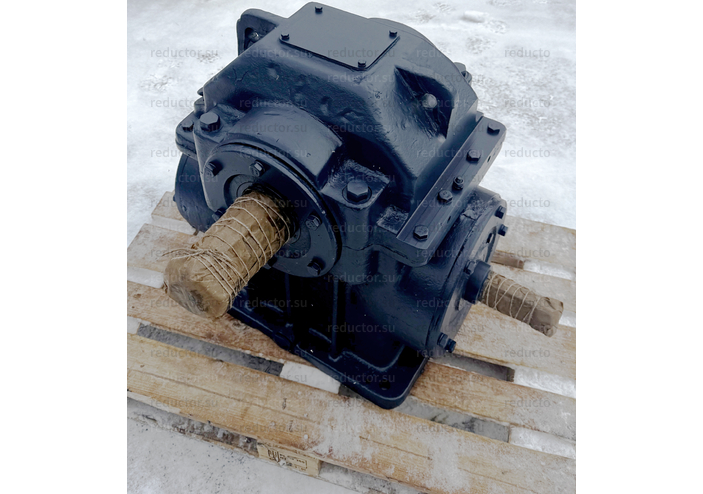

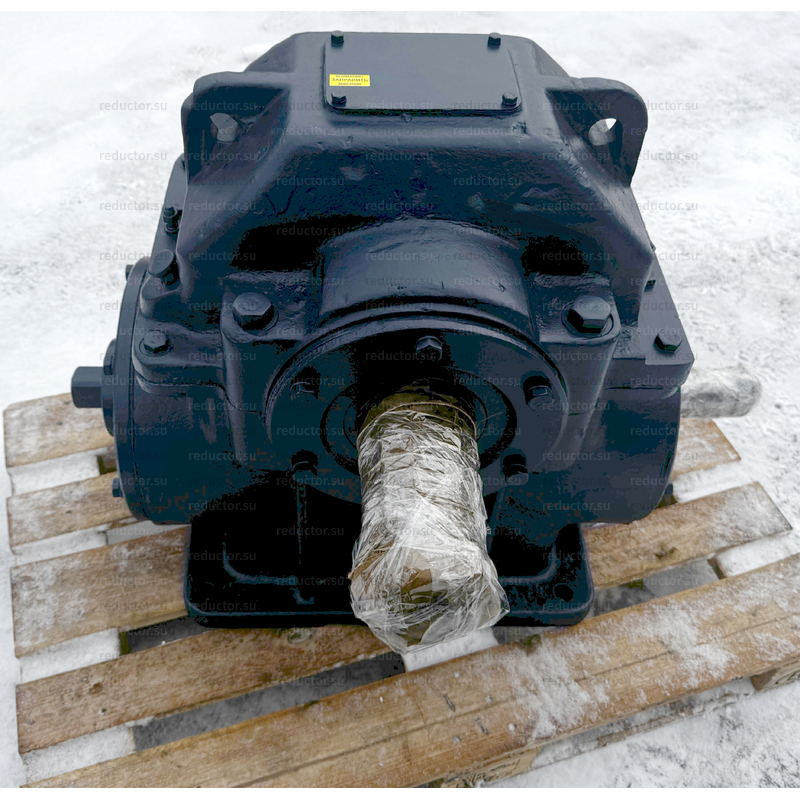

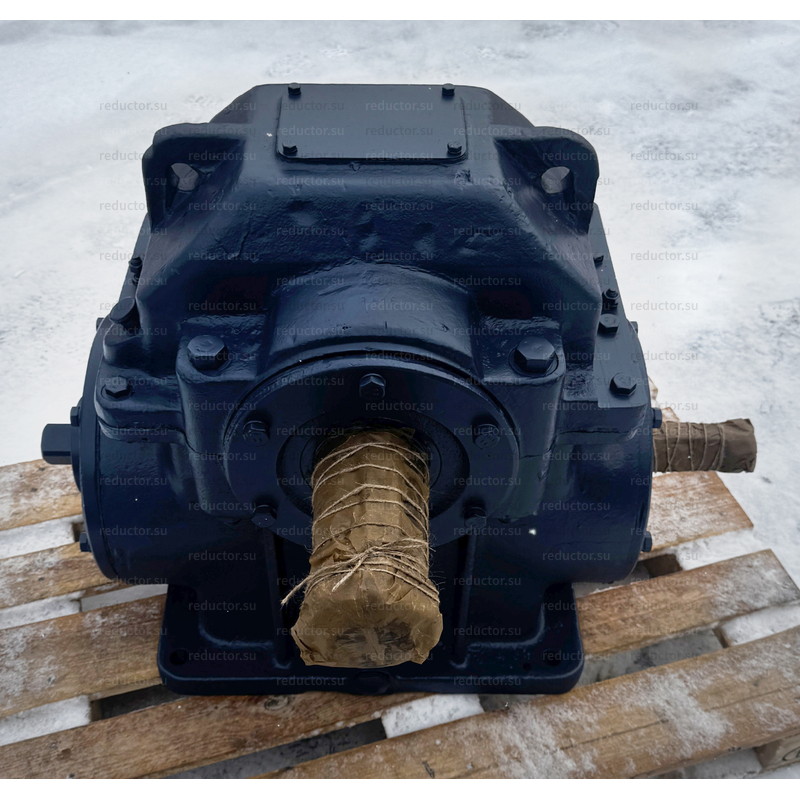

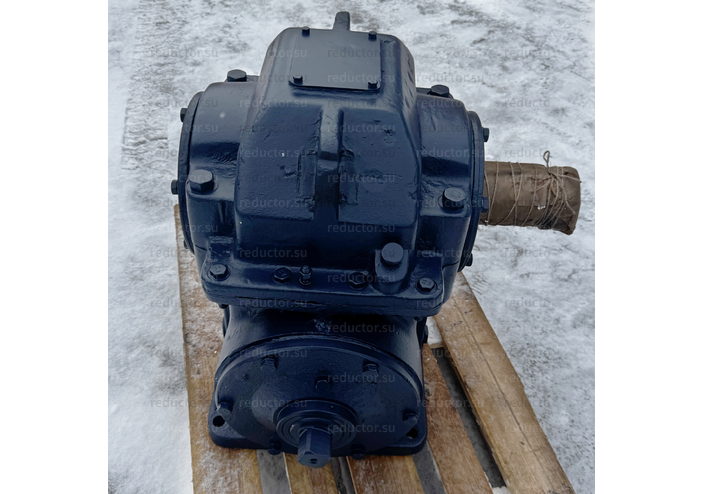

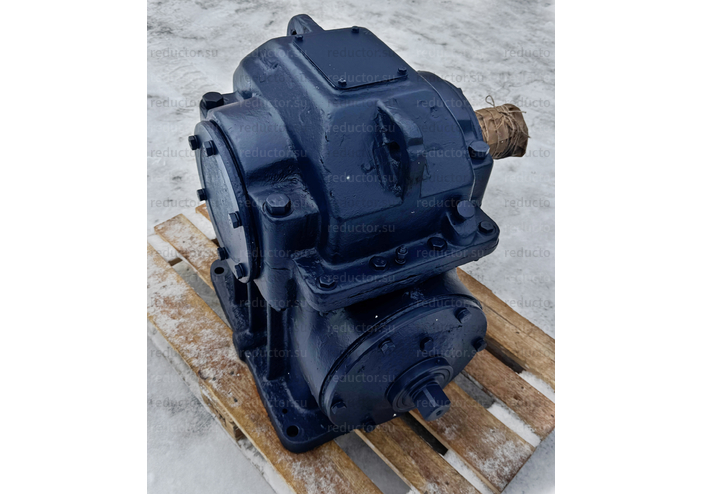

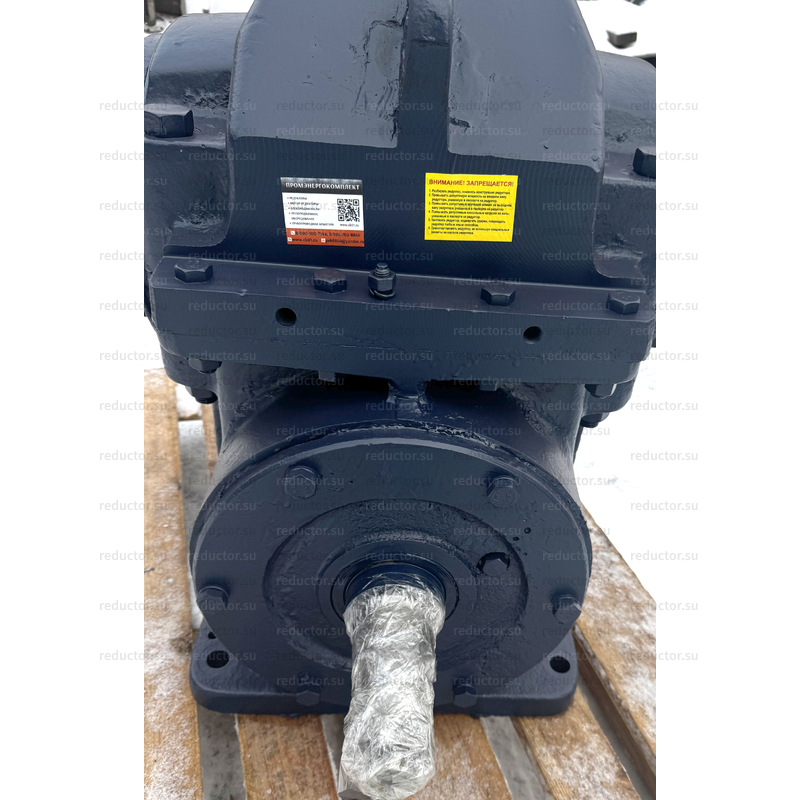

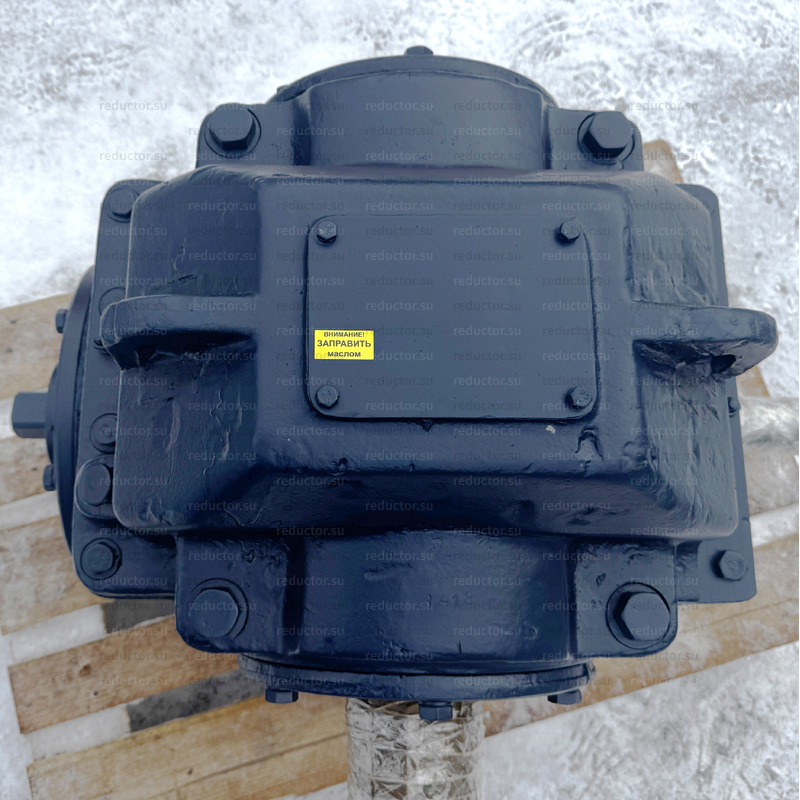

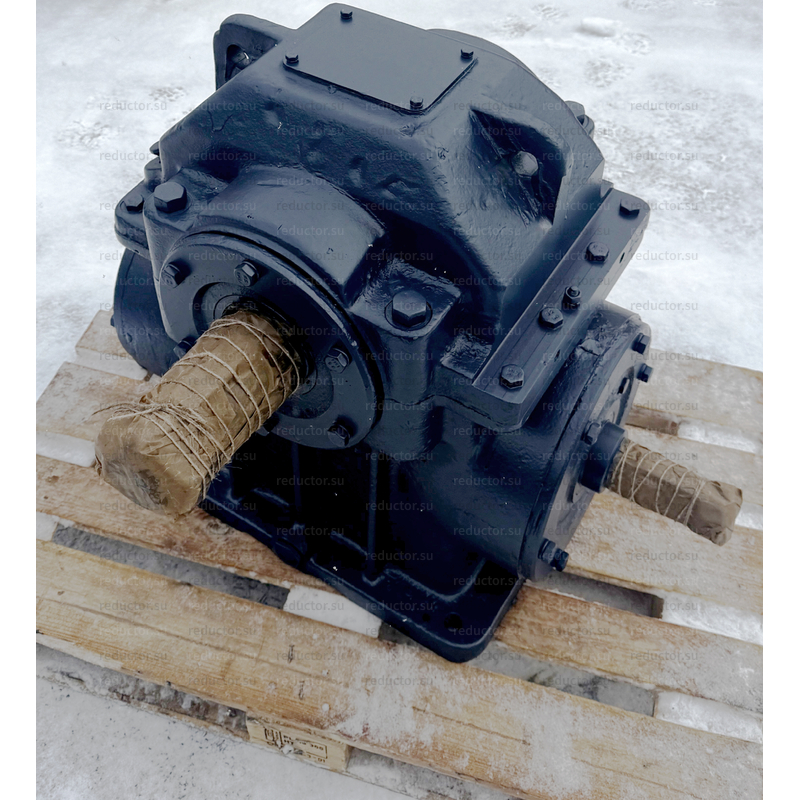

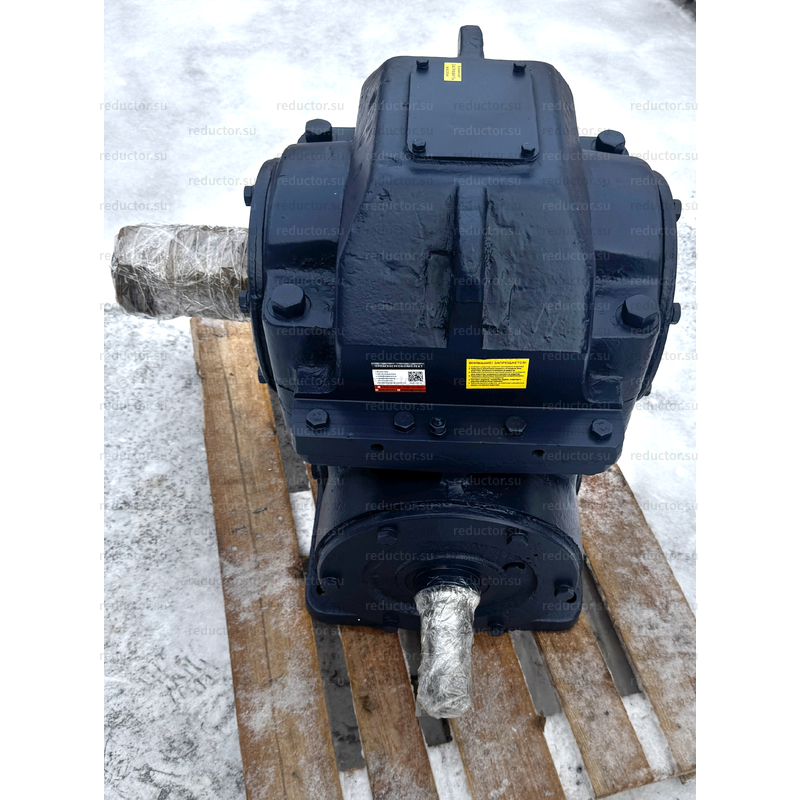

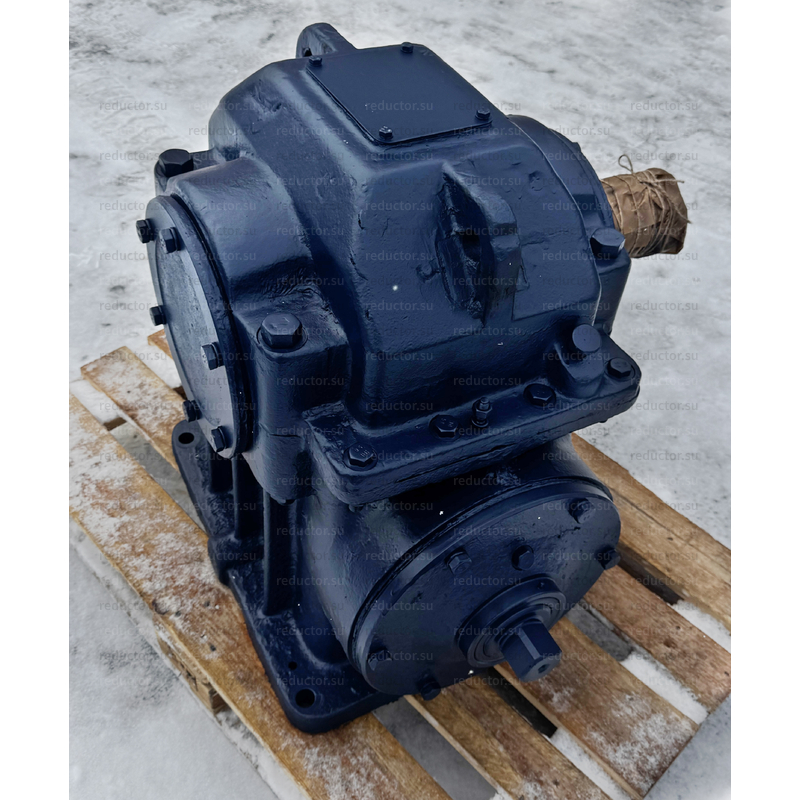

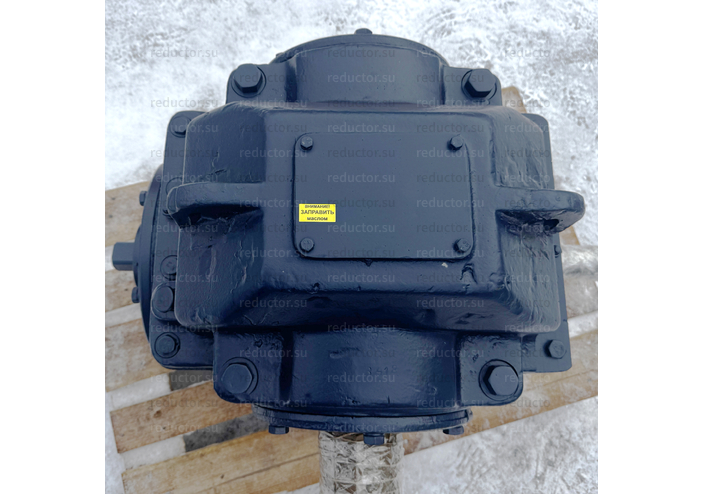

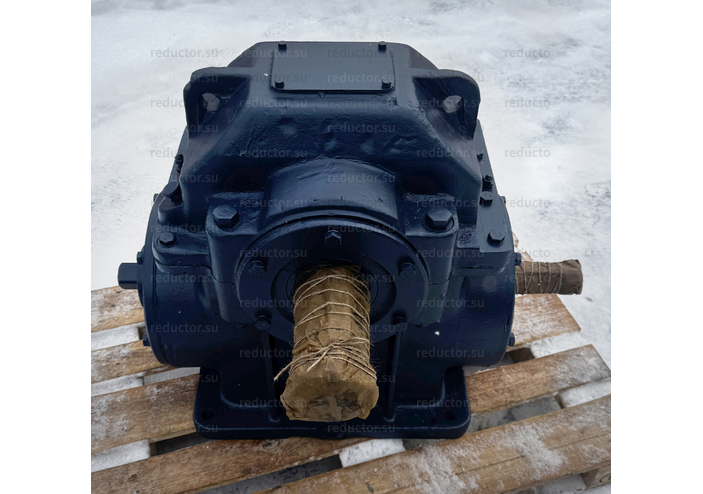

Редуктор РГ-240
Есть в наличии
160 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
160000
Категория размещения
5
Категория размещения
3
Категория размещения
2
Категория размещения
1
Передаточное отношение (число)
65
Передаточное отношение (число)
32.5
Допускаемая радиальная консольная нагрузка на выходном валу
65000
Типоразмер (межосевое расстояние), мм
240
Номинальный крутящий момент на выходном валу
6500
Вариант сборки
53
Вариант сборки
52
Вариант сборки
51
Исполнение конца выходного вала
К
Климатическое исполнение
У
Серия
РГ
Тип
Глобоидный
Габаритные и присоединительные размеры
Описание
ТипоразмерLL1ll1HH1dBB1cAA1A2
Редуктор РГ-240-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}10007155284707562602649042040600520260
Типоразмерdll1bt
РГ-240-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}Размеры входного конического вала, мм
701401051836,375
Размеры выходного конического вала, мм
1202101652861,875

Конструктивные особенности и преимущества

Глобоидный редуктор РГ-240-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} принадлежит к типу специальных лифтовых редукторов и является аналогичным типу «РГЛ». Предназначен в основном для лифтовых лебёдок, которые используются в больничных и пассажирских лифтах. Корпус редуктора имеет фланцевое крепление. Изделие может эксплуатироваться только в том случае, когда установлено так, чтобы червяк был расположен под колесом. Особенностью лифтовых редукторов является то, что они могут нести значительную консольную нагрузку на выходном валу при постоянном крутящем моменте, который не зависит от передаточного числа.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в прямом, и в обратном направлении;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТ 15150-69.

Подготовка к работе и запуск

Держите рабочее место и оборудование в чистоте от грязи, пыли и мусора. Перед открытием смотровые отверстия редуктора должны быть чистыми. Всегда закрывайте порт после осмотра, чтобы предотвратить попадание грязи. Осмотрите также фильтрующие элементы и магнитные коллекторы мусора. Храните коробку передач на прочном основании в сухом, слабо влажном месте. Эти условия помогут поддерживать устройство в хорошем состоянии и снизить вероятность выхода из строя его компонентов.

Техническое обслуживание

Техническое обслуживание включает в себя проверку правильности смазки редуктора. Используйте рекомендованные тип и марку смазки, а также правильное количество. В зависимости от времени года и температуры в редукторах может потребоваться различный вид масла. Кроме того, обратите внимание на признаки утечек масла на манжетных уплотнениях, измерьте давление масла и убедитесь, что в смотровом окошке недостаточно масла.

Регулярно проверяйте температуру редуктора, чтобы предотвратить перегрев. Следует также вести учет колебаний температуры. К признакам перегрева относятся обгоревшая краска на корпусах или обесцвечивание, дым, пена в смотровом стекле и расплавленные пластиковые детали. Другой признак - быстро испаряющаяся, кипяченая или потрескивающая вода при распылении на коробку передач. Обратите внимание на признаки износа, такие как точечная коррозия зубьев шестерни. Нанесение покрытия является признаком поверхностных напряжений. Уменьшите весовые нагрузки и скорость, чтобы снизить поверхностное давление. В рамках профилактического обслуживания необходимо также проверять магнитные пробки, валы и подшипники на предмет износа.

Проведите вибрационные испытания редуктора.

Регулярно проверяйте наличие необычных шумов, исходящих от коробки передач. Если рабочая среда слишком шумная, проверьте уровень вибрации. В ходе этого технического осмотра будут выявлены любые изменения в движении или смещение зубчатых колес. Движение может произойти, например, если в элементе имеются трещины.

Ищите поломки зубьев шестерен на вашем редукторе.

Обычно поломки происходят в результате перенапряжений, износа оборудования. Зуб шестерни может сломаться по любой из этих причин где-то на валу, боковой поверхности зуба или на филе корня зуба. Профилактическое обслуживание включает в себя снижение напряжений, использование правильных смазочных материалов, использование более эластичных муфт и контроль крутящего момента.

Убедитесь, что вы выбрали правильный размер редуктора. Одной из основных причин выхода из строя оборудования является использование оборудования несоответствующего размера. Убедитесь, что промышленный редуктор имеет правильные размеры для решения задач, которые вам необходимы, чтобы предотвратить частые поломки.

Условное обозначение редуктора

Редуктор РГ-240-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • РГ — серия редуктора;
  • 240 — межосевое расстояние выходной ступени, cм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
