Редуктор Ч-125
Есть в наличии
22 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

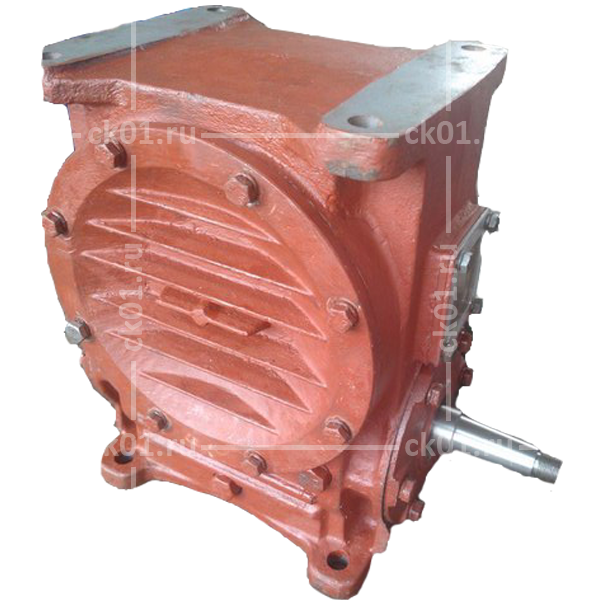

Редуктор Ч-125 червячный одноступенчатый универсальный редукторы. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин, может использоваться в качестве промежуточной муфты в приводах механизмов.

Червячный редуктор Ч-125 надежен и прост в конструкции. Вал может одинаково эффективно работать и в прямом, и в обратном направлении. Редуктор неприхотлив в ремонте и обслуживании, подходит для долговременной работы в тяжелых условиях.

В нашем интернет-магазине вы можете купить редуктор Ч-125 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
22000
Допускаемая радиальная консольная нагрузка на выходном валу
8000
Допускаемая радиальная консольная нагрузка на входном валу
1200
Номинальный крутящий момент на выходном валу
1000
Частота вращения входного вала
1500
Количество ступеней (передач)
1
Типоразмер (межосевое расстояние), мм
125
Масса
88
Категория размещения
1
Категория размещения
2
Категория размещения
3
Категория размещения
4
Передаточное отношение (число)
8
Передаточное отношение (число)
10
Передаточное отношение (число)
12.5
Передаточное отношение (число)
16
Передаточное отношение (число)
20
Передаточное отношение (число)
25
Передаточное отношение (число)
31.5
Передаточное отношение (число)
40
Передаточное отношение (число)
50
Передаточное отношение (число)
63
Передаточное отношение (число)
80
Тип
червячный
Серия
Ч
Климатическое исполнение
У
Климатическое исполнение
Т
Вариант сборки
51
Вариант сборки
52
Вариант сборки
53
Вариант сборки
56
Исполнение конца выходного вала
К
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
П
Исполнение конца выходного вала
М
Габаритные и присоединительные размеры
Редуктор Ч-125 (чертеж)
Редуктор Ч-125 (чертеж)
Описание
Типоразмер редуктрораawLL1L2L3L4L5L6ldbHhh1h2DD1D2BB1B2B3B4B5B6B7
мм
Ч-125-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}12543727523014621026129045196039611122217165275170363230190135460230246242
Типоразмер редуктораКонцы валовLL1L2L3bdd1tm
Ч-125-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}
Конический
Быстроходный80582418632M20×1,5-8g17.05-
Тихоходный1108238301455M36×3-8g28.95-
ЦилиндрическийБыстроходный80---1032-35-
Тихоходный110---1655-59-
Вал полый шлицевой23011060--5560-2.5

Конструктивные особенности и преимущества

Одноступенчатый редуктор с межосевым расстоянием 125 мм, является самым малогабаритным редуктором из серии Ч. Имеет перекрестное расположение осей. Внутри чугунного корпуса устройства располагается передача в виде червячного вала со спиралевидными зубьями и вала с насаженным зубчатым колесом. В этой передачи червяк имеет роль ведущего звена, а червячное колесо — ведомого. Входной и выходной валы расположены горизонтально. Оси размещаются перекрестно. При монтаже корпус редуктора ставится вертикально на лапки к жесткой опоре и фиксируется болтами. Устройство незаменимо в любом виде промышленности, где требуется преобразование мощности машинного привода.

Редуктор Ч-125-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} потребляет масло для смазки в объеме 0,2 литра. Устройство представлено в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}. Оси редуктора скрещиваются под прямым углом в горизонтальных плоскостях. Редуктор данного типоразмера может использоваться в условиях {{klimaticheskoe-ispolnenie__text1}} климата. Устройство размещается в соответствии с категорией {{kategoriya-razmeshcheniya}} согласно ГОСТ 15150-69.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в прямом, и в обратном направлении;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text2}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТ 15150-69.

Подготовка к работе и запуск

Держите рабочее место и оборудование в чистоте от грязи, пыли и мусора. Перед открытием смотровые отверстия редуктора должны быть чистыми. Всегда закрывайте порт после осмотра, чтобы предотвратить попадание грязи. Осмотрите также фильтрующие элементы и магнитные коллекторы мусора. Храните коробку передач на прочном основании в сухом, слабо влажном месте. Эти условия помогут поддерживать устройство в хорошем состоянии и снизить вероятность выхода из строя его компонентов.

Техническое обслуживание

Техническое обслуживание включает в себя проверку правильности смазки редуктора. Используйте рекомендованные тип и марку смазки, а также правильное количество. В зависимости от времени года и температуры в редукторах может потребоваться различный вид масла. Кроме того, обратите внимание на признаки утечек масла на манжетных уплотнениях, измерьте давление масла и убедитесь, что в смотровом окошке недостаточно масла.

Регулярно проверяйте температуру редуктора, чтобы предотвратить перегрев. Следует также вести учет колебаний температуры. К признакам перегрева относятся обгоревшая краска на корпусах или обесцвечивание, дым, пена в смотровом стекле и расплавленные пластиковые детали. Другой признак - быстро испаряющаяся, кипяченая или потрескивающая вода при распылении на коробку передач.

Обратите внимание на признаки износа, такие как точечная коррозия зубьев шестерни. Нанесение покрытия является признаком поверхностных напряжений. Уменьшите весовые нагрузки и скорость, чтобы снизить поверхностное давление. В рамках профилактического обслуживания необходимо также проверять магнитные пробки, валы и подшипники на предмет износа.

Проведите вибрационные испытания редуктора.

Регулярно проверяйте наличие необычных шумов, исходящих от коробки передач. Если рабочая среда слишком шумная, проверьте уровень вибрации. В ходе этого технического осмотра будут выявлены любые изменения в движении или смещение зубчатых колес. Движение может произойти, например, если в элементе имеются трещины.

Ищите поломки зубьев шестерен на вашем редукторе.

Обычно поломки происходят в результате перенапряжений, износа оборудования. Зуб шестерни может сломаться по любой из этих причин где-то на валу, боковой поверхности зуба или на филе корня зуба. Профилактическое обслуживание включает в себя снижение напряжений, использование правильных смазочных материалов, использование более эластичных муфт и контроль крутящего момента.

Убедитесь, что вы выбрали правильный размер редуктора. Одной из основных причин выхода из строя оборудования является использование оборудования несоответствующего размера. Убедитесь, что промышленный редуктор имеет правильные размеры для решения задач, которые вам необходимы, чтобы предотвратить частые поломки.

Условное обозначение редуктора

Редуктор Ч-125-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • Ч — серия редуктора;
  • 125 — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.

Видео сборки редуктора Ч-125
