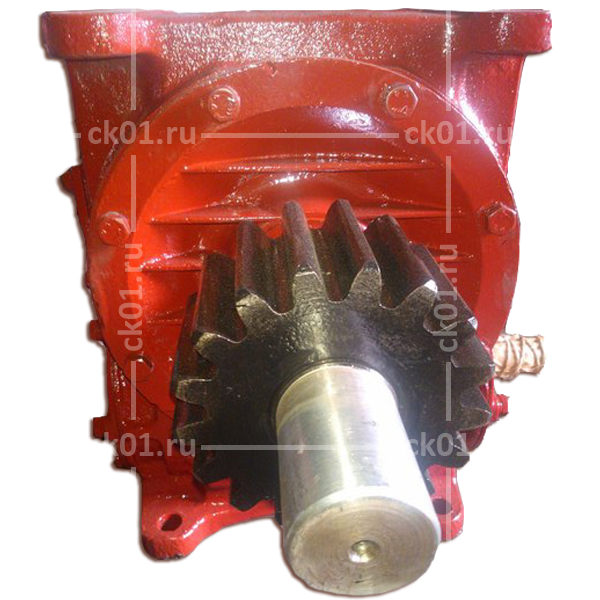

Редуктор Ч-125 с зубчатой муфтой
Есть в наличии
27 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой

Редуктор Ч-125 с зубчатой муфтой — устройство, преобразующее угловую скорость и момент двигателя, используя червячную передачу. В червячном редукторе увеличение крутящего момента и уменьшение угловой скорости выходного вала происходит за счет преобразования энергии, заключенной в высокой угловой скорости и низком крутящем моменте на входном валу.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
27000
Допускаемая радиальная консольная нагрузка на выходном валу
5500
Допускаемая радиальная консольная нагрузка на входном валу
800
Номинальный крутящий момент на выходном валу
400
Частота вращения входного вала
1500
Количество ступеней (передач)
1
Типоразмер (межосевое расстояние), мм
100
Тип
червячный
Серия
Ч
Габаритные и присоединительные размеры
Описание
Типоразмер редуктрораawLL1L2L3L4L5L6ldbHhh1h2DD1D2BB1B2B3B4B5B6B7
мм
Ч-12512543727523014621026129045196039611122217165275170363230190135460230246242
Типоразмер редуктораКонцы валовLL1L2L3bdd1tm
Ч-125
Конический
Быстроходный80582418632M20×1,5-8g17.05-
Тихоходный1108238301455M36×3-8g28.95-
ЦилиндрическийБыстроходный80---1032-35-
Тихоходный110---1655-59-
Вал полый шлицевой23011060--5560-2.5

Расшифровка редуктора

Редуктор Ч-125-[nazvanie], где

Ч - серия редуктора

125 - межосевое расстояние выходной ступени, мм

[po] - передаточное отношение

[vs] - вариант сборки

[ikvv] - исполнение конца выходного вала

[ki] - климатическое исполнение

[kr] - категория размещения по ГОСТ 15150-69

Условия применения

  • могут работать в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
  • подходят как для постоянной эксплуатации, так и для работы с остановками;
  • первичный вал может вращаться с частотой до 1500 об/мин;
  • редукторы могут непрерывно работать до 24 часов;
  • вал редуктора может вращаться в прямом и обратном направлении при одинаковой эффективности;
  • редукторы могут работать при диапазоне температур от -40° до +50°С;
  • редукторы могут работать в условиях запыленности не более 10мг/м3, неагрессивной среде;
  • редукторы представлены в климатическом исполнении У, Т (категории размещения 1-4) по ГОСТ 15150-69.

Подготовка к работе

  • До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
  • При монтаже редуктора устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
  • Перед началом работы редуктора рекомендуется прогнать его вхолостую.
  • Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

  1. В ходе ЕО производится проверка на предмет:
    • обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
    • уровня шума;
    • уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).
  2. Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
  3. Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

  • ослабьте крепление на крышке устройства;
  • снимите замок, которым закрыт регулировочный винт;
  • немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
  • закрепите винт с помощью замка;
  • затяните крышку редуктора.

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора и его обслуживание нужно придерживаться следующих правил техники безопасности:

  • перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
  • защитите соединительные муфты и концы валов предохранительными кожухами;
  • разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
  • соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ.
