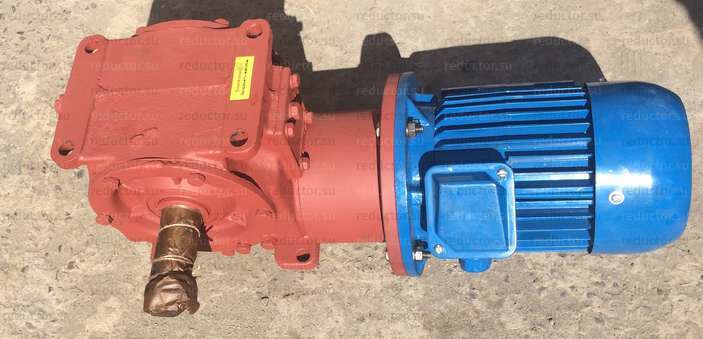

Мотор-редуктор МРЧ-100
Есть в наличии
49 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Климатическое исполнение и категория размещения
Вариант сборки
Исполнение конца выходного вала
Частота вращения выходного вала

Мотор-редуктор червячный одноступенчатый типоразмера МРЧ-100, предназначен для снижения частоты вращения и передачи крутящего момента механизмам общемашиностроительного назначения, (исключая механизмы для подъема груза).

В нашем интернет-магазине вы можете купить редуктор МРЧ-100 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

В комплект поставки мотор-редукторов входит редуктор в собранном виде (без эл. двигателя) и паспорт. Допускается поставка одного паспорта на партию редукторов в один адрес

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
49000
Типоразмер (межосевое расстояние), мм
100
Вариант сборки
51
Вариант сборки
52
Вариант сборки
53
Вариант сборки
56
Климатическое исполнение и категория размещения
У3
Климатическое исполнение и категория размещения
Т2
Тип
мотор-редуктор червячный
Серия
МРЧ
Частота вращения выходного вала
180
Частота вращения выходного вала
140
Частота вращения выходного вала
112
Частота вращения выходного вала
90
Частота вращения выходного вала
71
Частота вращения выходного вала
56
Частота вращения выходного вала
45
Частота вращения выходного вала
35.5
Частота вращения выходного вала
28
Частота вращения выходного вала
22.4
Частота вращения выходного вала
18
Частота вращения выходного вала
14
Частота вращения выходного вала
11.4
Частота вращения выходного вала
8.2
Вариант расположения червячной пары
1
Вариант расположения червячной пары
2
Вариант расположения червячной пары
3
Вариант расположения червячной пары
4
Вариант расположения червячной пары
5
Вариант расположения червячной пары
6
Вариант расположения лап
1
Вариант расположения лап
2
Вариант расположения лап
3
Вариант расположения лап
4
Вариант расположения лап
5
Исполнение конца выходного вала
К
Исполнение конца выходного вала
Ц
Габаритные и присоединительные размеры
Описание
Мотор-редукторAwBB1B2B3HH1H2L1L2L3dLD
не более
МРЧ-100-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-sborki}}-{{variant-raspolozheniya-chervyachnoy-pary}}-{{variant-raspolozheniya-lap}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen}}1001941751402253122001824020037319450350
Мотор-редукторdd1ll1l2btb1t1
МРЧ-100-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-sborki}}-{{variant-raspolozheniya-chervyachnoy-pary}}-{{variant-raspolozheniya-lap}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen}}45M30x2,011082901223,451449

Конструктивные особенности и преимущества

Червячный одноступенчатый мотор-редуктор МРЧ-100-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-sborki}}-{{variant-raspolozheniya-chervyachnoy-pary}}-{{variant-raspolozheniya-lap}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen}} имеет одну передаточную ступень, а корпус малые габаритные размеры. Червячная пара имеет три вида расположения: сбоку, под и над червяным колесом. Тип МРЧ создан на основе ЧМ, только к нему устанавливается асинхронный трехфазный фланцевый двигатель. Редукторы этой серии разработаны специально для выдерживания высоких нагрузок и обладают повышенным рабочим ресурсом, счет щадящего режима функционирования передачи. В зависимости от расположения выходного вала, изделие выпускается в четырёх вариантах сборки.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в любую сторону;
  • {{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen__text1}}

Подготовка к работе и запуск

При подготовке редуктора к работе нужно соблюдать следующие правила:

  1. Редуктор и все механизмы, соединенные с ним, должны быть установлены на твердом основании, гарантирующем их неподвижность во время работы.
  2. Болты фундамента должны быть затянуты до отказа и равномерно.
  3. К отдушине и пробкам для залива и слива масла должен быть свободный доступ.
  4. Нужно регулярно проверять дренажное отверстие в отдушине, если оно засорилось — прочистить и промыть.
  5. Перед пуском нужно залить в корпус свежее масло.
  6. Для проверки правильности монтажа первый пробный пуск редуктора нужно произвести без нагрузки.
  7. Первая замена масла производится через 120 часов работы, далее — каждые 500 часов.

Техническое обслуживание

ТО редуктора должен выполнять только сотрудник, закрепленный за данным оборудованием и участком. Техническое обслуживание производится не ранее, чем через 10 минут после остановки редуктора.

Порядок обслуживания редуктора:

  1. Протереть редуктор от пыли ветошью или обдуть сжатым воздухом.
  2. Проверить наличие и уровень масла в редукторе, при необходимости — долить.
  3. Проверить надежность крепления редуктора и сопряженных с ним механизмов.
  4. Проконтролировать техническое состояния защитной аппаратуры.
  5. При необходимости устранить недостатки.

Каждые два года работы редуктора рекомендуется проводить его инспектирование с привлечением сторонних специалистов

Условное обозначение редуктора

Мотор-редуктор МРЧ-100-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-sborki}}-{{variant-raspolozheniya-chervyachnoy-pary}}-{{variant-raspolozheniya-lap}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen}}, где:

  • МРЧ — серия редуктора;
  • 100 — межосевое расстояние, мм;
  • {{chastota-vrashcheniya-vyhodnogo-vala__text2}}
  • {{variant-sborki}} — вариант сборки;
  • {{variant-raspolozheniya-chervyachnoy-pary}} — вариант расположения червячной пары;
  • {{variant-raspolozheniya-lap}} — вариант расположения лап по плоскостям;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie-i-kategoriya-razmeshchen}} — климатическое исполнение и категория размещения по ГОСТ 15150-69.
