Редуктор Ц2-1000
Есть в наличии
780 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Передаточное отношение (число)
Вариант сборки
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения

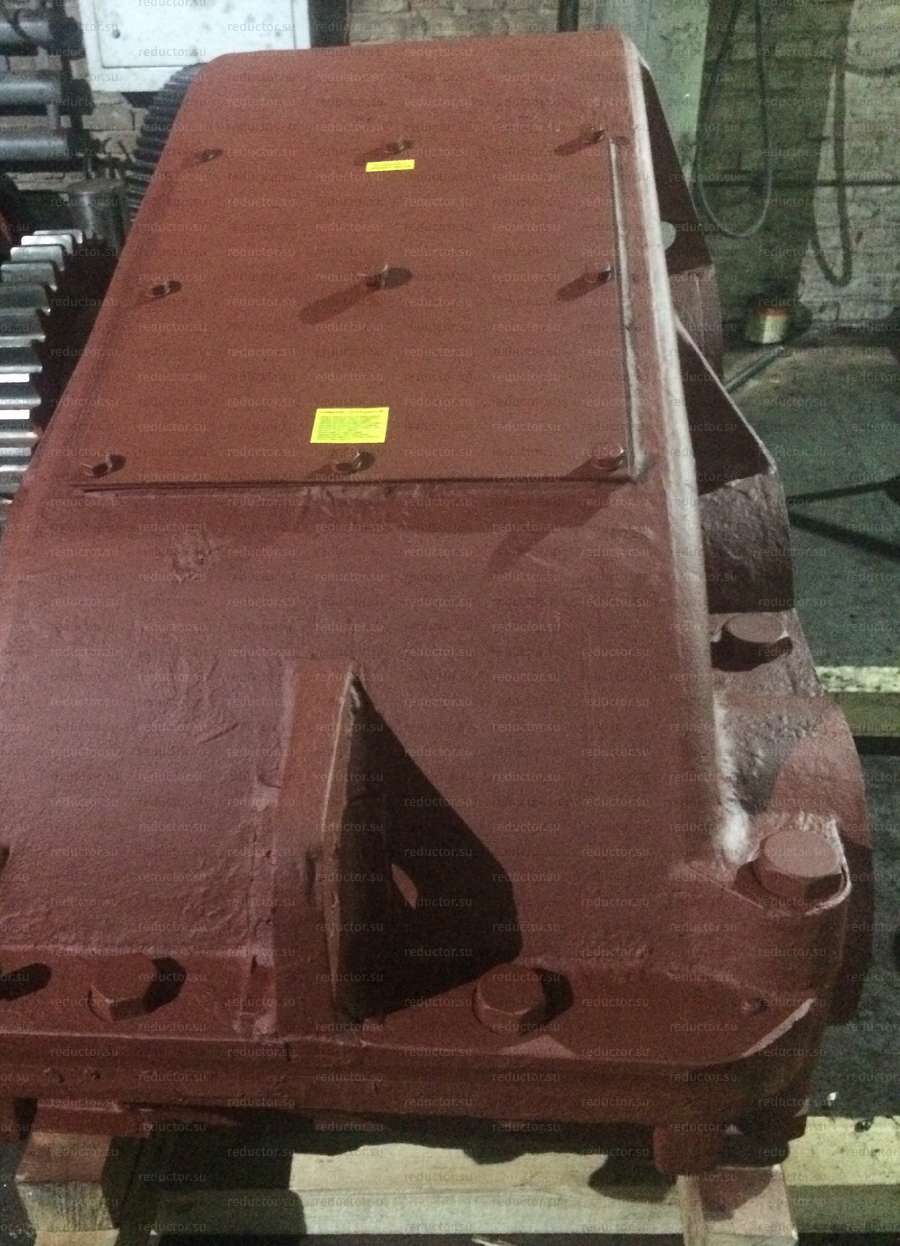

Редуктор Ц2-1000 цилиндрический двухступенчатый горизонтальный крановый. Предназначен для увеличения крутящего момента и уменьшения частоты вращения в приводах грузоподъёмных машин, а также может применяться в механизмах других машин в повторно-кратковременных режимах нагружения.

Несмотря на небольшие габаритные размеры, редуктор Ц2-1000 обладает достаточно высоким крутящим моментом благодаря использованию шевронного зацепления в быстроходной ступени редуктора, а также достаточно высоким КПД (до 96%)

В нашем интернет-магазине вы можете купить редуктор Ц2-1000 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Категория размещения
4
Категория размещения
3
Категория размещения
2
Категория размещения
1
Передаточное отношение (число)
50
Передаточное отношение (число)
40
Передаточное отношение (число)
31.5
Передаточное отношение (число)
25
Передаточное отношение (число)
20
Передаточное отношение (число)
16
Передаточное отношение (число)
12.5
Передаточное отношение (число)
10
Передаточное отношение (число)
8
Номинальный крутящий момент на выходном валу
58000
Частота вращения входного вала
1500
Масса
3700
Типоразмер (межосевое расстояние), мм
1000
Количество ступеней (передач)
2
Цена
780000
Климатическое исполнение
Т
Климатическое исполнение
У
Исполнение конца выходного вала
М
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
К
Вариант сборки
35
Вариант сборки
34
Вариант сборки
33
Вариант сборки
32
Вариант сборки
31
Вариант сборки
25
Вариант сборки
24
Вариант сборки
23
Вариант сборки
22
Вариант сборки
21
Вариант сборки
15
Вариант сборки
14
Вариант сборки
13
Вариант сборки
12
Вариант сборки
11
Серия
Ц2
Габаритные и присоединительные размеры
Описание
Типоразмер редуктора d3 d4 d5 l2 l3 b1 t1 d6 l4 b2 t2
мм
Ц2-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} 220 270 М1600×6 350 280 45 113 220s6 280 50 237
Типоразмер редуктора

d d1 d2 l l1 b t
мм
Ц2-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} 100 125 М72×4 210 165 25 50,9
Типоразмер редуктора AС AБ AT A1 B B1 B2 H H1 H2 h L L1 L2 L3 L4 d n Масса
мм шт кг
Ц2-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} 1000 400 600 400 860 750 420 1018 450 155 45 1905 1400 805 740 645 52 8 3700

Конструктивные особенности и преимущества

Редуктор Ц2-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} представляет собой конструкцию в виде чугунного корпуса с крышкой, надежно соединенные болтовым креплением. Внутри конструкции расположена двухступенчатая цилиндрическая передача в виде входного и выходного валов с насаженными на них зубчатыми колесами. Шестерни имеют разное количество зубьев для совпадения стыковки разных по диаметру колес. Именно разница в диаметре позволяет преобразовывать высокую скорость вращения входного вала в более низкую на выходном валу, увеличивая при этом крутящий момент.

Редуктор серии Ц2 с межосевым расстоянием {{tiporazmer}} мм потребляет масло для смазки в объеме 5 литров. Устройство представлено в {{variant-sborki}} варианте сборки {{variant-sborki__text1}}. Конец выходного вала представлен в {{ispolnenie-konca-vyhodnogo-vala__text1}} исполнении. Редуктор данного типоразмера может использоваться в условиях {{klimaticheskoe-ispolnenie__text1}} климата с категорией размещения {{kategoriya-razmeshcheniya}} согласно ГОСТу 15150-69.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Особенность работы: повторно-кратковременная с периодическими остановками, долговременная;
  • Частотность вращения валов: не более 1000 об/мин;
  • Возможность вращения валов: в любую сторону;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text2}} неагрессивный климат с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Перед монтажом редуктора с его поверхностей удаляется консервационная смазка, при помощи растворителя обезжириваются места соединений, редуктор очищается от грязи и пыли;
  2. Редуктор и контактируемые с ним механизмы устанавливаются на твердое основание в вертикальном положении относительно основания;
  3. На этапе монтажа важно предусмотреть пространство для свободного доступа к смотровой крышке;
  4. Устанавливаем соединения выходных валов с приводом рабочего оборудования. Предварительно все части соединения нагреваются до 100-150 °C;
  5. Перед запуском необходимо наполнить корпус редуктора смазочным маслом до уровня контрольной трубки;
  6. Проверяем правильность монтажа запуском редуктора вхолостую без нагрузки.

Техническое обслуживание

Для корректной работы редуктора необходимо производить регулярный осмотр в рамках ТО1, ТО2, ЕО:

  1. контроль уровня нагрузки;
  2. проверка плотности болтовых соединений — гаек и болтов;
  3. проверка уровня масла в корпусе редуктора;
  4. слив и долив масла, проверка отсутствие течи масла;
  5. контроль уровня шума;
  6. осмотр мест соединений редуктора с двигателем.

Слив и залив масла производится через смотровой люк, расположенный на крышке редуктора. Работа со смазывающей жидкостью должна производиться только после остановки редуктора. Корпус не должен нагреваться более чем на 70 °C. В процессе работы редуктор не должен издавать посторонних шумов. При обнаружении такой проблемы необходимо остановить работу редуктора, выявить причину неисправности и устранить ее до очередного запуска.

Условное обозначение редуктора

Редуктор Ц2-{{tiporazmer}}-{{peredatochnoe-otnoshenie}}-{{variant-sborki}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • Ц2 — серия редуктора;
  • {{tiporazmer}} — межосевое расстояние выходной ступени, мм;
  • {{peredatochnoe-otnoshenie}} — передаточное отношение;
  • {{variant-sborki}} — вариант сборки;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
