Мотор-редуктор МР1-315
Есть в наличии
60 000
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Частота вращения выходного вала
Вариант размещения в пространстве

Мотор-редуктор МР1-315 планетарный одноступенчатый. Предназначен для увеличения крутящего момента и снижении частоты вращения вала в приводах механизмов и машин. Чаще всего применяется в химической, микробиологической, медицинской, пищевой промышленности, в машинах с перемешивающими устройствами. Нельзя использовать в грузоподъемных механизмах.

Редуктор МР1-315 обладает компактными размерами и может устанавливаться на любые типы приводов, может использоваться в агрессивной среде, выдерживает большие нагрузки. Имеет небольшую массу и габариты, выдаёт небольшой уровень шума, снижена нагрузка на корпус. Нагрузка на опоры также снижается за счет симметричного расположения сателлитов.

Планетарный редуктор МР1-315 может использоваться с орбитальными, аксиально-поршневыми двигателями, пневмодвигателями.

В нашем интернет-магазине вы можете купить редуктор МР1-315 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Цена
60000
Частота вращения выходного вала
100
Частота вращения выходного вала
125
Частота вращения выходного вала
160
Частота вращения выходного вала
200
Частота вращения выходного вала
250
Частота вращения выходного вала
315
Категория размещения
2
Категория размещения
3
Делительный диаметр наибольшего колеса
315
Серия
МР1
Тип
мотор-редуктор планетарный
Климатическое исполнение
У
Климатическое исполнение
Т
Вариант размещения в пространстве
Ф1П
Вариант размещения в пространстве
Ф2П
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Габаритные и присоединительные размеры
Мотор-редуктор МР1-315 (чертеж)
Мотор-редуктор МР1-315 (чертеж)
Описание
Типоразмер мотор-редуктораAA1BB1DD1D2HH1H2LL1L2L3L4L5dd1
мм
МР1-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}350400450572200102067522

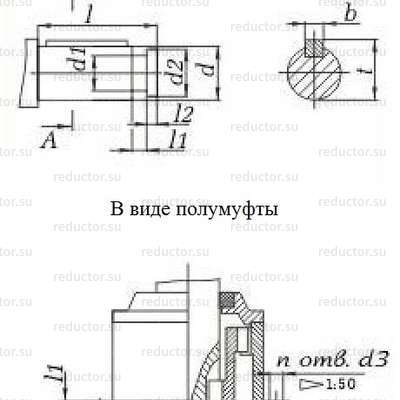

Размер вала в виде полумуфты

Типоразмер мотор-редуктораdd1d2d3ll1n
МР1-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}100150180164204

Конструктивные особенности и преимущества

Одноступенчатый мотор-редуктор МР1-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} представляет собой комплект асинхронного обдуваемого электродвигателя повышенной мощности и планетарного редуктора. Предназначение: для оборудования с перемешивающими устройствами и для оборудования общего назначения. Конструкция редуктора основана на новейших достижениях в области машиностроения и обладает следующими характеристиками: высокой нагрузочной способностью высоким коэффициентом полезного действия и надёжностью; бесперебойностью в работе и большим диапазоном передаточных чисел.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в любую сторону;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Убедитесь, что изделие, запускаемое в эксплуатацию, подобрано правильно по размеру, способно выполнять необходимые функции и его монтажное положение соответствует требованиям. Указанные данные приведены в спецификации на изделие.
  2. Проверьте стабильность крепления, так чтобы устройство работало без вибраций и перегрузок. При необходимости вставьте демпфирующие муфты, или же ограничители крутящего момента.
  3. Для нормальной эксплуатации изделия необходимо обеспечить точное позиционирование и устойчивость при работе. При перемещении изделия обязательно использовать предусмотренные крепления корпуса (рым болты), или лапы, или фланцевые отверстия. Не допускается поднимать изделия за вращающиеся части.
  4. Осторожно очистите все поверхности валов и фланцев. Во избежание утечки масла и повреждения уплотнений, не допускайте попадания чистящего средства на рабочие кромки манжет.
  5. Изделие может быть подключено для передачи крутящего момента как по, так и против часовой стрелки.
  6. Немедленно остановите изделие, если направление вращение выбрано неверно или слышен посторонний шум.
  7. Если причина возникновения постороннего шума не устранена, то есть вероятность выхода из строя всего изделия.
  8. Для крепления шкивов, шестерней, муфт на выступающий вал редуктора рекомендуется обеспечить допуск отверстия F7.
  9. Во избежание повреждения, не допускается монтаж на вал редуктора с применением ударных инструментов.
  10. Рекомендуется использовать резьбовые монтажные инструменты для обеспечения плавной запрессовки.
  11. В случае применения ременной передачи: силы, нагружающие вал редуктора, не должны превышать максимально допустимого значения.
  12. В случае применения цепной передачи: необходимо хорошо смазать цепной привод и проверить правильность установки цепи (цепь должна быть расположена перпендикулярно оси вала редуктора).

Техническое обслуживание

  • протереть редуктор или обдуть редуктор сжатым воздухом;
  • проверить наличие и уровень масла;
  • проверить надежность крепления редуктора;
  • проверить надежность крепления сопряженных деталей и механизмов;
  • проверить техническое состояние аппаратуры защиты;
  • при необходимости произвести работы по устранению недостатков.

Периодичность замены масла: в редукторах масло меняется после 8000 часов эксплуатации.

Условное обозначение редуктора

Мотор-редуктор МР1-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • МР — серия редуктора;
  • 1 — количество ступеней;
  • 315 — делительный диаметр наибольшего колеса, мм;
  • {{chastota-vrashcheniya-vyhodnogo-vala__text2}}
  • {{variant-razmeshcheniya-v-prostranstve}} — вариант размещения в пространстве;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
