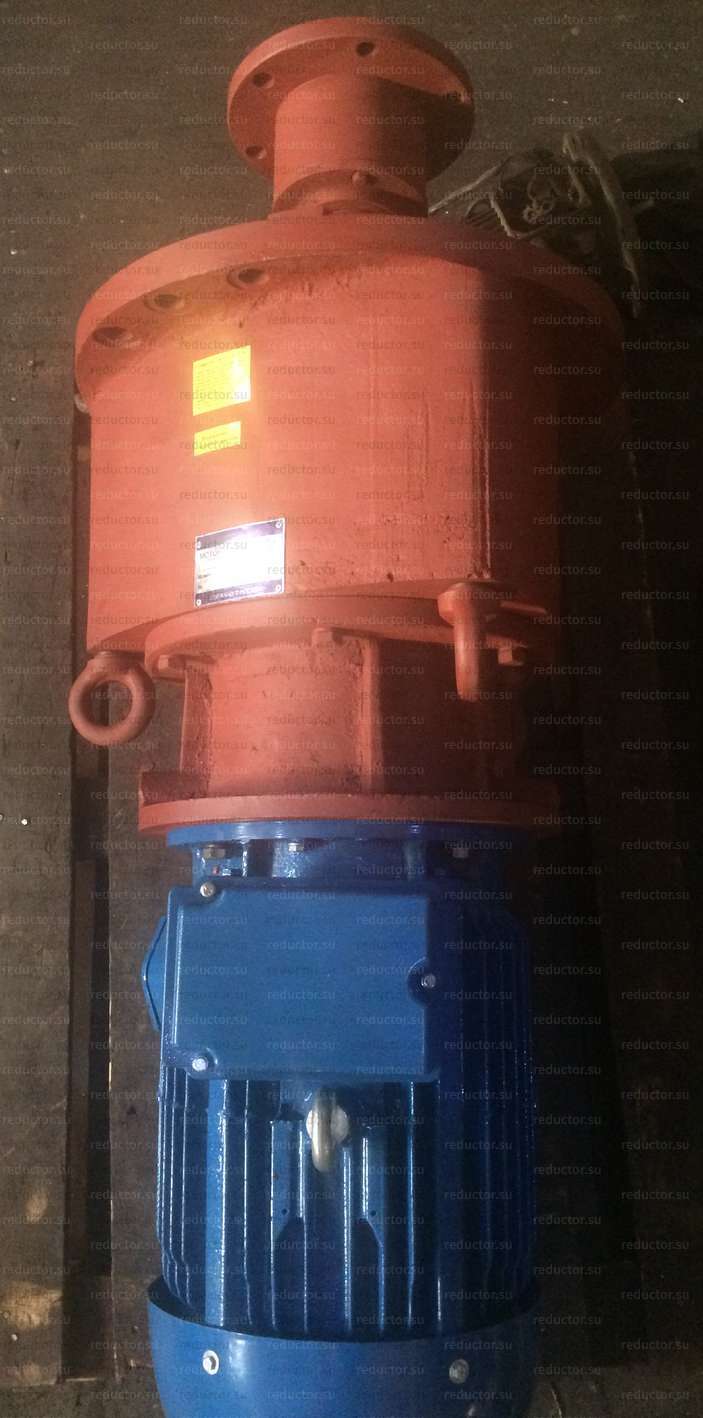

Мотор-редуктор МР2-315
Есть в наличии
0
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой
Исполнение конца выходного вала
Климатическое исполнение
Категория размещения
Частота вращения выходного вала
Вариант размещения в пространстве

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Серия
МР2
Тип
мотор-редуктор планетарный
Количество ступеней (передач)
2
Делительный диаметр наибольшего колеса
315
Частота вращения выходного вала
25
Частота вращения выходного вала
32
Частота вращения выходного вала
40
Частота вращения выходного вала
50
Частота вращения выходного вала
64
Частота вращения выходного вала
80
Климатическое исполнение
У
Климатическое исполнение
Т
Категория размещения
2
Категория размещения
3
Исполнение конца выходного вала
Ц
Исполнение конца выходного вала
М
Вариант размещения в пространстве
Ф1П
Вариант размещения в пространстве
Ф2П
Вариант размещения в пространстве
Ф1В
Вариант размещения в пространстве
Ф2В
Вариант размещения в пространстве
Щ
Габаритные и присоединительные размеры
Описание
Типоразмер мотор-редуктораAA1BB1DD1D2HH1H2LL1L2L3L4L5dd1
мм
МР2-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}250480292524450500550585250357813001830216752626

Размер цилиндрических валов

Типоразмер мотор-редуктораdd1d2ll1l2bt
МР2-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}9080881701082599

Конструктивные особенности и преимущества

Двухступенчатый планетарный мотор-редуктор МР2-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}} объединяет в своей конструкции электродвигатель и редуктор планетарного типа. Благодаря грамотно спроектированной конструкции имеет горизонтальную, либо вертикальную пространственную ориентацию и две формы выходного вала (цилиндр или муфта), а также два направления (вниз и вверх). Предназначен в основном для оборудования химической промышленности и для перемешивающих устройств. Рассчитан на долгую эксплуатацию.

Условия работы

  • Возможные режимы работы: постоянный, переменный, реверсивный, однонаправленный;
  • Длительность работы: повторно-кратковременная с периодическими остановками, непрерывная;
  • Частотность вращения валов: не более 1500 об/мин;
  • Направленность вращения валов: в любую сторону;
  • Климатическая особенность: {{klimaticheskoe-ispolnenie__text1}}, с незначительной запыленностью и влажностью;
  • Категория размещения: {{kategoriya-razmeshcheniya}} согласно ГОСТУ 15150-69.

Подготовка к работе и запуск

  1. Убедитесь, что изделие, запускаемое в эксплуатацию, подобрано правильно по размеру, способно выполнять необходимые функции и его монтажное положение соответствует требованиям. Указанные данные приведены в спецификации на изделие.
  2. Проверьте стабильность крепления, так чтобы устройство работало без вибраций и перегрузок. При необходимости вставьте демпфирующие муфты, или же ограничители крутящего момента.
  3. Для нормальной эксплуатации изделия необходимо обеспечить точное позиционирование и устойчивость при работе. При перемещении изделия обязательно использовать предусмотренные крепления корпуса (рым болты), или лапы, или фланцевые отверстия. Не допускается поднимать изделия за вращающиеся части.
  4. Осторожно очистите все поверхности валов и фланцев. Во избежание утечки масла и повреждения уплотнений, не допускайте попадания чистящего средства на рабочие кромки манжет.
  5. Изделие может быть подключено для передачи крутящего момента как по, так и против часовой стрелки.
  6. Немедленно остановите изделие, если направление вращение выбрано неверно или слышен посторонний шум.
  7. Если причина возникновения постороннего шума не устранена, то есть вероятность выхода из строя всего изделия.
  8. Для крепления шкивов, шестерней, муфт на выступающий вал редуктора рекомендуется обеспечить допуск отверстия F7.
  9. Во избежание повреждения, не допускается монтаж на вал редуктора с применением ударных инструментов.
  10. Рекомендуется использовать резьбовые монтажные инструменты для обеспечения плавной запрессовки.
  11. В случае применения ременной передачи: силы, нагружающие вал редуктора, не должны превышать максимально допустимого значения.
  12. В случае применения цепной передачи: необходимо хорошо смазать цепной привод и проверить правильность установки цепи (цепь должна быть расположена перпендикулярно оси вала редуктора).

Техническое обслуживание

  • протереть редуктор или обдуть редуктор сжатым воздухом;
  • проверить наличие и уровень масла;
  • проверить надежность крепления редуктора;
  • проверить надежность крепления сопряженных деталей и механизмов;
  • проверить техническое состояние аппаратуры защиты;
  • при необходимости произвести работы по устранению недостатков.

Периодичность замены масла: в редукторах масло меняется после 8000 часов эксплуатации.

Условное обозначение редуктора

Мотор-редуктор МР2-315-{{chastota-vrashcheniya-vyhodnogo-vala__text1}}-{{variant-razmeshcheniya-v-prostranstve}}-{{ispolnenie-konca-vyhodnogo-vala}}-{{klimaticheskoe-ispolnenie}}-{{kategoriya-razmeshcheniya}}, где:

  • МР — серия редуктора;
  • 2 — количество ступеней;
  • 315 — делительный диаметр наибольшего колеса, мм;
  • {{chastota-vrashcheniya-vyhodnogo-vala__text2}}
  • {{variant-razmeshcheniya-v-prostranstve}} — вариант размещения в пространстве;
  • {{ispolnenie-konca-vyhodnogo-vala}} — исполнение конца выходного вала;
  • {{klimaticheskoe-ispolnenie}} — климатическое исполнение;
  • {{kategoriya-razmeshcheniya}} — категория размещения по ГОСТ 15150-69.
