Кран полнопроходной Маршал КШТТ СФ.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал КШТТ СФ.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые трёхходовые предназначены для переключения потока рабочей среды с одной линии на другую или для смешения различных сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный трёхходовой. Полный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар с Т-образным проходом, уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Переустановка крана производится вращением рукоятки. При установке рукоятки вдоль корпуса поток проходит из патрубка А к патрубку Б и В. При установке ручки перпендикулярно корпусу крана поток проходит из патрубка А к патрубку В, при повороте рукоятки против часовой стрелки или из патрубка А к патрубку Б, при повороте рукоятки по часовой стрелке. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал КШТТ СФ.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	КШТТ
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С; до +200°С (ХЛ1)
Тип затвора	Шаровый
Тип управления	Рукоятка
Условное (номинальное) давление PN (Ру)	16, 25, 40

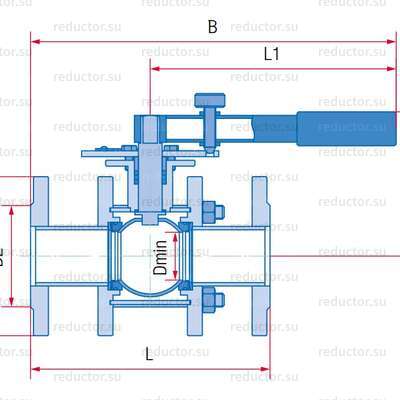

Рис.1 Кран полнопроходной Маршал КШТТ СФ.01.1 — Габаритные и присоединительные размеры

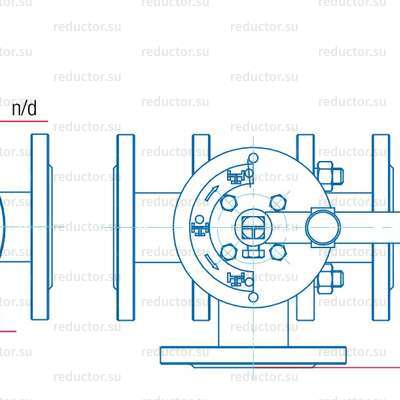

Рис.2 Кран полнопроходной Маршал КШТТ СФ.01.1 — Габаритные и присоединительные размеры

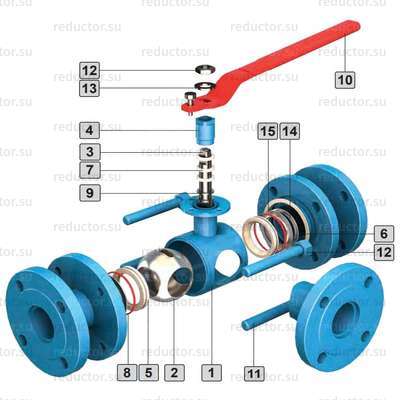

Кран полнопроходной Маршал КШТТ СФ.01.1 — Конструкция

сталь 09Г2С (ХЛ1)	DN	L	D	D1	D2	L1	B	H	L2	Dmin	d	n	Масса
сталь 09Г2С (ХЛ1)	мм											шт	кг
PN16
КШТТ СФ.01.1.016.015	15	160	95	65	47	247	329	131	80	12,5	14	4	4,18
КШТТ СФ.01.1.016.020	20	180	105	75	58	247	337	133	90	17	14	4	5,4
КШТТ СФ.01.1.016.025	25	190	115	85	68	247	344	139	95	24	14	4	6,9
КШТТ СФ.01.1.016.032	32	216	135	100	78	247	355	150	108	30	18	4	10,1
КШТТ СФ.01.1.016.040	40	222	145	110	88	247	358	156	111	37	18	4	11,4
КШТТ СФ.01.1.016.050	50	241	160	125	102	247	368	165	120,5	48	18	4	16,3
КШТТ СФ.01.1.016.065	65	290	180	145	122	313	458	156	145	64	18	8	20,5
КШТТ СФ.01.1.016.080	80	310	195	160	133	313	468	157	155	75	18	8	23,4
КШТТ СФ.01.1.016.100	100	350	215	180	158	668	843	177	175	98	18	8	38,4
КШТТ СФ.01.1.016.125	125	400	245	210	184	668	868	218	200	123	18	8	53,8
КШТТ СФ.01.1.016.150	150	480	280	240	212	668	908	241	240	148	22	8	71,7
КШТТ СФ.01.1.016.200	200	600	335	295	268	803	1103	290	300	195	22	12	146
PN25
КШТТ СФ.01.1.025.015	15	160	95	65	47	247	329	131	80	12,5	14	4	4,2
КШТТ СФ.01.1.025.020	20	180	105	75	58	247	337	133	90	17	14	4	5,24
КШТТ СФ.01.1.025.025	25	190	115	85	68	247	344	139	95	24	14	4	7,6
КШТТ СФ.01.1.025.032	32	216	135	100	78	247	355	150	108	30	18	4	11,1
КШТТ СФ.01.1.025.040	40	222	145	110	88	247	358	156	111	37	18	4	13,6
КШТТ СФ.01.1.025.050	50	241	160	125	102	247	368	165	120,5	48	18	4	16,5
КШТТ СФ.01.1.025.065	65	290	180	145	122	313	458	156	145	64	18	8	24,3
КШТТ СФ.01.1.025.080	80	310	195	160	133	313	468	157	155	75	18	8	28,9
КШТТ СФ.01.1.025.100	100	350	230	190	158	668	843	177	175	98	22	8	40,4
КШТТ СФ.01.1.025.125	125	400	270	220	184	668	868	218	200	123	26	8	80
КШТТ СФ.01.1.025.150	150	480	300	250	212	668	908	241	240	148	26	8	92
КШТТ СФ.01.1.025.200	200	600	360	310	278	803	1103	290	300	195	26	12	141
PN40
КШТТ СФ.01.1.040.015	15	160	95	65	47	247	329	95	80	12,5	14	4	4,5
КШТТ СФ.01.1.040.020	20	180	105	75	58	247	337	97,5	90	17	14	4	5,9
КШТТ СФ.01.1.040.025	25	190	115	85	68	247	344	103	95	24	14	4	7,6
КШТТ СФ.01.1.040.032	32	216	135	100	78	247	355	133	108	30	18	4	11,7
КШТТ СФ.01.1.040.040	40	222	145	110	88	247	358	142,5	111	37	18	4	14,7
КШТТ СФ.01.1.040.050	50	241	160	125	102	247	368	147	120,5	48	18	4	17,4
КШТТ СФ.01.1.040.065	65	290	180	145	122	313	458	160	145	64	18	8	27,7
КШТТ СФ.01.1.040.080	80	310	195	160	133	313	468	168	155	75	18	8	37
КШТТ СФ.01.1.040.100	100	350	230	190	158	668	843	186	175	98	22	8	48
КШТТ СФ.01.1.040.125	125	400	270	220	184	668	868	201	200	123	26	8	85
КШТТ СФ.01.1.040.150	150	480	300	250	212	668	908	218,5	240	148	26	8	102
КШТТ СФ.01.1.040.200	200	600	360	320	285	803	1103	278,5	300	195	30	12	203
