Редуктор Ц2Н-500-31.5-21-Ц-У-2

В наличии

950 000 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

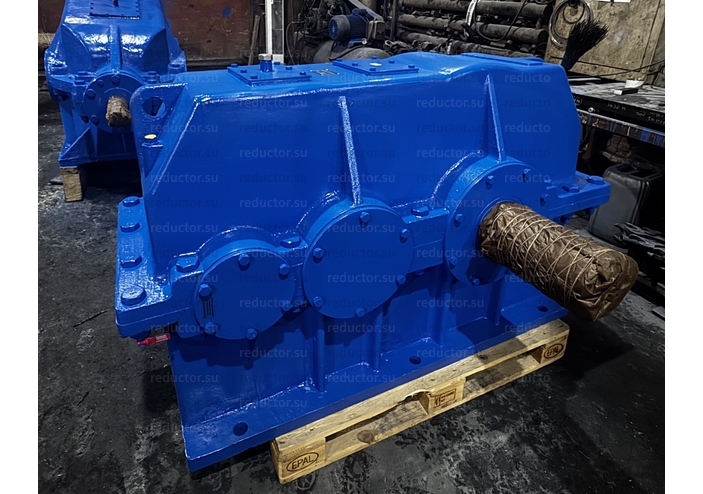

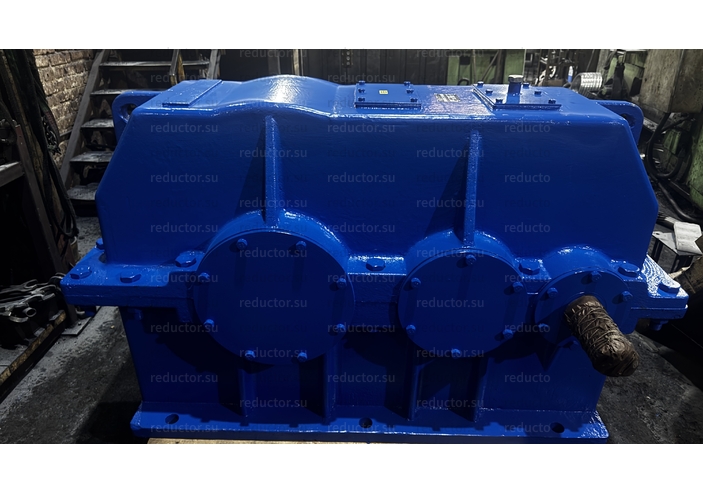

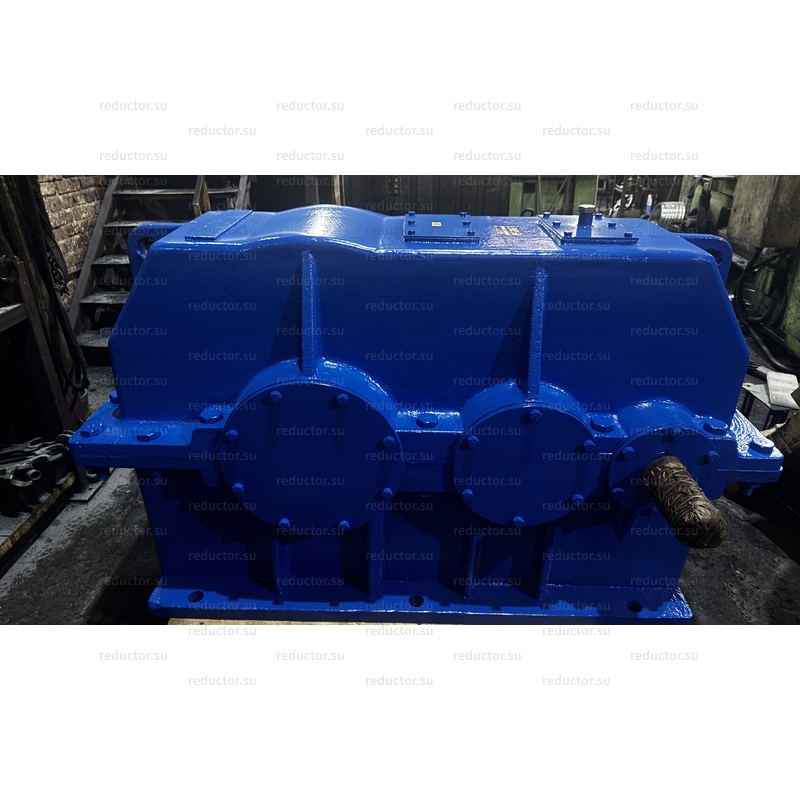

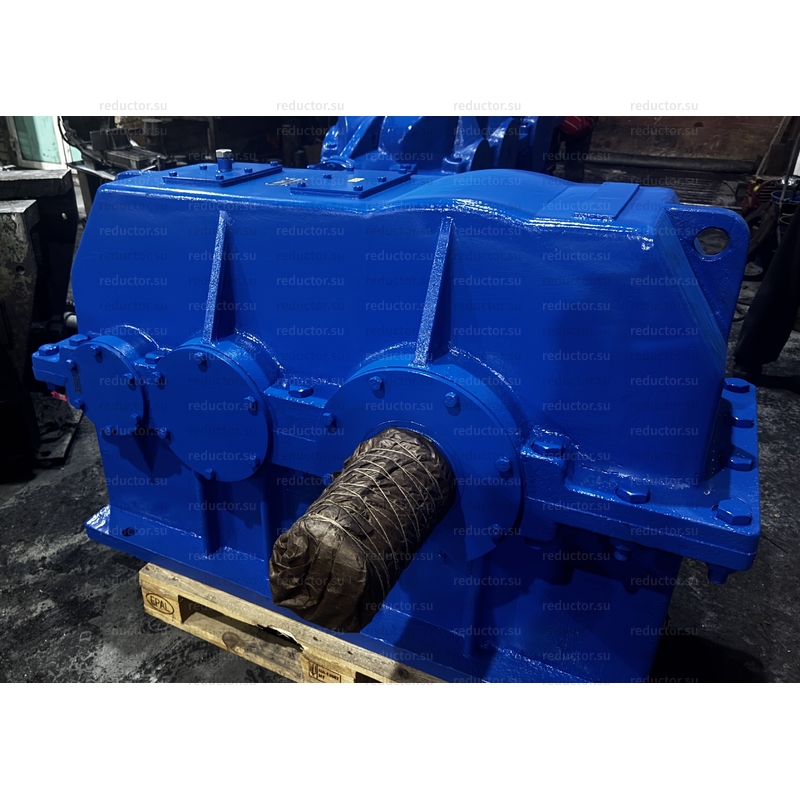

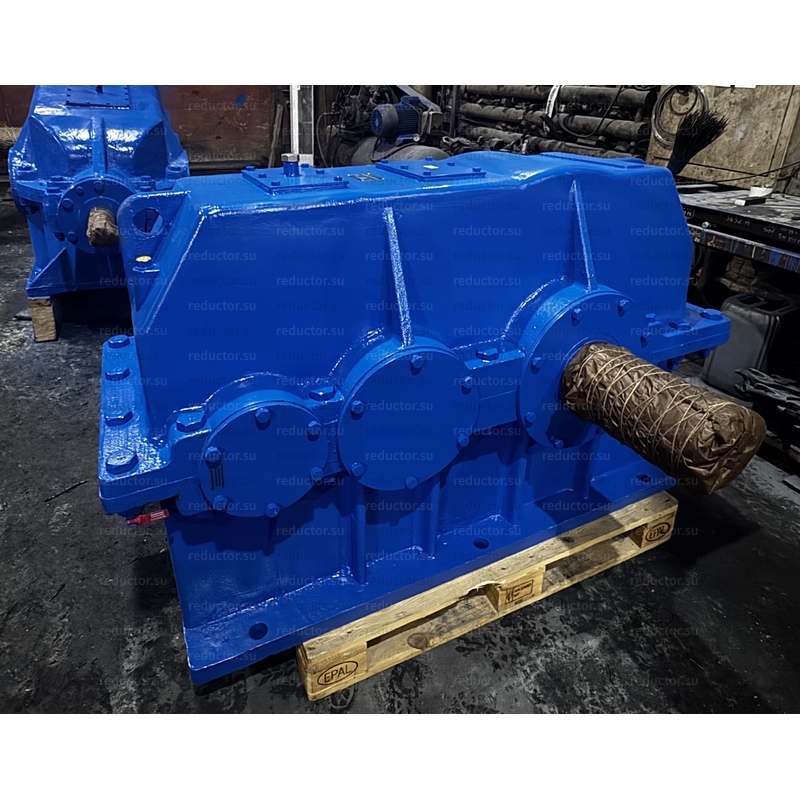

Редуктор Редуктор Ц2Н-500-31.5-21-Ц-У-2 цилиндрический двухступенчатый горизонтальный общемашиностроительного назначения. Предназначен для уменьшения крутящего момента и увеличения частоты вращения вала в приводах механизмов и машин.

Редуктор данного типа собирается с зацеплением Новикова (отсюда и буква Н в названии), что и обеспечивает низкий уровень шума в процессе его эксплуатации. Также стоит отметить высокий КПД этого редуктора (до 98%).

В нашем интернет-магазине вы можете купить редуктор Редуктор Ц2Н-500-31.5-21-Ц-У-2 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Вариант сборки	21
Высота	1055
Длина	1665
Исполнение конца выходного вала	Ц
Категория размещения	2
Климатическое исполнение	У
Количество ступеней (передач)	2
Масса	2090
Номинальный крутящий момент на выходном валу	56000
Передаточное отношение (число)	31.5
Серия	Ц2Н
Тип	цилиндрический
Типоразмер (межосевое расстояние)	500
Цена	950000
Частота вращения входного вала	1500

Редуктор Ц2Н-500 — Габаритные и присоединительные размеры

Редуктор Ц2Н-500 — Размеры концов валов

Типоразмер редуктора	А_Т	А_Б	L	I	A₁	A₂	L₂	L₃	H	H₁	A	B	B₁	B₂	d	h	n
			не более
	мм																шт
Ц2Н-500-31.5-21-Ц-У-2	500	315	1665	565	615	360	530	690	1055	530	1220	700	650	580	42	60±6	6

Типоразмер редуктора	d	l	b	t	d₁	l₁	b₁	t₁
Типоразмер редуктора	мм
Ц2Н-500-31.5-21-Ц-У-2	90	170	25	95	180	300	45	190

Расшифровка редуктора

Редуктор Ц2Н-500-31.5-21-Ц-У-2, где

Ц2Н - серия редуктора

500 - межосевое расстояние выходной ступени, мм

31.5 - передаточное отношение

21 - вариант сборки

Ц - исполнение конца выходного вала

У - климатическое исполнение

2 - категория размещения по ГОСТ 15150-69

Условия применения

Редуктор Ц2Н-500-31.5-21-Ц-У-2 может работать

в режиме постоянной нагрузки, переменной нагрузки, в режиме одного направления и реверсивном;
при диапазоне температур от -40° до +50°С;
в условиях повышенной запыленности;
во влажной среде (максимально возможная влажность рабочей среды при температуре 20°С может достигать 95%);

Валы редукторов могут вращаться с частотой до 1500 об/мин, быстроходный вал производит вращение в разные стороны;

Подходит как для постоянной эксплуатации, так и для работы с остановками;

Редуктор представлен в климатическом исполнении У, Т (категории размещения 1-4) ) по ГОСТ 15150-69.

Подготовка к работе

До монтажа и пуска в работу храните редуктор в закрытом помещении, не допускайте повреждения устройства и попадания влаги на его поверхность.
При монтаже редуктора Ц2Н-500-31.5-21-Ц-У-2 устройство ставится в горизонтальное положение вниз основанием. Редуктор устанавливается на твердую опору, при этом предоставляется свободный доступ для заливки и слива масла к пробкам отверстий 1 и 2.
Перед началом работы редуктора рекомендуется прогнать его вхолостую.
Непосредственно перед работой заполните редуктор маслом.

Техническое обслуживание

После работы редуктора Ц2Н-500-31.5-21-Ц-У-2 более двух часов с непрерывной нагрузкой не более 0,7 от числа номинальной нагрузки следует отрегулировать подшипники.

Для удаления стружки, образовавшейся от трения зубчатых передач в ходе приработки, рекомендуется поменять масло после одной или двух рабочих смен. Интервал выставляется в связи с режимом работы редуктора.

Техобслуживание делится на ежесменное (ЕО), и также периодические (ТО-1 и ТО-2)

В ходе ЕО производится проверка на предмет:

обнаружения течи масла (если течь присутствует, прочистите отдушину и проверьте уровень масла);
уровня шума;
уровня масла (отрегулируйте уровень масла, слив или долив его до показателя нормы).

Техобслуживание ТО-1 представляет собой выполнение всех пунктов ЕО. При необходимости производится замена масла. ТО-1 проводится через три месяца работы, или стандартно после каждой тысячи часов работы.
Техобслуживание ТО-2 включает в себя действия, проводимые при ЕО и ТО-1. Помимо них выполняется регулировка подшипников и проверка затяжки соединительных болтов. ТО-2 нужно проводить через каждые полгода, или после каждых двух тысяч часов работы механизма.

Вместо первой замены масла можно провести фильтрацию с тонкостью не грубее 65 мкм

Для того, чтобы отрегулировать подшипники, выполните следующие действия:

ослабьте крепление на крышке устройства;
снимите замок, которым закрыт регулировочный винт;
немного отверните регулировочный винт, затем максимально затяните его, после этого отпустите на полшага/шаг пазов на торцах винта регулировки;
закрепите винт с помощью замка;
затяните крышку редуктора;

После того, как произойдет 80% выработка ресурса валов, подшипников и передач, обязательно проведите диагностику по вибрационным параметрам для зубчатых колес редуктора. Подшипники нужно проверить по уровню вибрации. Изношенные узлы замените. Возможны и другие способы проверки износа узлов.

В ходе сборки редуктора Ц2Н-500-31.5-21-Ц-У-2 поверхности крышки и разъема корпуса как следует очищаются и покрываются тонким слоем герметика ГОСТ 13489-79, или автогерметиком-прокладкой, или бакелитовым лаком ГОСТ 901-78. На передней или задней полках редуктора предусмотрено отверстие для отжимного болта, которое облегчит процесс снятия съема крышки. Отжимным болтом может послужить один из болтов стяжки редуктора.

Не допускается разбор редуктора пользователем до истечения гарантийного срока, без согласования с изготовителем. Исключением является замена манжет выходного и входного вала.

Безопасность

В ходе эксплуатации редуктора Ц2Н-500-31.5-21-Ц-У-2 и его обслуживание нужно придерживаться следующих правил техники безопасности:

перед сливом отработанного масла и заливкой нового масла убедитесь, что работа редуктора окончательно остановлена;
защитите соединительные муфты и концы валов предохранительными кожухами;
разбирая редуктор, удостоверьтесь в том, что консольная нагрузка не действует на концы валов;
соблюдайте правила по технике безопасности, действующие для выполнения сварочных, слесарных и такелажных работ;
