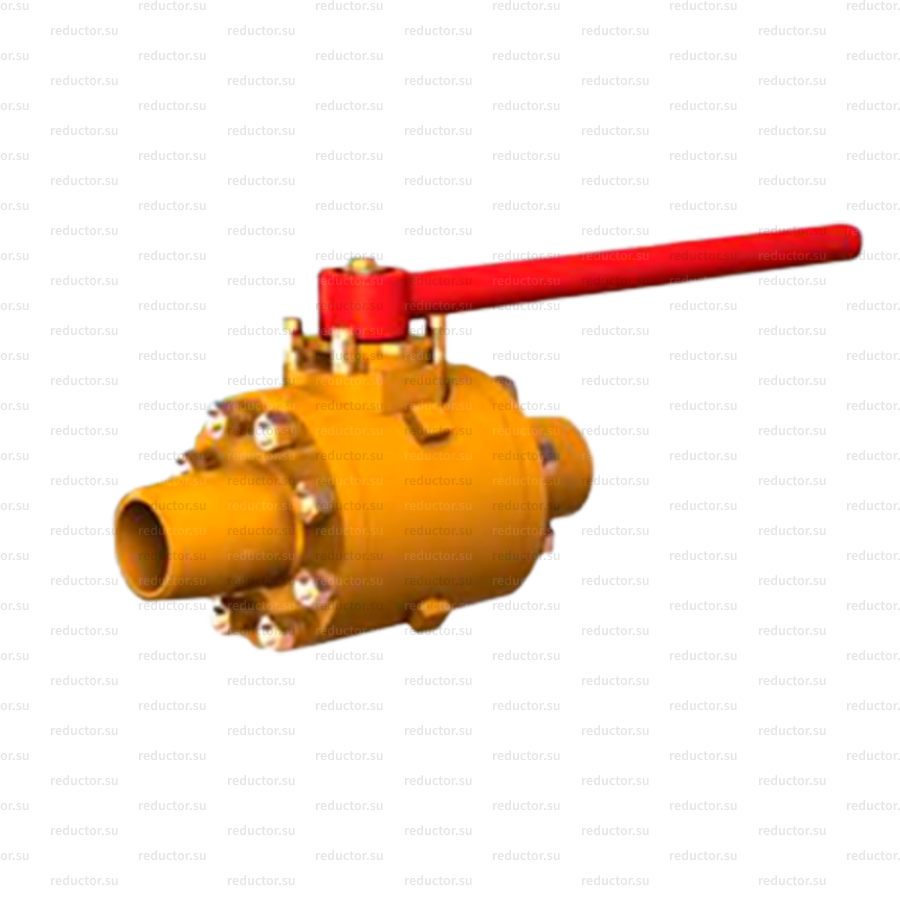

Кран полнопроходной Маршал 11с67п РП.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п РП.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые с концами под приварку предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой разборный. Полный проход. Исполнение под приварку. Корпус разборный. Запорный шар плавающий. Полиуретановые седла в металлических обоймах прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п РП.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1), не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана; возможно изготовление кранов для рабочих сред с повышенным содержанием сероводорода с корпусом из легированной стали 13ХФА
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Приварной
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С до +80°С; возможно изготовление кранов для рабочих сред с температурой от –40°С до +150°C с уплотнениями из полимера ТЕКАПИК/TECAPEEK (Полиэфирэфиркетон, PEEK)
Тип затвора	Шаровый
Условное (номинальное) давление PN (Ру)	100, 63, 80, 160

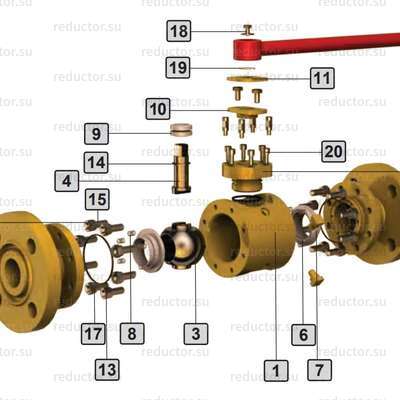

Кран полнопроходной Маршал 11с67п РП.01.1 — Конструкция

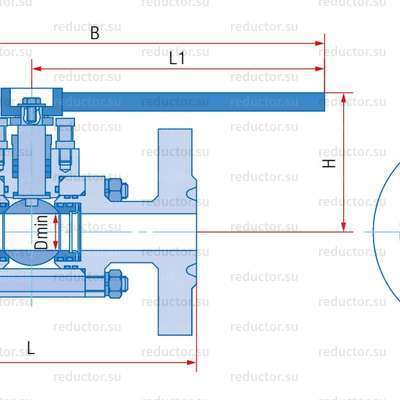

Кран полнопроходной Маршал 11с67п РП.01.1 — Габаритные и присоединительные размеры

сталь 09Г2С (ХЛ1)	DN	L	D	A	T	L1	H	B	Dmin	Масса	Kv
сталь 09Г2С (ХЛ1)	мм									кг	м³/ч
PN63
11с67п РП.01.1.063.015	15	165	28	81	7,75	170	108	253	12,5	4,2	16,3
11с67п РП.01.1.063.020	20	190	32	88	7,5	170	110	265	17	5,3	29,5
11с67п РП.01.1.063.025	25	216	40	105	8	300	101	408	24	7,9	43
11с67п РП.01.1.063.032	32	229	48	110	9	300	105	415	30	8,6	89
11с67п РП.01.1.063.040	40	241	52	133	7,5	300	119	421	37	14,1	230
PN80
11с67п РП.01.1.080.015	15	165	28	81	7,75	170	108	253	12,5	4,2	16,3
11с67п РП.01.1.080.020	20	190	32	88	7,5	170	110	265	17	5,3	29,5
11с67п РП.01.1.080.025	25	216	40	105	8	300	101	408	24	7,9	43
11с67п РП.01.1.080.032	32	229	48	110	9	300	105	415	30	8,6	89
11с67п РП.01.1.080.040	40	241	52	133	7,5	300	119	421	37	14,1	230
PN100
11с67п РП.01.1.100.015	15	165	28	81	7,75	170	108	253	12,5	4,2	16,3
11с67п РП.01.1.100.020	20	190	32	88	7,5	170	110	265	17	5,3	29,5
11с67п РП.01.1.100.025	25	216	40	105	8	300	101	408	24	7,9	43
11с67п РП.01.1.100.032	32	229	48	110	9	300	105	415	30	8,6	89
11с67п РП.01.1.100.040	40	241	52	133	7,5	300	119	421	37	14,1	230
PN160
11с67п РП.01.1.160.015	15	230	28	83	7,75	170	108	285	12,5	6,1	16,3
11с67п РП.01.1.160.020	20	260	32	88	7,5	170	110	300	17	7,3	29,5
11с67п РП.01.1.160.025	25	260	40	105	8	300	101	430	24	9,8	43
11с67п РП.01.1.160.032	32	300	48	110	9	300	105	450	30	11,0	89
11с67п РП.01.1.160.040	40	300	76	133	19,5	300	119	450	37	19,4	230
