Кран полнопроходной Маршал 11с67п 8ЦП.01.3

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п 8ЦП.01.3 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п 8ЦП.01.3 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Материал корпуса	Сталь
Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Концы под приварку в соответствии с	ГОСТ 16037-80
Минимальная температура окружающей среды	не ниже –40°С (У1), не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана; возможно изготовление кранов для рабочих сред с повышенным содержанием сероводорода с корпусом из легированной стали 13ХФА
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Приварной
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С до +80°С; возможно изготовление кранов для рабочих сред с температурой от –40°С до +150°C с уплотнениями из полимера ТЕКАПИК/TECAPEEK (Полиэфирэфиркетон, PEEK)
Тип затвора	Шаровый
Тип управления	Штурвал, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	63, 80, 100, 160

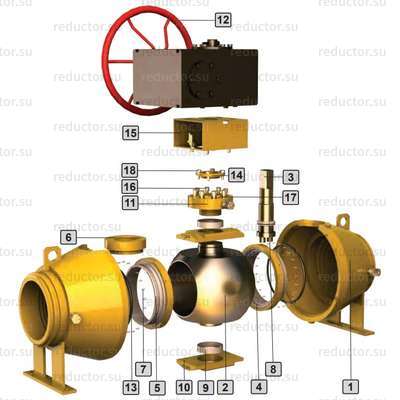

Кран полнопроходной Маршал 11с67п 8ЦП.01.3 — Конструкция

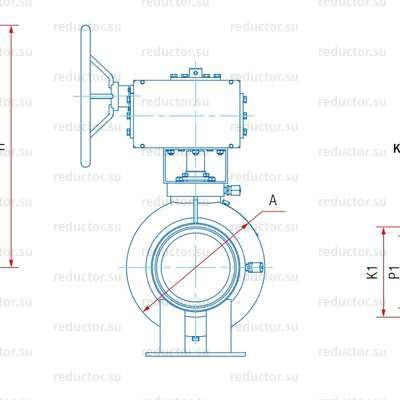

Кран полнопроходной Маршал 11с67п 8ЦП.01.3 — Габаритные и присоединительные размеры

сталь 09Г2С (ХЛ1)	DN	L	D	A	T	H	Dmin	K	P	K1	P1	d1	Масса	Kv
сталь 09Г2С (ХЛ1)	мм												кг	м³/ч
PN63
11с67п 8ЦП.01.3.063.150	150	488	168	315	12	528	140	342	292	308	276	18	156,5	2024
11с67п 8ЦП.01.3.063.200	200	490	219	410	12,5	639	194	380	330	400	360	22	310,1	2720
11с67п 8ЦП.01.3.063.250	250	760	285	490	21	752	245	502	452	400	360	22	565,6	12750
11с67п 8ЦП.01.3.063.300	300	690	325	550	15	811	295	510	460	600	550	22	670	19550
11с67п 8ЦП.01.3.063.400	400	890	426	760	25,5	1100	375	512	452	670	620	32	1370	31620
11с67п 8ЦП.01.3.063.500	500	1020	534	916	24	1200	486	700	620	800	660	32	2060	50150
PN80
11с67п 8ЦП.01.3.080.150	150	488	168	315	12	528	140	342	292	308	276	18	156,5	2024
11с67п 8ЦП.01.3.080.200	200	490	219	410	12,5	639	194	380	330	400	360	22	310,1	2720
11с67п 8ЦП.01.3.080.250	250	760	285	490	21	752	245	502	452	400	360	22	565,6	12750
11с67п 8ЦП.01.3.080.300	300	690	325	550	15	811	295	510	460	600	550	22	670	19550
11с67п 8ЦП.01.3.080.400	400	890	426	760	25,5	1100	375	512	452	670	620	32	1370	31620
11с67п 8ЦП.01.3.080.500	500	1020	534	916	24	1200	486	700	620	800	620	32	2060	50150
PN100
11с67п 8ЦП.01.3.100.150	150	488	168	315	12	528	140	342	292	308	276	18	156,5	2024
11с67п 8ЦП.01.3.100.200	200	490	219	410	12,5	639	194	380	330	400	360	22	310,1	2720
11с67п 8ЦП.01.3.100.250	250	760	285	490	21	752	245	502	452	400	360	22	565,6	12750
11с67п 8ЦП.01.3.100.300	300	690	325	550	15	811	295	510	460	600	550	22	670	19550
11с67п 8ЦП.01.3.100.400	400	890	426	760	25,5	1100	375	512	452	670	620	32	1370	31620
11с67п 8ЦП.01.3.100.500	500	1020	534	916	24	1200	486	700	620	800	660	32	2060	50150
PN160
11с67п 8ЦП.01.3.160.150	150	488	161	315	10,5	528	140	342	292	308	276	18	156,5	2024
11с67п 8ЦП.01.3.160.200	200	490	222	410	14	639	194	380	330	400	360	22	310,1	2720
11с67п 8ЦП.01.3.160.250	250	760	285	490	21	752	245	502	452	400	360	22	565,6	12750
