Кран полнопроходной Маршал 11с67п ЦФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полнопроходной Маршал 11с67п ЦФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности. Кран из нержавеющей стали может применяться в пищевой промышленности.

Кран шаровой цельносварной. Полный проход. Фланцевое исполнение. Корпус неразборный. Все части корпуса соединены сваркой. Кран не требует технического обслуживания и ремонта. Варианты исполнений: 11с67п — из углеродистой стали, 10нж45фт, 1Онж46фт, 1Онж47фт — из нержавеющей стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Седла прижимаются к шару тарельчатыми пружинами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полнопроходной Маршал 11с67п ЦФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	16

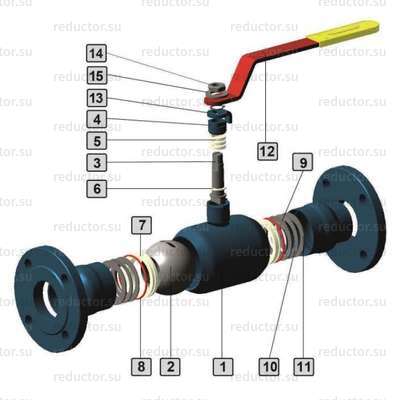

Кран полнопроходной Маршал 11с67п ЦФ.00.1 — Конструкция

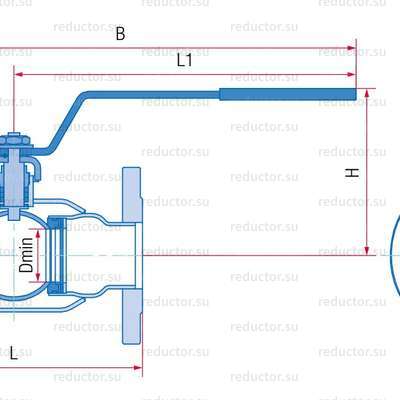

Кран полнопроходной Маршал 11с67п ЦФ.00.1 — Габаритные и присоединительные размеры

сталь 20 (У1)	сталь 09Г2С (ХЛ1)	нерж. сталь (ХЛ1)	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	сталь 09Г2С (ХЛ1)	нерж. сталь (ХЛ1)	мм										шт	кг	м³/ч
PN16
11с67п ЦФ.00.1.016.010	11с67п ЦФ.01.1.016.010	10нж45фт ЦФ.01.1.016.010	10	130	90	60	42	155	220	113	9	14	4	1,68	6
11с67п ЦФ.00.1.016.015	11с67п ЦФ.01.1.016.015	10нж45фт ЦФ.01.1.016.015	15	130	95	65	47	155	220	113	12,5	14	4	1,68	16,3
11с67п ЦФ.00.1.016.020	11с67п ЦФ.01.1.016.020	10нж45фт ЦФ.01.1.016.020	20	150	105	75	58	155	230	116	17	14	4	2,32	29,5
11с67п ЦФ.00.1.016.025	11с67п ЦФ.01.1.016.025	10нж45фт ЦФ.01.1.016.025	25	160	115	85	68	155	235	121	24	14	4	3,09	43
11с67п ЦФ.00.1.016.032	11с67п ЦФ.01.1.016.032	10нж45фт ЦФ.01.1.016.032	32	180	135	100	78	247	337	148	30	18	4	4,6	89
11с67п ЦФ.00.1.016.040	11с67п ЦФ.01.1.016.040	10нж45фт ЦФ.01.1.016.040	40	200	145	110	88	247	347	152	37	18	4	5,37	230
11с67п ЦФ.00.1.016.050	11с67п ЦФ.01.1.016.050	10нж45фт ЦФ.01.1.016.050	50	230	160	125	102	247	362	146	48	18	4	7,34	265
11с67п ЦФ.00.1.016.065	11с67п ЦФ.01.1.016.065	10нж45фт ЦФ.01.1.016.065	65	290	180	145	122	313	458	170	64	18	8	9,74	540
11с67п ЦФ.00.1.016.080	11с67п ЦФ.01.1.016.080	10нж45фт ЦФ.01.1.016.080	80	310	195	160	133	313	468	176	75	18	8	11,73	873
11с67п ЦФ.00.1.016.100	11с67п ЦФ.01.1.016.100	10нж45фт ЦФ.01.1.016.100	100	350	215	180	158	668	843	169	98	18	8	18,5	1390
11с67п ЦФ.00.1.016.125	11с67п ЦФ.01.1.016.125	10нж45фт ЦФ.01.1.016.125	125	381	245	210	184	668	859	184	123	18	8	24,7	1707
11с67п ЦФ.00.1.016.150	11с67п ЦФ.01.1.016.150	10нж45фт ЦФ.01.1.016.150	150	403	280	240	212	668	869	214	148	22	8	36,1	2024
11с67п ЦФ.00.1.016.200	11с67п ЦФ.01.1.016.200	10нж45фт ЦФ.01.1.016.200	200	502	335	295	268	803	1055	272	195	22	12	67,7	2720
PN25
11с67п ЦФ.00.1.025.010	11с67п ЦФ.01.1.025.010	10нж46фт ЦФ.01.1.025.010	10	130	90	60	42	155	220	113	9	14	4	1,68	6
11с67п ЦФ.00.1.025.015	11с67п ЦФ.01.1.025.015	10нж46фт ЦФ.01.1.025.015	15	130	95	65	47	155	220	113	12,5	14	4	1,68	16,3
11с67п ЦФ.00.1.025.020	11с67п ЦФ.01.1.025.020	10нж46фт ЦФ.01.1.025.020	20	150	105	75	58	155	230	116	17	14	4	2,32	29,5
11с67п ЦФ.00.1.025.025	11с67п ЦФ.01.1.025.025	10нж46фт ЦФ.01.1.025.025	25	160	115	85	68	155	235	121	24	14	4	3,09	43
11с67п ЦФ.00.1.025.032	11с67п ЦФ.01.1.025.032	10нж46фт ЦФ.01.1.025.032	32	180	135	100	78	247	337	148	30	18	4	4,6	89
11с67п ЦФ.00.1.025.040	11с67п ЦФ.01.1.025.040	10нж46фт ЦФ.01.1.025.040	40	200	145	110	88	247	347	152	37	18	4	5,37	230
11с67п ЦФ.00.1.025.050	11с67п ЦФ.01.1.025.050	10нж46фт ЦФ.01.1.025.050	50	230	160	125	102	247	362	146	48	18	4	7,34	265
11с67п ЦФ.00.1.025.065	11с67п ЦФ.01.1.025.065	10нж46фт ЦФ.01.1.025.065	65	290	180	145	122	313	458	170	64	18	8	9,74	540
11с67п ЦФ.00.1.025.080	11с67п ЦФ.01.1.025.080	10нж46фт ЦФ.01.1.025.080	80	310	195	160	133	313	468	176	75	18	8	11,73	873
11с67п ЦФ.00.1.025.100	11с67п ЦФ.01.1.025.100	10нж46фт ЦФ.01.1.025.100	100	350	230	190	158	668	843	169	98	22	8	19,7	1390
11с67п ЦФ.00.1.025.125	11с67п ЦФ.01.1.025.125	10нж46фт ЦФ.01.1.025.125	125	381	270	220	184	668	859	184	123	26	8	27	1707
11с67п ЦФ.00.1.025.150	11с67п ЦФ.01.1.025.150	10нж46фт ЦФ.01.1.025.150	150	403	300	250	212	668	869	214	148	26	8	38,8	2024
11с67п ЦФ.00.1.025.200	11с67п ЦФ.01.1.025.200	10нж46фт ЦФ.01.1.025.200	200	502	360	310	278	803	1055	272	195	26	12	72,1	2720
PN40
11с67п ЦФ.00.1.040.010	11с67п ЦФ.01.1.040.010	10нж47фт ЦФ.01.1.040.010	10	130	90	60	42	155	220	113	9	14	4	1,68	6
11с67п ЦФ.00.1.040.015	11с67п ЦФ.01.1.040.015	10нж47фт ЦФ.01.1.040.015	15	130	95	65	47	155	220	113	12,5	14	4	1,68	16,3
11с67п ЦФ.00.1.040.020	11с67п ЦФ.01.1.040.020	10нж47фт ЦФ.01.1.040.020	20	150	105	75	58	155	230	116	17	14	4	2,32	29,5
11с67п ЦФ.00.1.040.025	11с67п ЦФ.01.1.040.025	10нж47фт ЦФ.01.1.040.025	25	160	115	85	68	155	235	121	24	14	4	3,09	43
11с67п ЦФ.00.1.040.032	11с67п ЦФ.01.1.040.032	10нж47фт ЦФ.01.1.040.032	32	180	135	100	78	247	337	148	30	18	4	4,6	89
11с67п ЦФ.00.1.040.040	11с67п ЦФ.01.1.040.040	10нж47фт ЦФ.01.1.040.040	40	200	145	110	88	247	347	152	37	18	4	5,37	230
11с67п ЦФ.00.1.040.050	11с67п ЦФ.01.1.040.050	10нж47фт ЦФ.01.1.040.050	50	230	160	125	102	247	362	146	48	18	4	7,34	265
