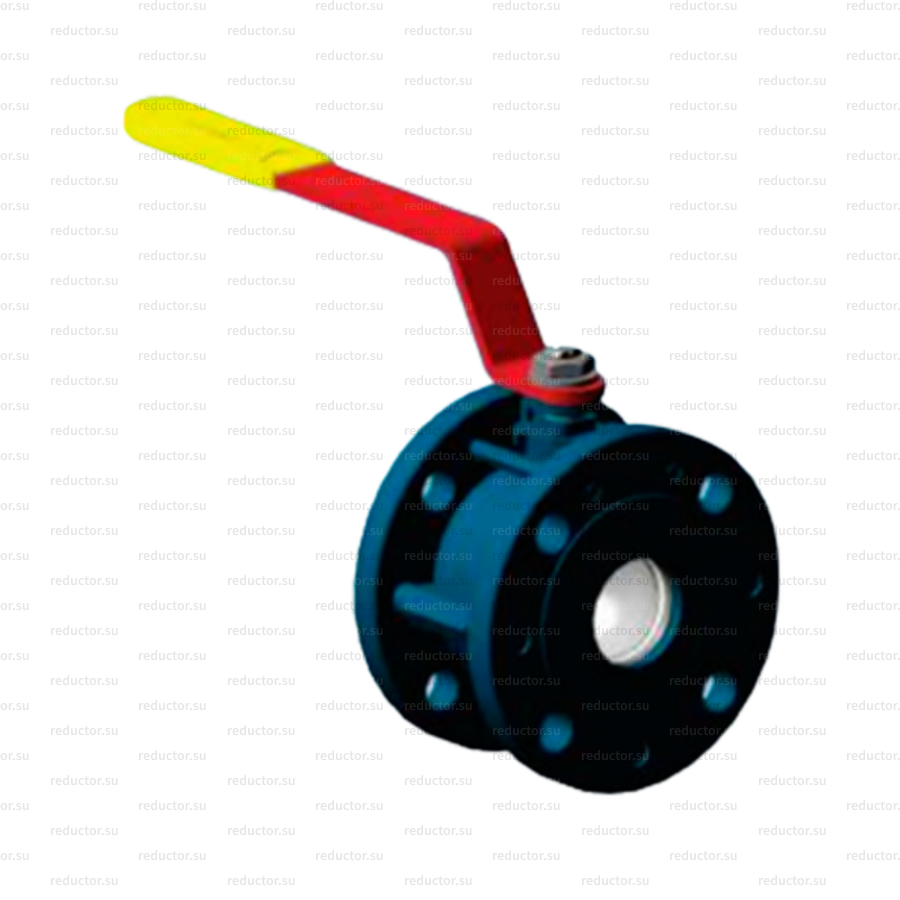

Кран неполнопроходной Маршал 11с67п СУФ.00.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран неполнопроходной Маршал 11с67п СУФ.00.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые фланцевые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Кран шаровой укороченный разборный. Неполный проход. Фланцевое исполнение. Сварной корпус из углеродистой стали. Свободно плавающий шар уплотняется фторопластовыми седлами. Шпиндель, с защитой от выталкивания, уплотняется фторопластовыми кольцами, зажатыми втулкой. Составные части корпуса уплотняются прокладками. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе – произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран неполнопроходной Маршал 11с67п СУФ.00.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	У1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1)
Производитель	Маршал
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Фланцевый
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –40°С; до +200°С (У1)
Тип затвора	Шаровый
Тип управления	Редуктор, Рукоятка, Электропривод
Условное (номинальное) давление PN (Ру)	16, 25

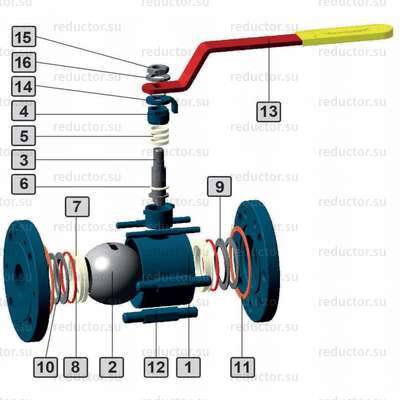

Кран неполнопроходной Маршал 11с67п СУФ.00.1 — Конструкция

Кран неполнопроходной Маршал 11с67п СУФ.00.1 — Габаритные и присоединительные размеры

сталь 20 (У1)	DN	L	D	D1	D2	L1	B	H	Dmin	d	n	Масса	Kv
сталь 20 (У1)	мм										шт	кг	м³/ч
PN16
11с67п СФ.00.1.016.065/050	65	96	180	145	122	247	295	147	48	18	8	7,5	390
11с67п СФ.00.1.016.100/080	100	131	215	180	158	313	379	178	75	18	8	13,3	750
11с67п СФ.00.1.016.125/100	125	163	245	210	184	668	750	171	98	18	8	21,73	860
11с67п СФ.00.1.016.150/100	150	163	280	240	212	668	750	186	98	22	8	27	1020
11с67п СФ.00.1.016.200/150	200	203	335	295	268	668	771	216	148	22	12	42	1830
PN25
11с67п СФ.00.1.025.065/050	65	96	180	145	122	247	295	147	48	18	8	7,5	390
11с67п СФ.00.1.025.100/080	100	131	230	190	158	313	379	178	75	22	8	14,4	750
11с67п СФ.00.1.025.125/100	125	163	270	220	184	668	750	171	98	26	8	24,5	860
11с67п СФ.00.1.025.150/100	150	163	300	250	212	668	750	186	98	26	8	29,7	1020
11с67п СФ.00.1.025.200/150	200	203	360	310	278	668	771	216	148	26	12	46,36	1830
PN40
11с67п СФ.00.1.040.065/050	65	100	180	145	122	310	297	147	48	18	8	8,1	390
11с67п СФ.00.1.040.100/080	100	137	230	190	158	366	382	178	75	22	8	16	750
11с67п СФ.00.1.040.125/100	125	173	270	220	184	665	755	171	98	26	8	28	860
11с67п СФ.00.1.040.150/100	150	173	300	250	212	665	755	186	98	26	8	34,3	1020
11с67п СФ.00.1.040.200/150	200	213	375	320	285	665	776	216	148	30	12	54,64	1830
