Кран полнопроходной Маршал 11с67п РР.01.1

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Кран полно- и неполнопроходной Маршал 11с67п РР.01.1 предназначен для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой и других отраслях промышленности.

Краны шаровые муфтовые предназначены для установки в качестве запорного устройства, перекрывающего потоки жидких и газообразных рабочих сред, на трубопроводах в системах водо- и газоснабжения, предприятиях теплоэнергетики, в химической, нефтеперерабатывающей, газовой, и других отраслях промышленности.

Кран шаровой разборный муфтовый. Полный и неполный проход. Корпус разборный. Свободно плавающий шар уплотняется полиуретановыми седлами. Шпиндель, с защитой от выталкивания, уплотняется резиновыми кольцами, зажатыми прижимом. Составные части корпуса уплотняются резиновыми кольцами. Управление краном производится вручную поворотом рукоятки на 90° до упоров. В открытом положении крана рукоятка расположена вдоль оси трубопровода. Положение крана при монтаже на трубопроводе — произвольное, с потоком рабочей среды в любом направлении.

В нашем интернет-магазине вы можете купить Кран полно- и неполнопроходной Маршал 11с67п РР.01.1 по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Класс герметичности	А ГОСТ 9544-2015
Климатическое исполнение	XЛ1 ГОСТ 15150-69
Материал корпуса	Сталь
Минимальная температура окружающей среды	не ниже –40°С (У1), не ниже –60°С (ХЛ1)
Производитель	Маршал
Рабочая среда	вода, газ, нефтепродукты и другие нетоксичные и неагрессивные среды, нейтральные к материалам деталей крана; возможно изготовление кранов для рабочих сред с повышенным содержанием сероводорода с корпусом из легированной стали 13ХФА
Размеры фланцев	ГОСТ 33259-2015 (ИСО7005)
Серия	11с67п
Способ крепления	Резьбовой
Срок службы	не менее 30 лет
Строительные длины	ГОСТ 28908-91, ГОСТ 3706-93 (ИСО5752)
Температура рабочей среды	от –60°С до +80°С; возможно изготовление кранов для рабочих сред с температурой от –40°С до +150°C с уплотнениями из полимера ТЕКАПИК/TECAPEEK (Полиэфирэфиркетон, PEEK)
Тип затвора	Шаровый
Тип управления	Рукоятка, Редуктор, Электропривод
Условное (номинальное) давление PN (Ру)	63, 80, 100, 160

Кран полнопроходной Маршал 11с67п РР.01.1 — Габаритные и присоединительные размеры

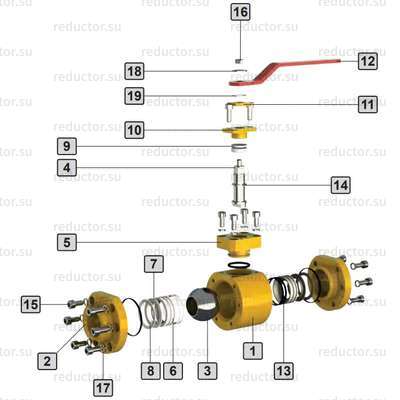

Кран полнопроходной Маршал 11с67п РР.01.1 — Конструкция

сталь 09Г2С (ХЛ1)	DN	L	S	A	L1	H	B	F	D	G	Масса	Kv
сталь 09Г2С (ХЛ1)	мм									G	кг	м³/ч
PN63
11с67п РР.01.1.063.010	10	72	27	40	170	59,5	206	12	9,5	3/8”	0,64	7
11с67п РР.01.1.063.015	15	90	36	44	170	59,5	215	16	12,5	1/2”	1,2	16,3
11с67п РР.01.1.063.020	20	95	40	48	170	62,5	218	16	17	3/4”	1,45	29,5
11с67п РР.01.1.063.025/020	25	150	65	48	170	62,5	245	20	17	1”	2,32	21
11с67п РР.01.1.063.025	25	150	65	70	216	60	291	20	24	1”	4,7	43
11с67п РР.01.1.063.032/025	32	170	75	70	216	60	301	21	24	1 1/4”	3,2	32
11с67п РР.01.1.063.032	32	170	75	84	216	68	301	21	30	1 1/4”	7,0	89
11с67п РР.01.1.063.040/032	40	180	85	84	216	68	306	23	30	1 1/2”	4,88	60
11с67п РР.01.1.063.040	40	180	85	90	216	74	306	23	37	1 1/2”	8,93	230
11с67п РР.01.1.063.050/040	50	210	80	90	216	74	321	24	37	2”	8,1	150
11с67п 8РР.01.1.063.050	50	210	80	195	400	142	505	24	48	2”	25,3	265
PN80
11с67п РР.01.1.080.010	10	72	27	40	170	59,5	206	12	9,5	3/8”	0,64	7
11с67п РР.01.1.080.015	15	90	36	44	170	59,5	215	16	12,5	1/2”	1,2	16,3
11с67п РР.01.1.080.020	20	95	40	48	170	62,5	218	16	17	3/4”	1,45	29,5
11с67п РР.01.1.080.025/020	25	150	65	48	170	62,5	245	20	17	1”	2,32	21
11с67п РР.01.1.080.025	25	150	65	70	216	60	291	20	24	1”	4,7	43
11с67п РР.01.1.080.032/025	32	170	75	70	216	60	301	21	24	1 1/4”	3,2	32
11с67п РР.01.1.080.032	32	170	75	84	216	68	301	21	30	1 1/4”	7,0	89
11с67п РР.01.1.080.040/032	40	180	85	84	216	68	306	23	30	1 1/2”	4,88	60
11с67п РР.01.1.080.040	40	180	85	90	216	74	306	23	37	1 1/2”	8,93	230
11с67п РР.01.1.080.050/040	50	210	80	90	216	74	321	24	37	2”	8,1	150
11с67п 8РР.01.1.080.050	50	210	80	195	400	142	505	24	48	2”	25,3	265
PN100
11с67п РР.01.1.100.010	10	72	27	40	170	59,5	206	12	9,5	3/8”	0,64	7
11с67п РР.01.1.100.015	15	90	36	44	170	59,5	215	16	12,5	1/2”	1,2	16,3
11с67п РР.01.1.100.020	20	95	40	48	170	62,5	218	16	17	3/4”	1,45	29,5
11с67п РР.01.1.100.025/020	25	150	65	48	170	62,5	245	20	17	1”	2,32	21
11с67п РР.01.1.100.025	25	150	65	70	216	60	291	20	24	1”	4,7	43
11с67п РР.01.1.100.032/025	32	170	75	70	216	60	301	21	24	1 1/4”	3,2	32
11с67п РР.01.1.100.032	32	170	75	84	216	68	301	21	30	1 1/4”	7,0	89
11с67п РР.01.1.100.040/032	40	180	85	84	216	68	306	23	30	1 1/2”	4,88	60
11с67п РР.01.1.100.040	40	180	85	90	216	74	306	23	37	1 1/2”	8,93	230
11с67п РР.01.1.100.050/040	50	210	80	90	216	74	321	24	37	2”	8,1	150
11с67п 8РР.01.1.100.050	50	210	80	195	400	142	505	24	48	2”	25,3	265
PN160
11с67п РР.01.1.160.010	10	72	27	40	170	59,5	206	12	9,5	3/8”	0,64	7
11с67п РР.01.1.160.015	15	90	36	44	170	59,5	215	16	12,5	1/2”	1,2	16,3
11с67п РР.01.1.160.020	20	95	40	48	170	62,5	218	16	17	3/4”	1,45	29,5
11с67п РР.01.1.160.025/020	25	150	65	48	170	62,5	245	20	17	1”	2,32	21
11с67п РР.01.1.160.025	25	150	65	70	216	60	291	20	24	1”	4,7	43
11с67п РР.01.1.160.032/025	32	170	75	70	216	60	301	21	24	1 1/4”	3,2	32
11с67п РР.01.1.160.032	32	170	75	84	216	68	301	21	30	1 1/4”	7,0	89
11с67п РР.01.1.160.040/032	40	180	85	84	216	68	306	23	30	1 1/2”	4,88	60
11с67п РР.01.1.160.040	40	180	85	90	216	74	306	23	37	1 1/2”	8,93	230
11с67п 8РР.01.1.160.050	50	210	80	195	400	142	505	24	48	2”	25,3	265
