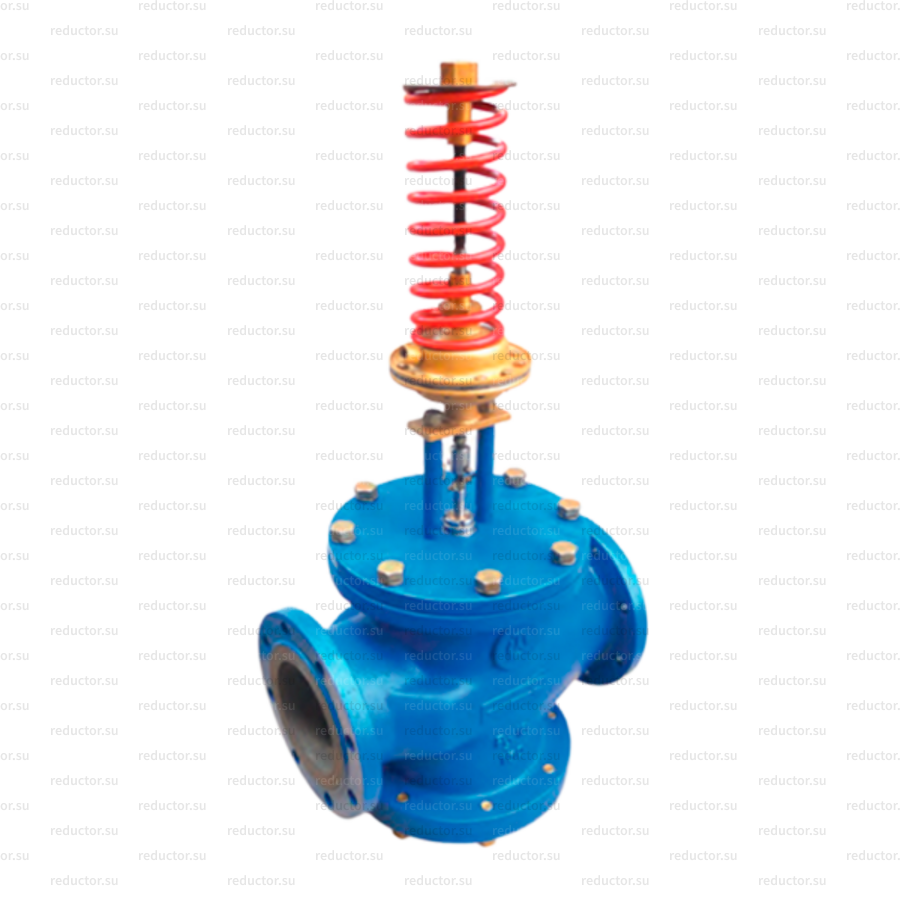

Клапан регулирующий РК применяется в качестве исполнительного устройства, управляемого гидравлическими регуляторами (РД-3М, ПТ-1-1 и др.) и предназначен для регулирования давления, расхода, температуры и уровня на объектах теплоснабжения, водоснабжения, насосных станциях, ЦТП и других технологических объектах с защитой (рассечкой на гидравлически изолированные зоны) их при нарушении гидравлического режима. Аналог УРРД.
| Исполнения |
Нормально-открытое «после себя» |
Нормально-закрытое «до себя» |
| Диаметр условного прохода, Ду, мм |
25 |
32 |
50 |
65 |
80 |
100 |
150 |
25 |
32 |
50 |
80 |
100 |
150 |
| Условная пропускная способность, Кvу, м³/ч |
8 |
16 |
32 |
50 |
80 |
100 |
250 |
6 |
10 |
25 |
60 |
100 |
250 |
| Тип соединения |
Фланцевое |
| Условное давление, Ру, МПа |
1,6 |
| Высота, мм |
545 |
560 |
585 |
610 |
625 |
735 |
835 |
620 |
745 |
745 |
805 |
895 |
985 |
| Строительная длина, мм |
160 |
180 |
230 |
290 |
310 |
350 |
480 |
160 |
180 |
230 |
310 |
350 |
480 |
| Масса (без монтажных частей), кг |
12 |
13 |
19 |
28 |
28 |
108 |
130 |
16 |
22 |
28 |
43 |
107 |
146 |
Исполнение клапанов регулирующих РК
- НО — «нормально открытое»
- НЗ — «нормально закрытое»
Технические характеристики
| Диаметр, Ду, мм |
15-150 |
| Давление, Ру, МПа |
1,6 |
| Температура окружающей среды, °С |
5 до 50 |
| Относительная влажность воздуха |
до 80% |
| Температура регулируемой среды, °С |
До 150 |
| Среда |
Холодная и горячая вода, жидкие и газообразные среды, нейтральные к материалам регулятора, другие среды по спецзаказу |
| Протечка |
0,16% от Кvy |
| Зона пропорциональности |
16% от верхнего предела настройки |
| Зона нечуствительности |
2,5% от верхнего предела настройки |
|
Управляющее давление срабатывания клапана, МПа:
серийное
по спецзаказу
|
0,07
0,01-1,2
|
Устройство и принцип работы
РК состоит из фланцевого односедельного или двухседельного клапана, гидравлического мембранного привода, пружины и затвора.
Принцип действия РК основан на изменении площади сечения проходных отверстий, в зависимости от перемещения затвора, что приводит к изменению регулирующего параметра — давления, расхода, уровня, температуры регулируемой среды. Движение затвору сообщается через шток от чувствительного элемента - мембраны, под воздействием управляющего давления, подведенного через штуцер от управляющего прибора (РД-3М, ПТ-1-1 и др.).

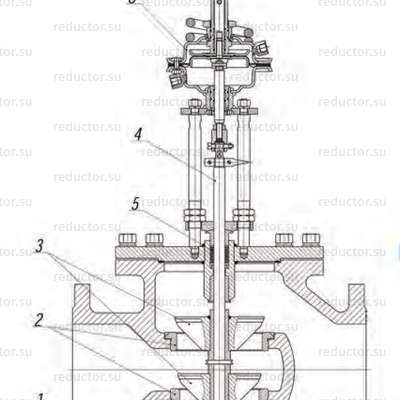

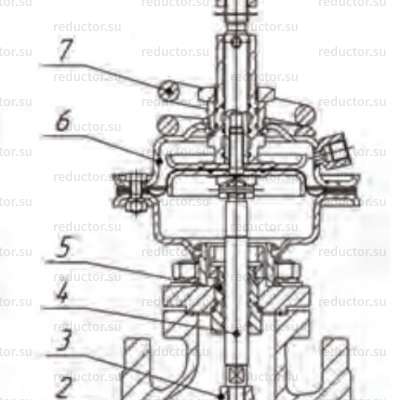

Устройство клапана РК
- корпус,
- седло,
- плунжер,
- шток,
- сальниковый узел,
- привод гидравлический мембранный,
- настроечная пружина,
- винт настройки давления
Материалы основных деталей клапана
| Корпус клапана |
Чугун СЧ20 (GG20, EN-GJL-200); Сталь 35Л (GS-52) |
| Плунжер |
Сталь 40Х13 (X40Cr13) |
| Седло |
Латунь ЛС59 (CuZn38Pb1,CW607N) |
| Мембрана |
Этилен-пропиленовый каучук EPDM |
| Уплотнение сальникового узла |
Фторкаучук (FPM) |
Положение и способ монтажа
Регулирующий клапан РК устанавливается в любом положении на горизонтальном или вертикальном участке трубопровода, так, чтобы направление потока рабочей среды через клапан соответствовало направлению стрелки на корпусе. Перед клапаном рекомендуется устанавливать сетчатый фильтр ФСФ.
