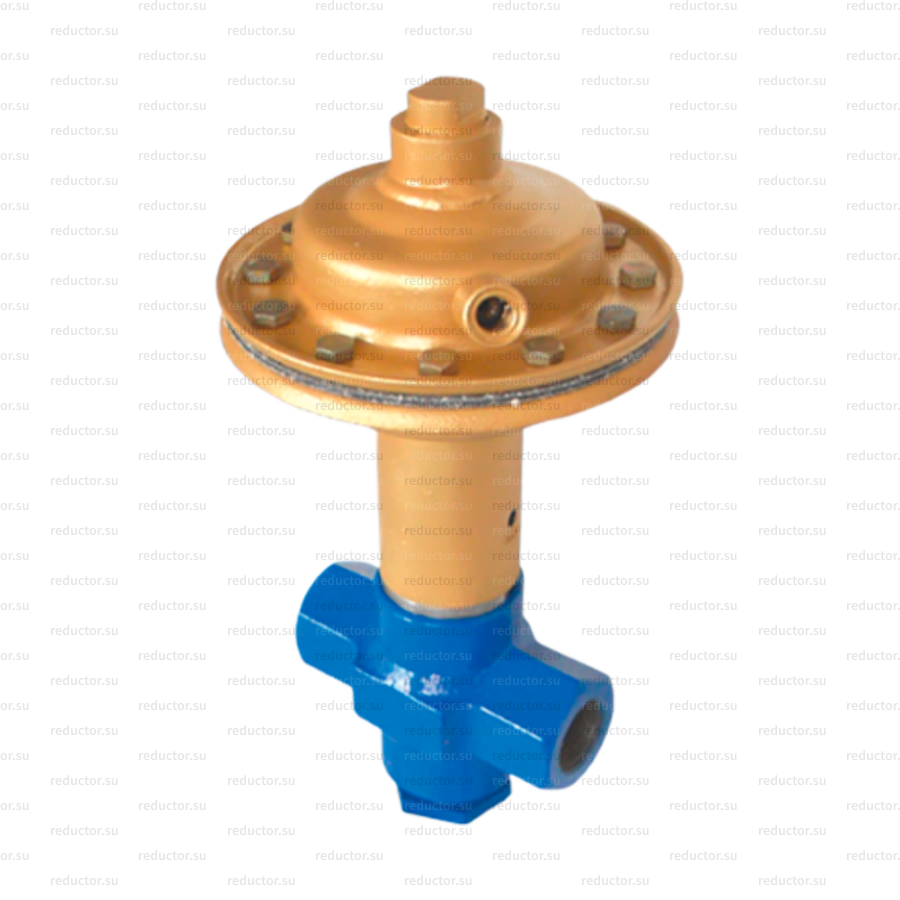

Клапан ИК-25 может применяться в качестве исполнительного и вспомогательного устройства, управляемого приборами РД-3М, ПТ-1-1 и их аналогами.
В качестве исполнительного устройства ИК-25 применяется для регулирования давления, расхода, уровня или температуры жидких неагрессивных к материалам деталей клапана сред, а также используется как разделительное и смесительное трехходовое устройство при автоматизации систем теплоснабжения, водоснабжения и других технологических процессов.
В качестве вспомогательного устройства ИК-25 применяется для ускорения срабатывания исполнительных устройств — регулирующих клапанов больших диаметров условного прохода при регулировании заданных параметров и автоматической защите (рассечке тепловых сетей на гидравлически изолированные зоны) на насосных станциях, ЦТП и других технологических объектах.
Технические характеристики
| Регулируемая среда |
сетевая вода в системах теплоснабжения и водоснабжения |
| Диаметр условного прохода, Ду, мм |
25 |
| Условное давление, Ру, МПа |
1,6 |
| Управляющее давление среды, Рупр, МПа |
0,25 - 1,0 |
|
Температура, °С:
Регулируемой среды
Регулирующей среды
|
до 150
до 140
|
|
Условная пропускная способность, Kvy, м³/ч
|
8±2
|
|
Габаритные размеры, мм
|
170x293x321
|
|
Масса, кг
|
11,5
|
Устройство и принцип работы
Клапан состоит из корпуса, гидравлического мембранного привода, затвора и пружины.
Принцип работы ИК-25 заключается в изменении площади сечения проходных отверстий клапана с целью изменения расхода, давления, уровня среды, а также перераспределения потоков сред, проходящих через корпус клапана, с целью их смешивания или разделения, в зависимости от перемещения затвора клапана. Движение затвору передается через шток от мембраны, перемещаемой при подаче в гидравлический привод клапана управляющего давления от управляющих устройств (РД-3М, ПТ-1-1 и др.) и возвращаемой в исходное положение при сбросе управляющего давления силой упругой деформации пружины сжатия.
При работе в качестве вспомогательного устройства для ускорения срабатывания исполнительных устройств (регулирующих клапанов больших диаметров условного прохода), функция ИК-25 заключается в ускоренной подаче и сбросе управляющего давления в гидравлических приводах исполнительных устройств.
Ускоренное заполнение и сброс управляющей среды в рабочей камере идравлического привода исполнительного устройства происходит за счет большей площади сечения проходных отверстий ИК-25, чем в регуляторе РД-3М и его аналогах.
Положение и способ монтажа
Клапан устанавливается в вертикальном положении на горизонтальном участке трубопровода, в месте, удобном для обслуживания и проведения ревизии.
Для подвода управляющего давления рекомендуется импульсная трубка из монтажного комплекта.

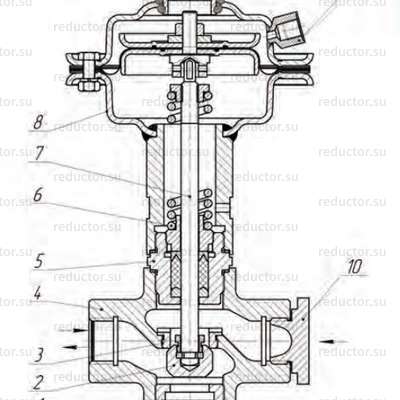

Устройство клапана ИК-25
- пробка,
- затвор,
- седло,
- корпус,
- сальниковый узел,
- пружина,
- шток,
- гидропривод,
- штуцер,
- пробка
Преимущества использования ИК-25 в схеме защиты
Применение ИК-25 как разделительного устройства для защиты (рассечки тепловых сетей на гидравлически изолированные зоны) позволяет использовать одно исполнительное устройство (регулирующий клапан) как для регулирования заданных параметров на объекте, так и для выполнения функции защиты при нарушении гидравлического режима.
