Клапан 25с945нж – это вид трубопроводной арматуры, отвечающий за защиту труб и сопутствующего оборудования. Клапан реагирует на изменения потока среды. При повышении давления в трубе или изменении направления движения клапан выпускает излишки среды, защищая корпус трубы от повреждений. Когда давление нормализуется, клапан закрывается.
По своей конструкции клапан 25с945нж состоит из корпуса, крышки, регулирующих пружин и дополнительных элементов. Клапан является самым распространенным видом предохранительной арматуры благодаря простоте своего устройства, удобству при монтаже и использовании.
Технические характеристики
| Диаметр номинальный, Ду, мм |
25 |
32 |
50 |
65 |
80 |
| Рабочий ход затвора, мм |
|
19 |
25 |
32 |
| Условная пропускная способность, Кvy, м³/ч |
1,0
1,6
2,0
2,5
3,2
4,0
6,3
10
|
4,0
6,3
10
16
|
12,5
16
25
40
|
25
40
63
|
25
40
63
100
|
| Пропускная характеристика |
линейная |
| Условное давление, Ру, МПа |
1,6; 2,5 |
| Протечка |
0,1% от Kvs |
| Тип ЭИМ |
STmini |
ST0 |
| Регулируемая среда |
Вода, этиленгликоль до 50%, перегретый пар, жидкие и газообразные среды, нейтральные к материалам клапана* |
| Температура регулируемой среды, °С |
-20 до 350 |
|
|
|
|
* — изготавливается по спецзаказу
Материал основных деталей клапана
| Тип клапана |
25с945нж |
| Корпус клапана |
Сталь 35Л (GS-52) |
| Плунжер |
Сталь 40Х13 (X40Cr13) |
| Седло |
Латунь ЛС59 (CuZn38Pb1,CW607N) |
| Уплотнение на плунжере |
«металл по металлу» |
| Температура регулируемой среды, °С |
До 150°С |
До 220°С |
До 350°С |
| Уплотнение сальникового узла |
Фторкаучук (FPM) |
Модифицированный фторопласт (PTFE) |
Графит ТРГ |
* — другие материалы в зависимости от рабочей среды

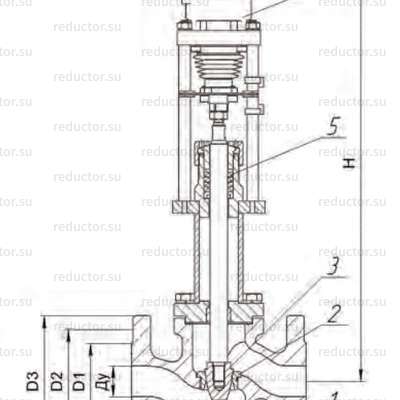

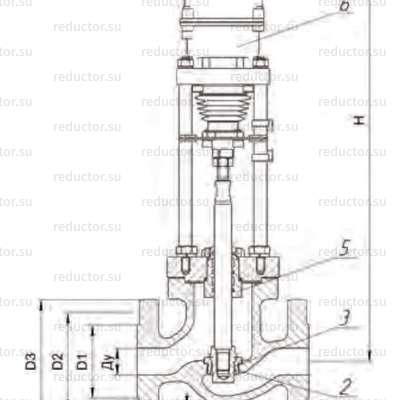

Устройство клапана РК
- корпус,
- седло,
- плунжер,
- сальниковый узел,
- ЭИМ.
Допустимый перепад давлений
| Ду,мм |
ΔP, МПа при комплектации приводом |
| ST mini (1,1 kH) |
ST 0 (4,5 kH) |
| 25 |
1,6
|
— |
| 32 |
— |
| 50 |
— |
1,6 |
| 65 |
— |
| 80 |
— |
В нашем интернет-магазине вы можете купить клапан 25с945нж по выгодной цене. Оформить заказ можно онлайн или по телефонам:
Комплект поставки: клапан 25с945нж, технический паспорт.
