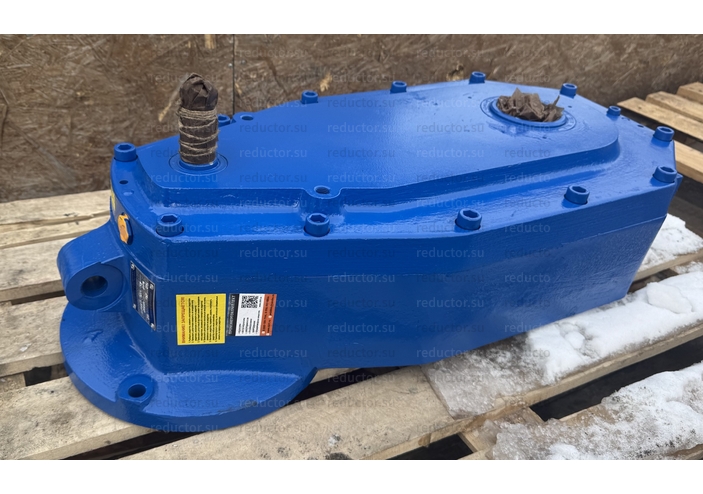

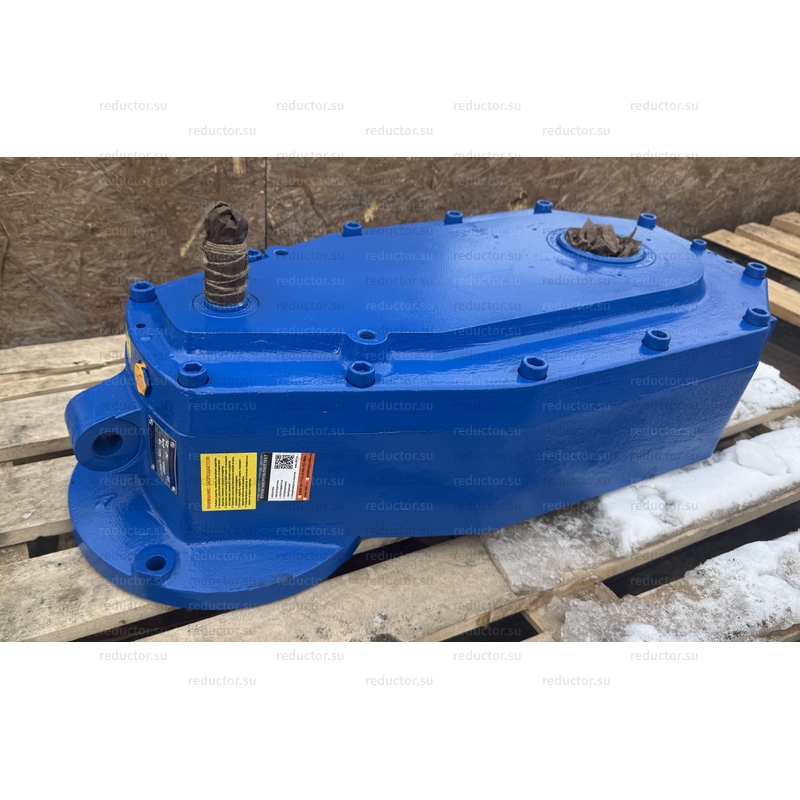

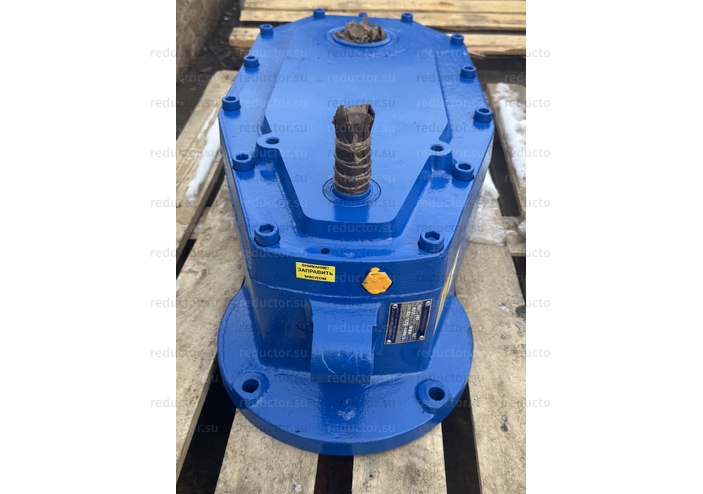

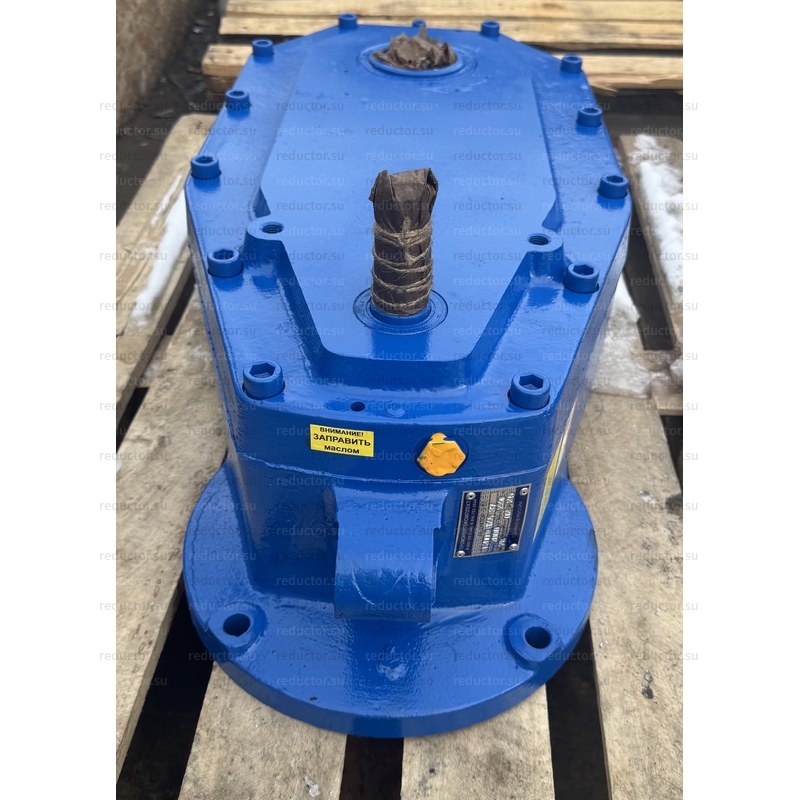

Редуктор B-200-12,5-37

В наличии

299 500 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Редукторы цилиндрические трехступенчатые вертикальные типов Ц3вк и Ц3вкф предназначены для использования в подъемно-транспортном оборудовании, а также в качестве привода общего назначения.

Расшифровка редуктора

Редуктор В – 200-20–16-230 У1 , где:

В-200 — тип редуктора;
16 — межосевое расстояние выходной ступени
230 — номинальное передаточное число
У1 — вариант сборки

Подготовка редуктора к работе

Редуктор при монтаже устанавливается только в вертикальном положении
Перед пуском в работу редуктор рекомендуется провернуть в холостую.
До монтажа и пуска в эксплуатацию редукторы должны храниться в закрытых помещениях, исключающих возможность их повреждения и попадания на них влаги.

Нм при номинально передаточном числе	2000
Номинальный момент на выходном валу	2000
Цена	299500

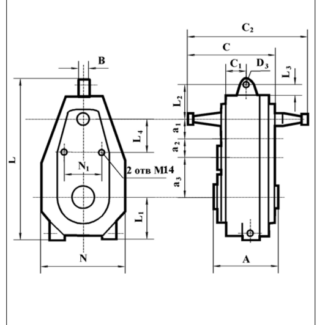

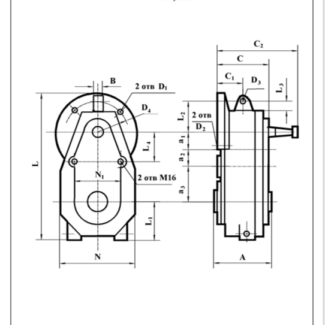

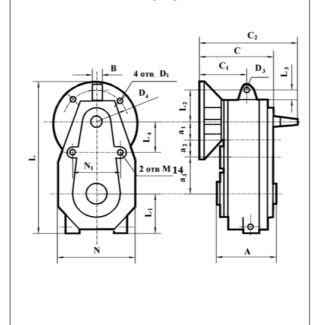

Габаритные и присоединительные размеры редукторов

Типоразмер редуктора	A1	A2	A3	A	B	C	C1	C2	D3	L	L1	L2	L3	L4	N	N1	Масса, кг	L4	L4
Типоразмер редуктора	мм
В-200-20-16-230 У1	125	160	200	240	60	314	108	402	26	848	210	123	32,5	100	392	200	186	100	100

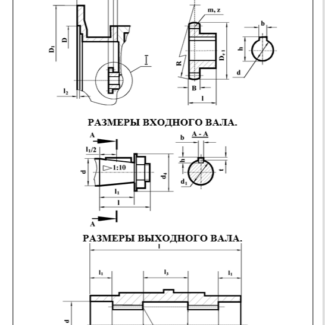

Размеры концов выходных валов с зубчатой муфтой для ВФ

Типоразмер редуктора	D	D1	L1	L2	L3	М	Z	Del	B	R	dH7	d	L	bp9	H
В-200-20-16-230 У1	250Н8	350	112	6	6	2,5	30	80	12	185	35	55	35	10	38,3

Размер входного вала

Типоразмер редуктора	d	d1	d4	L	L1	B	H	T
200	35	32,1	42	80	58	6	5	3,5

Размер выходного вала

Типоразмер редуктора	L	L1	L2	L3	d	dxmx9h
200	240	44	60	32	85	80x2,5

Условия применения

нагрузка постоянная и переменная по значению;
одного направления и реверсивная;
работа длительная или с периодическими остановками;
вращение валов в любую сторону;
частота вращения входного вала не должна превышать 1800 об/мин.;
атмосфера типов I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
климатические исполнения: У, Т (для категорий размещения 1...3) и климатические исполнения УХЛ и О (для категории размещения 4) по ГОСТ 15150-69.

Указания мер безопасности

В процессе эксплуатации и обслуживания редукторов должны соблюдаться следующие правила:

заливку масла и слив отработанного масла производить только при полной остановке редуктора;
соединительные муфты и концы валов должны быть защищены предохранительными кожухами;
при разборке редукторов необходимо снять действие консольных нагрузок на концы валов;
при производстве ремонтных работ должны соблюдаться действующие правила по технике безопасности для такелажных, слесарных и сварочных работ.
