Технические характеристики
| Условный проход DN, мм |
20 |
| Давление условное РN, МПа (кгс/см2 ) |
4,0(40) |
| Герметичность затвора |
по ГОСТ 9544-93 класс В |
| Тип указателя уровня – стекло круглое или рамка (в комплект поставки не входят) Запорные устройства с круглыми стеклами применять на давление до 3 МПа (30 кгс/см2 ). При давлении до 4 МПа (40 кгс/см2 ) применять рамки с плоскими стеклами |
| Уплотнение в затворе |
конусное, металл по металлу |
| Уплотнение по шпинделю |
сальниковое (фторопласт 4) |
| Климатическое исполнение |
У1, Т1 ГОСТ 15150-69 |
| Изготовление и приемка по |
ТУ 26-07-1093-74 |
| Обозначение |
Условное обозначение |

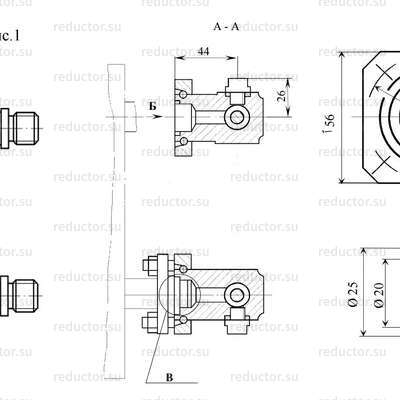

Рис. |
Рабочая среда |
Температура t°C |
Исполнение |
Масса, кг |
| Вид присоединения |
Тип указателя |
| 1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
| ПЗ.82003-020М |
12с13бк |
1 |
Горячая вода, пар |
250 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-01 |
12с13бк Э |
| ПЗ.82003-020М-02 |
12с13бк Т |
| ПЗ.82003-020М-03 |
12с13бк1 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-04 |
12с13бк1Э |
| ПЗ.82003-020М-05 |
12с13бк1Т |
| ПЗ.82003-020М-06 |
12с13бк2 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-07 |
12с13бк2Э |
| ПЗ.82003-020М-08 |
12с13бк2Т |
| ПЗ.82003-020М-09 |
12с13бк3 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-10 |
12с13бк3Э |
| ПЗ.82003-020М-11 |
12с13бк3Т |
| ПЗ.82003-020М-12 |
12нж13бк |
1 |
Жидкие и газообразные среды, нейтральные к материалу основных деталей |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-13 |
12нж13бк Э |
| ПЗ.82003-020М-14 |
12нж13бк Т |
| ПЗ.82003-020М-15 |
12нж13бк1 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-16 |
12нж13бк1Э |
| ПЗ.82003-020М-17 |
12нж13бк1Т |
| ПЗ.82003-020М-18 |
12нж13бк2 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-19 |
12нж13бк2Э |
| ПЗ.82003-020М-20 |
12нж13бк2Т |
| ПЗ.82003-020М-21 |
12нж13бк3 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-22 |
12нж13бк3Э |
| ПЗ.82003-020М-23 |
12нж13бк3Т |
| ПЗ.82003-020М-24 |
12нж13бк4 |
1 |
200 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-25 |
12нж13бк4Э |
| ПЗ.82003-020М-26 |
12нж13бк4Т |
| ПЗ.82003-020М-27 |
12нж13бк5 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-28 |
12нж13бк5Э |
| ПЗ.82003-020М-29 |
12нж13бк5Т |
| ПЗ.82003-020М-30 |
12нж13бк6 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-31 |
12нж13бк6Э |
| ПЗ.82003-020М-32 |
12нж13бк6Т |
| ПЗ.82003-020М-33 |
12нж13бк7 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-34 |
12нж13бк7Э |
| ПЗ.82003-020М-35 |
12нж13бк7Т |
| ПЗ.82003-020М-36 |
12нж13бк8 |
1 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-37 |
12нж13бк8Э |
| ПЗ.82003-020М-38 |
12нж13бк8Т |
| ПЗ.82003-020М-39 |
12нж13бк9 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-40 |
12нж13бк9Э |
| ПЗ.82003-020М-41 |
12нж13бк9Т |
| ПЗ.82003-020М-42 |
12нж13бк10 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-43 |
12нж13бк10Э |
| ПЗ.82003-020М-44 |
12нж13бк10Т |
| ПЗ.82003-020М-45 |
12нж13бк11 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-46 |
12нж13бк11Э |
| ПЗ.82003-020М-47 |
12нж13бк11Т |
| ПЗ.82003-020М-48 |
12нж13бк12 |
1 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-49 |
12нж13бк12Э |
| ПЗ.82003-020М-50 |
12нж13бк12Т |
| ПЗ.82003-020М-51 |
12нж13бк13 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-52 |
12нж13бк13Э |
| ПЗ.82003-020М-53 |
12нж13бк13Т |
| ПЗ.82003-020М-54 |
12нж13бк14 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-55 |
12нж13бк14Э |
| ПЗ.82003-020М-56 |
12нж13бк14Т |
| ПЗ.82003-020М-57 |
12нж13бк15 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-58 |
12нж13бк15Э |
| ПЗ.82003-020М-59 |
12нж13бк15Т |
| ПЗ.82003-020М-60 |
12нж13бк16 |
1 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
2,80 |
| ПЗ.82003-020М-61 |
12нж13бк16Э |
| ПЗ.82003-020М-62 |
12нж13бк16Т |
| ПЗ.82003-020М-63 |
12нж13бк17 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
4,96 |
| ПЗ.82003-020М-64 |
12нж13бк17Э |
| ПЗ.82003-020М-65 |
12нж13бк17Т |
| ПЗ.82003-020М-66 |
12нж13бк18 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
3,42 |
| ПЗ.82003-020М-67 |
12нж13бк18Э |
| ПЗ.82003-020М-68 |
12нж13бк18Т |
| ПЗ.82003-020М-69 |
12нж13бк19 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
5,12 |
| ПЗ.82003-020М-70 |
12нж13бк19Э |
| ПЗ.82003-020М-71 |
12нж13бк19Т |
| ПЗ.82003-020М-72 |
12тн13бк |
1 |
Цапковое по ГОСТ 2822-78 |
Стекло круглое |
1,87 |
| ПЗ.82003-020М-73 |
12тн13бк Э |
| ПЗ.82003-020М-74 |
12тн13бк Т |
| ПЗ.82003-020М-75 |
12тн13бк1 |
2 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
2,82 |
| ПЗ.82003-020М-76 |
12тн13бк1Э |
| ПЗ.82003-020М-77 |
12тн13бк1Т |
| ПЗ.82003-020М-78 |
12тн13бк2 |
3 |
Цапковое по ГОСТ 2822-78 |
Рамка прямоугольная |
1,96 |
| ПЗ.82003-020М-79 |
12тн13бк2Э |
| ПЗ.82003-020М-80 |
12тн13бк2Т |
| ПЗ.82003-020М-81 |
12тн13бк3 |
4 |
Фланцевое по ГОСТ 12815-80, исполнение 8 |
2,91 |
| ПЗ.82003-020М-82 |
12тн13бк3Э |
| ПЗ.82003-020М-83 |
12тн13бк3Т |
Описание
Запорное устройство клапанного типа 12с13бк обеспечивает условия для надежной и бесперебойной работы промышленных установок. Конструкция данного запорного устройства включает в себя верхний паровой кран, нижний водяной кран и смотровое стекло, также имеется сливной кран, расположенный в нижней части конструкции. В зависимости от рабочей температуры жидкости применяют стеклянные либо кварцевые трубки. Принцип работы заключается в том, что при фиксировании пробки верхнего и нижнего кранов в положении «открыто» жидкость в водоуказательном окне останавливается на уровне, соответствующем уровню рабочей жидкости в аппарате. Для продувки системы необходимо установить пробку верхнего корпуса в положение «открыто», а пробку нижнего корпуса в положение «закрыто». На случай поломки смотрового стекла предусмотрено наличие аварийных клапанов. При соблюдении всех требований, изложенных в техническом паспорте изделия, запорное устройство 12с13бк прослужит не менее 10 лет.
Гарантийный срок эксплуатации – 12 месяцев
Гарантийная наработка – 600 циклов
Пример записи
Пример записи запорного устройства из стали 20 с цапковым присоединением под круглое смотровое стекло указателя уровня при заказе и в документации другого изделия:
«Запорное устройство указателя уровня клапанного типа ПЗ.82003-020М (12с13бк) ТУ 26-07-1093-74».
Материал основных деталей
| ПЗ.82003-020М … -11 |
сталь 20 |
| ПЗ.82003-020М-12 … -23 |
сталь 20Х13 |
| ПЗ.82003-020М-24 … -35 |
сталь 12Х18Н9Т |
| ПЗ.82003-020М-36 … -47 |
сталь 06ХН28МДТ |
| ПЗ.82003-020М-48 … -59 |
сталь 10Х17Н13М2Т |
| ПЗ.82003-020М-60 … -71 |
сталь 10Х17Н13М3Т |
| ПЗ.82003-020М-72 … -83 |
титан ВТ 1-0 |
