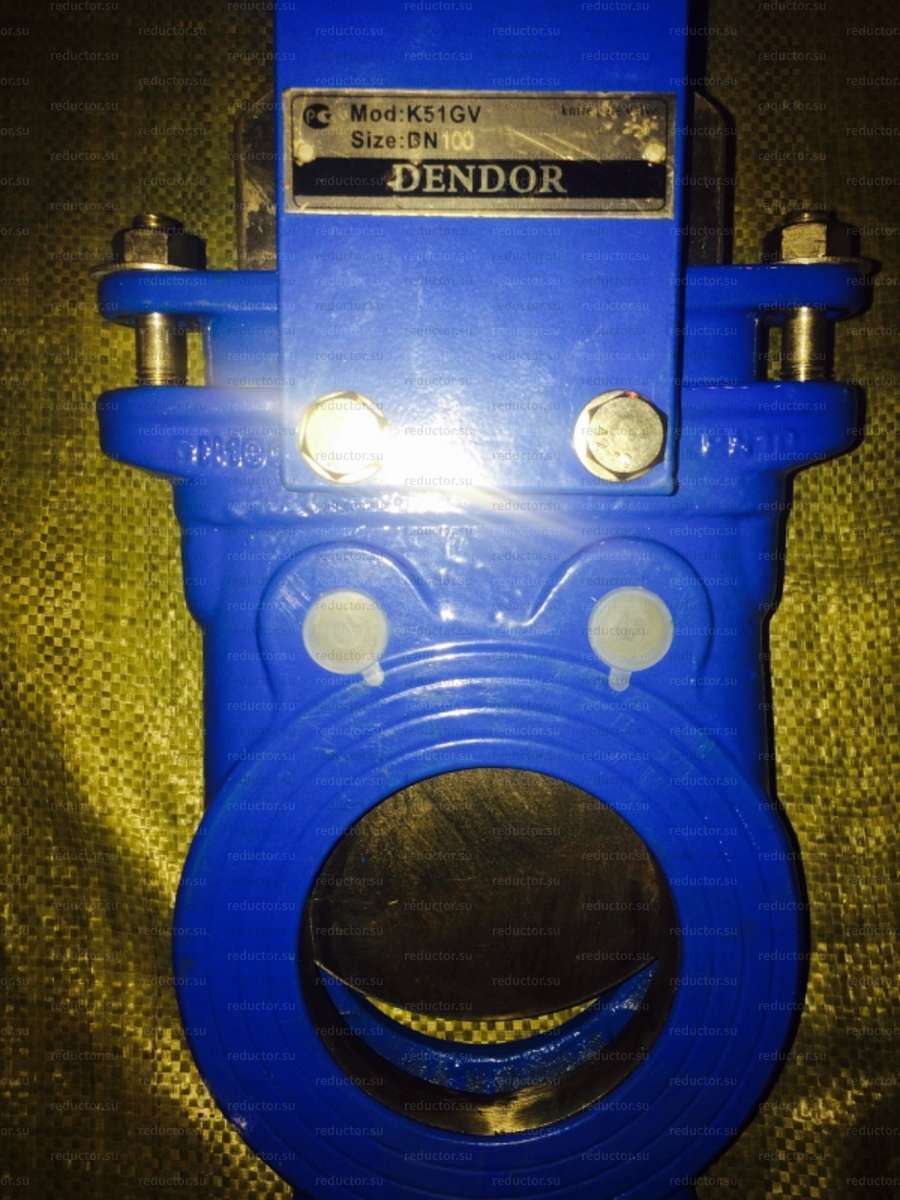

Задвижка Dendor K51GV

В наличии
0 руб.
Срок поставки — 3-7 дней
Гарантия 2 года
Укажие полное наименование и параметры товара
При покупке изделия важно указать его полное условное обозначение
Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое
Условные обозначения
  • Описание
  • Характеристики
  • Габариты и присоединительные размеры

Задвижка Dendor K51GV – вид запорной трубопроводной арматуры с запирающим элементом, вращающимся перпендикулярно потоку рабочей среды.

Задвижки регулируют поток, используются на водопроводах и на трубопроводах, предназначенных для транспортировки других веществ. Чаще всего используются в сфере жкх в качестве элементов систем отопления и водоснабжения. Могут применяться в химической, нефтегазовой промышленности. Главное условие использования – перекачиваемый продукт должен быть нейтральным к материалам задвижки, касающимся потока среды.

В нашем интернет-магазине вы можете купить задвижку Dendor K51GV по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: задвижка Dendor K51GV, технический паспорт. При доставке партии задвижек в один адрес допускается наличие одного паспорта на всю партию.

Описание

Шиберная задвижка Dendor K51GV отличается запорным элементом, выполненным в форме плоского диска. При вращении шпинделя на открытие затвор поднимается вверх, при движении шпинделя в обратную сторону – опускается. Если диск, перекрывающий поток среды, заточен по краям, задвижка называется ножевой. Ножевые задвижки хорошо подходят для того, чтобы перекрывать поток среды, содержащей сыпучие или абразивные вещества.

Шиберные задвижки просты по особенностям своей конструкции, имеют наименьшее сопротивление потоку, долго служат, самоочищаемы. При выборе задвижки учитывается давление, температура и направление потока рабочей среды.

Задвижка Dendor K51GV с невыдвижным шпинделем отличается тем, что ходовая резьба расположена внутри арматуры. Когда задвижка открывается, шпиндель остается такой же высоты, не выдвигаясь. Для того, чтобы открыть проход, ходовая гайка надвигается на шпиндель, открывая затвор.

Недостаток этой системы – подверженность ходового узла коррозии, невозможность техобслуживания узла. Преимущество механизма – небольшая строительная высота, благодаря которой устройство может использоваться в подземных коммуникациях, скважинах и колодцах. Подходит для транспортировки очищенной воды, нефти, масел.

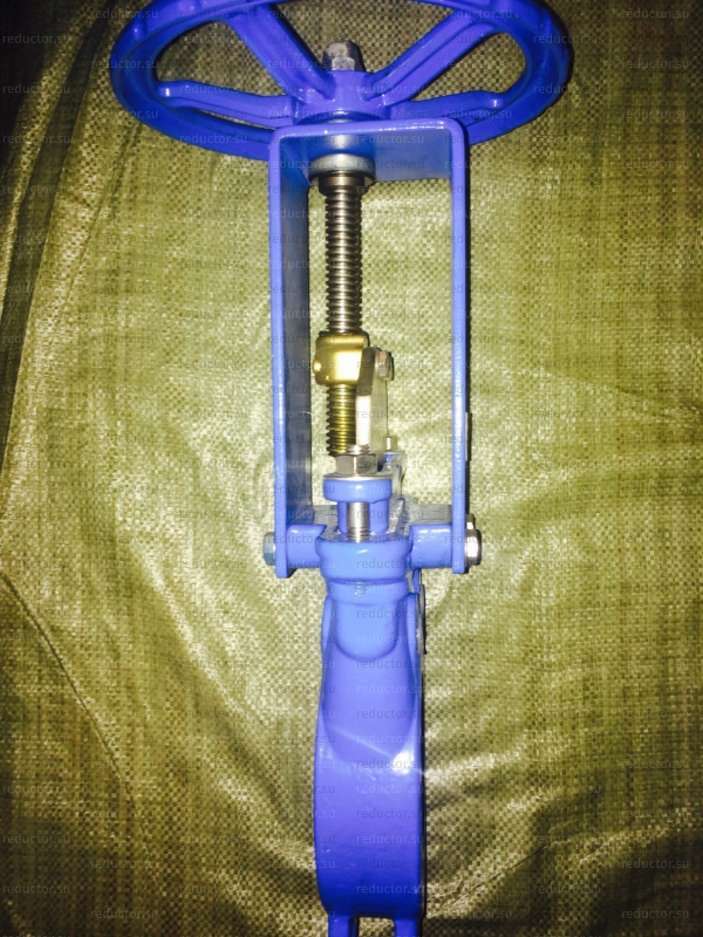

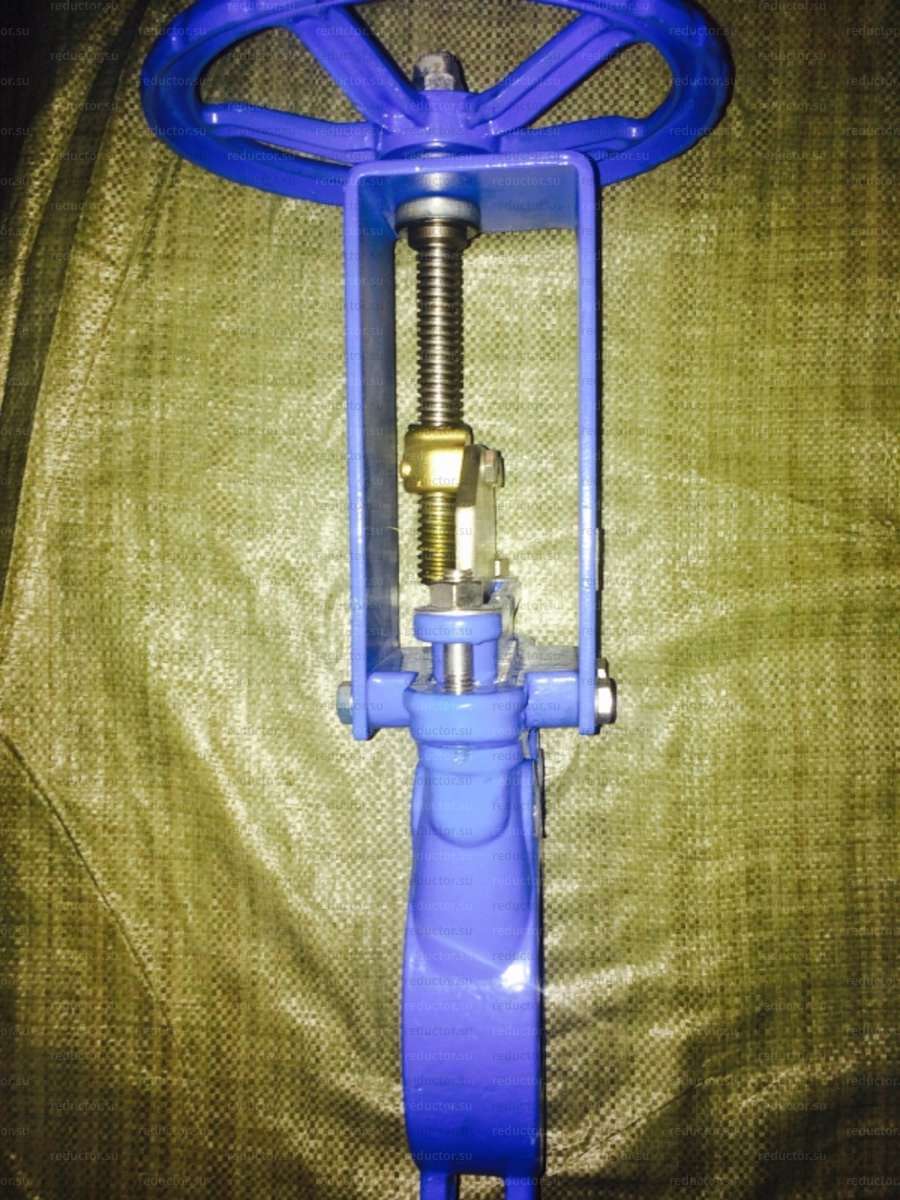

Задвижка Dendor K51GV с выдвижным шпинделем отличается тем, что ходовая резьба находится извне арматуры. При таком устройстве задвижки шпиндель при повороте ходовой гайки двигается поступательно, выдвигаясь вверх на полную величину хода затвора.

Преимущество такой системы в защищенности ходового узла от вредного воздействия среды. Недостаток – большая высота и масса конструкции. Можно использовать для транспортировки загрязненной среды.

Механизм задвижки Dendor K51GV приводит в действие вручную человек. Для того, чтобы передать усилие на задвижку с ручным приводом, используется ручка или маховик. Задвижки, управляемые вручную ставятся в таких местах, где использовать их будет удобно и безопасно. Альтернатива ручному управлению – механизированный привод.

Фланец задвижки Dendor K51GV представляет собой пластину из металла с отверстиями для крепления, расположенными по ее диаметру. Чаще всего используются круглые фланцы, однако, бывают квадратные или треугольные. Стальные фланцы выдерживают большие температуры, чем чугунные. Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

Задвижки Dendor K51GV, выполненные из стали, отличаются самой высокой прочностью. Могут устанавливаться на трубах, предназначенных для транспортировки нефти и газа. Выдерживают высокое давление и температуру.

Информация по материалам

КОНСТРУКЦИЯ МАТЕРИАЛ МАРКИРОВКА
1 КОРПУС СТАЛЬ WCB
2 НОЖ НЕРЖАВЕЮЩАЯ СТАЛЬ
3-4 БОЛТ / ГАЙКА СТАЛЬ 304
5 УПЛОТНЕНИЕ PTFE PTFE
6 МАНЖЕТА САЛЬНИКА СТАЛЬ WCB
7-9 БОЛТ / ГАЙКА СТАЛЬ 304
10 ШТОК НЕРЖАВЕЮЩАЯ СТАЛЬ
11 БУГЕЛЬ СТАЛЬ
12 ПОДШИПНИК
13 МАХОВИК СТАЛЬ
14-15 БОЛТ / ГАЙКА СТАЛЬ
16 ГАЙКА ШТОКА ЛАТУНЬ
17-18 БОЛТ / ГАЙКА СТАЛЬ
19 ЭЛЕМЕНТ КОРПУСА СТАЛЬ
20 УПЛОТНЕНИЕ EPDM EPDM
21 САЛЬНИК СТАЛЬ

Материал корпусаСталь
ПроизводительDendor
Рабочая средаСтоки , шламы, пульпы
СерияK51GV
Способ крепленияМежфланцевый
Температура рабочей среды-25...+130 °С
Тип затвораШиберный
Тип управленияШтурвал
Условное (номинальное) давление PN (Ру)10
Условный проход (номинальный диаметр) DN (Ду)200, 1000, 900, 800, 700, 600, 500, 400, 350, 300, 250, 200, 150, 125, 100, 80, 65, 50
DN L ØD ØD1 ØD0 N-Th Ød
50 48 165 125 180 4-M16 18
65 48 185 145 200 4-M16 18
80 51 200 160 220 8-M16 18
100 51 220 180 240 8-M16 18
125 57 250 210 260 8-M16 18
150 57 285 240 280 8-M20 23
200 70 340 295 300 8-M20 23
250 70 395 350 340 12-M20 23
300 76 445 400 380 12-M20 23
350 76 505 460 400 16-M20 23
400 89 565 515 450 16-M24 27
500 114 675 620 600 20-M24 27
600 114 795 730 600 24-M30 33
700 127 905 840 680 24-M30 33
800 127 1020 950 680 28-M30 33
900 203(127) 1120 1050   28-M30 33
1000 216(149) 1235 1160   28-M30 33
1200 254(156) 1465 1380   32-M36 39
Вы искали

Задвижка Dendor K51GV
0руб.
Задвижка Dendor K51GV О товаре
Категория размещения — адаптированность механизма для использования в определенном месторасположении.
Категория 1 — эксплуатация на открытом воздухе.
Категория 2 — эксплуатация под навесом или в помещениях, где колебания влажности воздуха не сильно отличаются от колебаний на открытом воздухе.
Категория 3 — эксплуатация в помещениях со значительно меньшими колебаниями температуры и влажности, чем на открытом воздухе.
Категория 4 — эксплуатация в закрытых обогреваемых и вентилируемых помещениях.
Категория 5 — эксплуатация в помещениях с повышенной влажностью.
