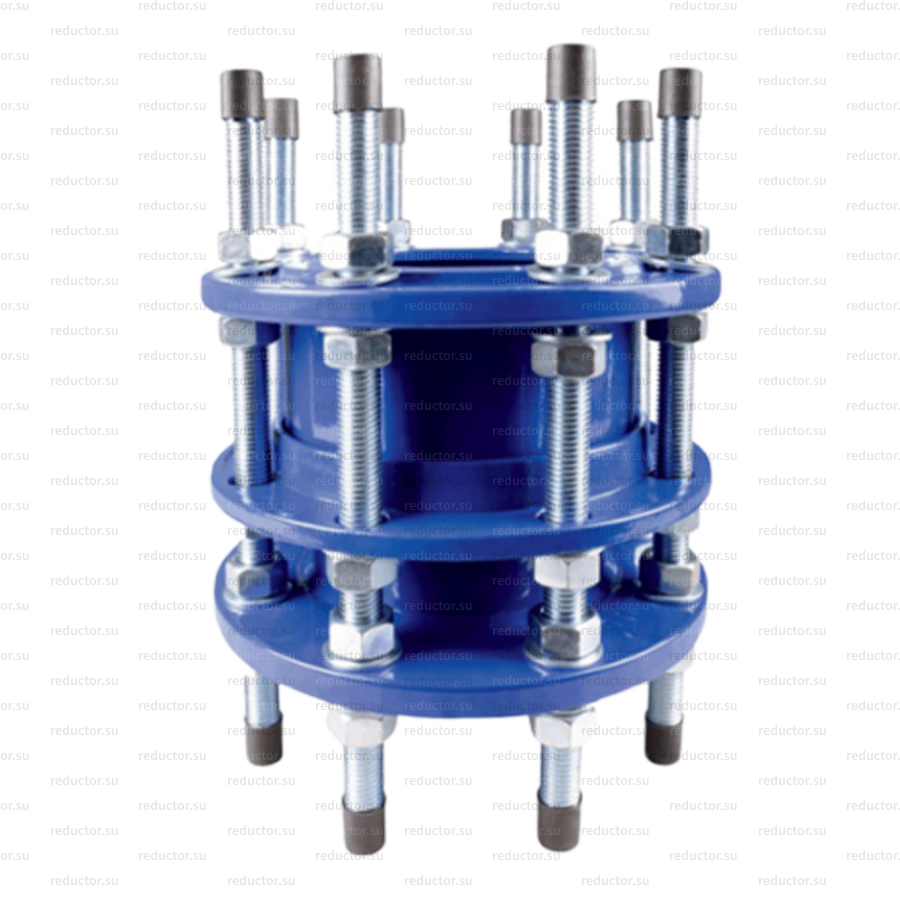

Вставка демонтажная Dendor PR-U13
Есть в наличии
0
Получите наше коммерческое предложение прямо на телефон
Выберите параметры редуктора перед покупкой

Вставка демонтажная Dendor PR-U13 представляет собой несколько пластин из металла с отверстиями для крепления, расположенными по их диаметру.

Вставка демонтажная Dendor PR-U13 используется не только для стыковки труб, но и для закрепления арматуры, безопасного соединения с различными резервуарами и сосудами под давлением. Преимущество фланцевого крепления в его прочности, недостатки: высокий расход материала, сложность изготовления, возможность деформации.

В нашем интернет-магазине вы можете купить вставку демонтажную Dendor PR-U13 по выгодной цене. Оформить заказ можно онлайн или по телефонам.

Комплект поставки: вставка демонтажная Dendor PR-U13, технический паспорт.

Свяжитесь с нами, если у вас возникают какие-либо вопросы
Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
Технические характеристики
Материал корпуса
Чугун
Условный проход (номинальный диаметр) DN (Ду)
DN65
Условное (номинальное) давление PN (Ру)
PN10
Класс герметичности
А
Рабочая среда
Вода, воздух, неагрессивные жидкости
Условный проход (номинальный диаметр) DN (Ду)
DN50
Серия
PR-U13
Производитель
Dendor
Температура рабочей среды
от -25 °C до +70 °C
Условный проход (номинальный диаметр) DN (Ду)
DN80
Условный проход (номинальный диаметр) DN (Ду)
DN100
Условный проход (номинальный диаметр) DN (Ду)
DN150
Условный проход (номинальный диаметр) DN (Ду)
DN200
Условный проход (номинальный диаметр) DN (Ду)
DN250
Условный проход (номинальный диаметр) DN (Ду)
DN300
Условный проход (номинальный диаметр) DN (Ду)
DN350
Условный проход (номинальный диаметр) DN (Ду)
DN400
Условный проход (номинальный диаметр) DN (Ду)
DN450
Условный проход (номинальный диаметр) DN (Ду)
DN500
Условный проход (номинальный диаметр) DN (Ду)
DN600
Условный проход (номинальный диаметр) DN (Ду)
DN700
Условный проход (номинальный диаметр) DN (Ду)
DN800
Условный проход (номинальный диаметр) DN (Ду)
DN900
Условный проход (номинальный диаметр) DN (Ду)
DN1000
Условный проход (номинальный диаметр) DN (Ду)
DN1200
Габаритные и присоединительные размеры

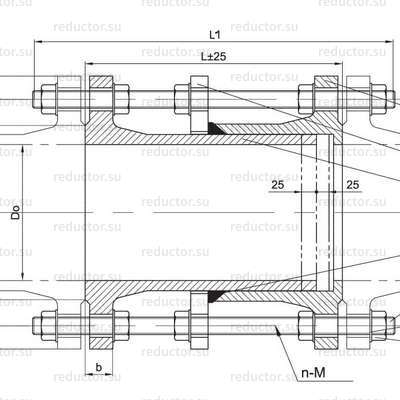

Демонтажная вставка тип PR-U13 (чертежи)
Описание
DNНаружный диаметр трубы, ммD0LL1DD1D2bn-MВес, кг
50656620531016512599194-M1610,0
658077205310185145118194-M1612,0
808398205330200160132198-M1615,0
100101144205330220180156198-M1619,0
150154144205350285240211198-M2026,0
200206.5170215350340295266208-M2036,0
2502582222203704003503192212-M2049,0
30030727424039045540037024.512-M2060,0
35035932624041050546042924.516-M2077,0
40040837825042056551548025.516-M24111,0
45045642926543561556553025.520-M24115,0
50050853227544067062058226.520-M24132,0
600613.46352954707807256823020-M27185,0
70071173830050089584079432.524-M27250,0
80081784232050010159509013524-M30333,0
90091194532050011151050100137.528-M30385,0
1000101210483305501230116011124028-M33430,0
1200121612553505801455138013284532-M36658,0

Описание

Вставка демонтажная Dendor PR-U13 – это соединительный элемент, предназначенный для скрепления частей трубопроводов и арматуры без проведения сварочных работ. Фланцевые адаптеры используются для скрепления стальных, чугунных, ПНД и ПВХ труб. Ставятся на трубопроводах с низким давлением. По своей конструкции обжимной фланец представляет собой устройство из кольца и фланца, скрепленных между собой болтами или гайками. Для герметизации соединения между корпусом и кольцом ставят уплотнительную резинку. Преимущество обжимных фланцев заключается в том, что их можно использовать неоднократно. Они легко монтируются, не требуют дополнительного оборудования при установке, долго служат, имеют большой диапазон обжима.

Вставка демонтажная Dendor PR-U13 применяется с такими средами, как вода, воздух, неагрессивные жидкости.

Вставка демонтажная Dendor PR-U13 выполнен из чугуна. Имеет небольшую стоимость, легко ремонтируется.

Конструкция и материалы

 КонструкцияМатериал
1Внутренний фланецКовкий чугун
2Внешний фланецКовкий чугун с термообработанным эпоксидным покрытием
3Средний фланецКовкий чугун
4Уплотнительное кольцоEPDM
5ШпилькаОцинкованная сталь
6ШайбаОцинкованная сталь
7ГайкаОцинкованная сталь
