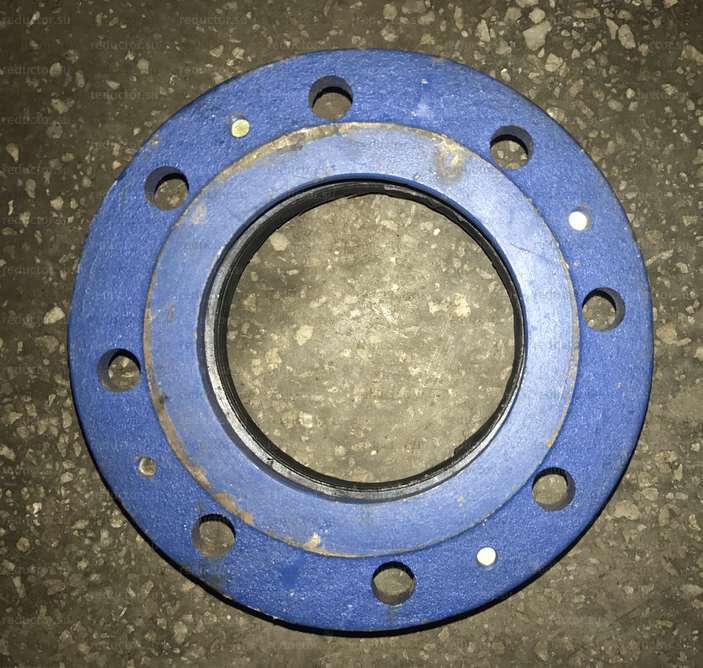

Узел соединительный ПФРК
    Есть в наличии
    1 900
    Получите наше коммерческое предложение прямо на телефон
    Выберите параметры редуктора перед покупкой

    Муфта ПФРК предназначена для присоединения любой фланцевой арматуры к трубам из стали, ПВХ, асбестоцемента и чугуна.

    В нашем интернет-магазине вы можете купить муфту ПФРК по выгодной цене. Оформить заказ можно онлайн или по телефонам:

    • 8 (3852) 25-96-10 (Барнаул) Заказать обратный звонок
    • 8 (383) 285-11-12 (Новосибирск) Заказать обратный звонок
    • 8 (391) 290-09-12 (Красноярск) Заказать обратный звонок
    • 8 (3842) 45-76-88 (Кемерово) Заказать обратный звонок

    Комплект поставки: муфта ПФРК, технический паспорт.

    Свяжитесь с нами, если у вас возникают какие-либо вопросы
    Отправляя свои личные данные вы даёте согласие на их обработку согласно Федеральному закону №152-ФЗ «О персональных данных» от 27.07.2006 г.
    Технические характеристики
    Цена
    1900
    Габаритные и присоединительные размеры
    Описание

    1 - Корпус (чугун СЧ20); 2 - Чашка (чугун СЧ20); 3 - Манжета обжимная (резина 3МБС-А); 4 - Шпилька резьбовая (сталь оцинкованная); 5 - Гайка (сталь оцинкованная); 6 - Шайба (сталь оцинкованная)

    Технические характеристики

    Наименование параметраПоказатель
    Давление условное рабочей среды Ру. МПа (кг/см2)1 (10)
    Температура рабочей среды С°Не более 110 С°
    Рабочая средаВода, нефть и другие жидкие неагрессивные среды
    Максимальное осевое отклонение на трубопроводе
    Диаметр условный муфт ПФРКДиаметр обжимаемых труб мм.Масса
    Ду 5059-723 кг.
    Ду 8088-1034 кг
    Ду 100 (исполнение1)105-1255 кг
    Ду 100 (исполнение2)108-1285 кг.
    Ду 150155-1827 кг.
    Ду 200218-23510 кг.

    Монтаж и эксплуатация

    Перед монтажом манжету муфты(3) необходимо тщательно промыть водой и очистить от грязи оголовок трубы на которую будет устанавливаться муфта. Монтаж Муфты возможно производить как на вертикальных так и на горизонтальных отрезках подземных или наземных трубопроводов. После подготовки муфты и трубы к монтажу требуется надеть муфту на очищенный конец трубы и затягивать равномерно гайки(5) до полного обжатия трубы манжетой(3), во время монтажа необходимо не допустить осевого отклонения муфты от трубы более чем на 4°.

    Условия хранения и транспортирования муфт

    Муфты ПФРК следует хранить в крытых помещениях, транспортировать рекомендуется крытым транспортом, во время перевозки и монтажа нужно избегать механических повреждений манжеты(3) и резьбы на шпильках(4).

    Техническое обслуживание муфт

    Муфты ПФРК не нуждаются в техническом обслуживании в период эксплуатации. При вторичном монтаже муфты необходимо заменить манжету(3) и по возможности шпильки(4), гайки(5) и шайбы(6).
