Термоманометры типа ТМТБ

В наличии

0 руб.

Срок поставки — 3-7 дней

Гарантия 2 года

Укажие полное наименование и параметры товара

При покупке изделия важно указать его полное условное обозначение

Если вы не знаете полного наименования товара, офомите заказ и наш менеджер поможет вам подобрать необходимое

Условные обозначения

Комбинированные приборы для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах отопления, водоснабжении, бойлерах, паровых котлах и т.д.

Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы — давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы.

В нашем интернет-магазине вы можете купить термоманометры типа ТМТБ по выгодной цене. Оформить заказ можно как онлайн, воспользовавшись виртуальной корзиной, так и по телефонам.

Технические характеристики

Диаметр корпуса		80, 100 мм
Класс точноcти		2,5
Диапазон показаний давлений		0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Диапазон рабочих температур	Окружающая среда:	−60…+60 °С
	Измеряемая среда:	до +150 °С
Корпус		IP40, cталь, цвет черный
Кольцо		Хромированная сталь
Чувствительный элемент, трибко-секторный механизм, клапан		Медный сплав
Циферблат		Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
Стекло		Минеральное
Штуцер		Медный сплав или нержавеющая сталь
Длина погружной части		46, 64, 100 мм
Присоединение		Осевое или радиальное
Резьба присоединения		G½ (на клапане)

Пример обозначения

ТМТБ − 3 1 Р. 1 (0–150 °С) (0–1,6 МПа) G½. 2,5

Тип	термоманометр	ТМТБ
Диаметр корпуса	80 мм	3
Диаметр корпуса	100 мм	4
Материал корпуса	сталь	1
Присоединение (расположение штуцера)	радиальное	Р
Присоединение (расположение штуцера)	осевое	Т
Длина погружной части	46 мм	1
	64 мм	2
	100 мм	3
Диапазон показаний температур		0…120 / 150 °С
Диапазон показаний давлений		0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
Резьба присоединения		G½
Класс точности		2,5

Материал корпуса	сталь, IP40
Способ крепления	Осевой , Радиальный

Рисунок 1 — Клапан

Рисунок 2 — Стандартное исполнение (Ø80, 100 мм) Осевое присоединение

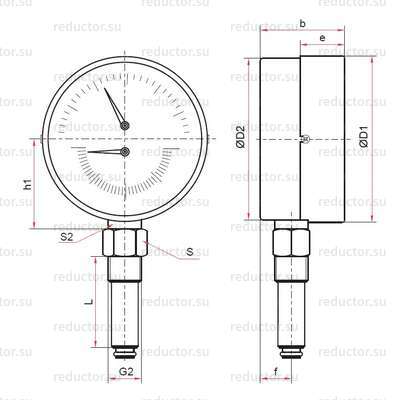

Рисунок 3 — Стандартное исполнение (Ø80, 100 мм) Радиальное присоединение

Ø	D1	D2	D3	D4	b	b1	e	h1	f	L	L1	S	S2	G1	G2	Вес
80	82	80	8	18	39	53	22	53	12	46 / 64 / 100	17	24	22	M18×1	G½	0,37
100	100	99	8	18	38	53	23	63	12	46 / 64 / 100	17	24	22	M18×1	G½	0,44
